Construction du MENU NETWORK et CPE sur VigorACS

Sur VigorACS, il existe deux types de menus CPE : le MENU NETWORK et le MENU DEVICE. Le MENU NETWORK est disponible lorsque l'on sélectionne un réseau entier, tandis que le MENU DEVICE est visible lorsqu'un seul CPE est sélectionné. La construction des MENUS NETWORK et DEVICE varie selon le type de réseau ou de CPE choisi.

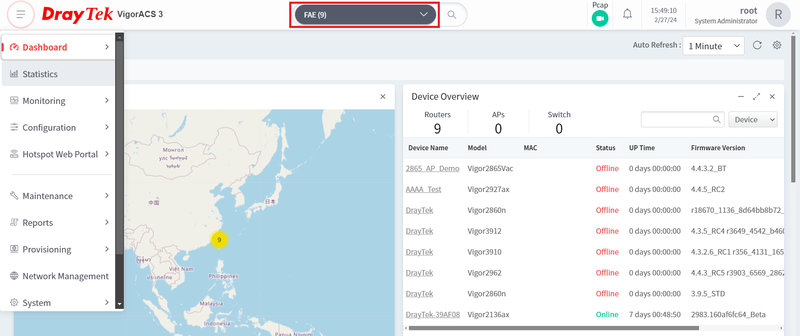

MENU NETWORK

Lorsque nous sélectionnons le groupe Réseau dans l'arborescence du réseau, nous voyons le MENU NETWORK à gauche. Tous les éléments du menu affichent les informations concernant ce réseau.

• **Tableau de bord** : Affiche les informations de base pour ce réseau, telles que la localisation des CPE/réseau, le trafic ou le client principal du CPE/réseau et les nouveaux appareils joints.
• **Statistiques** : Enregistre le trafic et le nombre de clients dans une période donnée pour ce réseau.
• **Surveillance**
• **Alarmes** : Enregistre les alarmes du réseau sélectionné.
• **Journaux** : Affiche tous les événements du réseau sélectionné, tels que la redémarrage d'un CPE, le sauvegarde de configuration ou l'upgrade du firmware.
• **Appareils** : Liste tous les CPE dans ce réseau. Le gestionnaire de réseaux peut vérifier l'état des CPE sur cette page.
• **Clients** : Affiche le journal des connexions des clients câblés et sans fil dans une période donnée.
• **Utilisation des données cellulaires** : Enregistre l'utilisation des données LTE pour tous les CPE LTE de ce réseau.
• **Plan du sol** : Permet au gestionnaire de réseaux de créer et de vérifier la couverture sans fil du plancher.
• **Détection d'AP fantôme** : Scanne et collecte toutes les AP détectées via vos CPE dans une période donnée.

Configuration

• **VPN** : Affiche la connexion VPN entre les CPE de ce réseau sous forme graphique. De plus, le gestionnaire de réseaux peut utiliser l'assistant VPN pour construire un tunnel VPN.
• **Profil AP** : Crée des profils d'accès sans fil pour provisionner la configuration sans fil à plusieurs points d'accès simultanément.

Portail Web hotspot

Configurez un portail web hotspot pour les CPE dans le réseau, trouver plus de détails ici

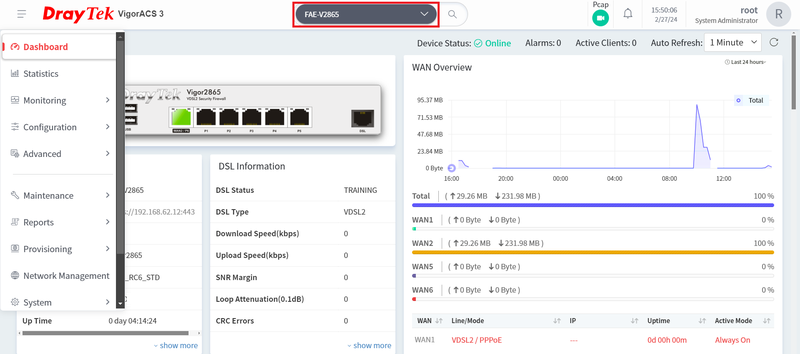

MENU DEVICE

Lorsque nous sélectionnons le CPE (appareil) dans l'arborescence du réseau, nous voyons le MENU DEVICE à gauche. Tous les éléments du menu affichent les informations concernant le CPE sélectionné.

• **Tableau de bord** : Liste les informations sur l'appareil, panneau virtuel, WAN, LAN, DSL et informations sans fil avec la graphique du trafic pour ce CPE.
• **Statistiques** : Enregistre le trafic et le nombre de clients dans une période donnée pour le CPE sélectionné.
• **Surveillance**
• **Alarmes** : Enregistre les alarmes du CPE sélectionné.
• **Journaux** : Affiche tous les événements du CPE, tels que la redémarrage d'un CPE, la sauvegarde de configuration ou l'upgrade du firmware.
• **Diagnostics** : Outils ping et trace route disponibles sur cette page. Le gestionnaire de réseaux peut également vérifier les tables de routage et de sessions ici.

Configuration

Toutes les paramètres du CPE sont disponibles ici.

Avancé

Menu lié aux paramètres TR069, y compris l'arborescence des paramètres, les paramètres exclusifs et le statut UI commun.

Captures d'écran
