Présentation du tableau de bord VigorACS

ACS fournit un système de gestion avec des interfaces web. Vous pouvez surveiller et configurer le réseau à partir d'une autre plateforme. La première page que vous verrez est le tableau de bord, où vous trouverez des informations récapitulatives pour les Groupes Réseau et CPE (Customer Premises Equipment).

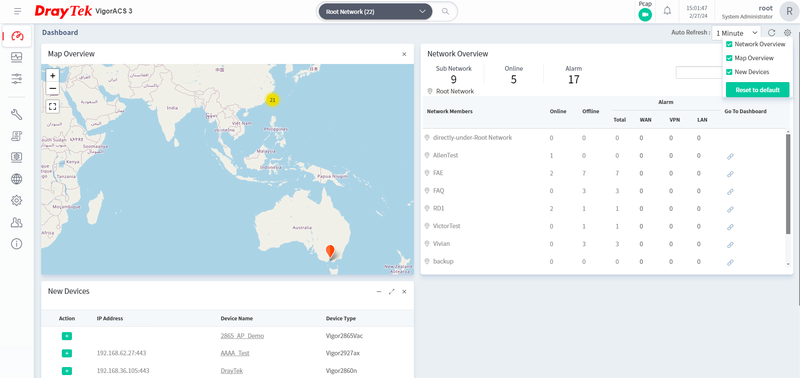

Groupe réseau

La première partie est le tableau de bord du groupe réseau qui intègre les détails des appareils ou des groupes dans le réseau. Au coin supérieur droit de la page, vous pouvez personnaliser quel panneau doit apparaître sur le tableau de bord.

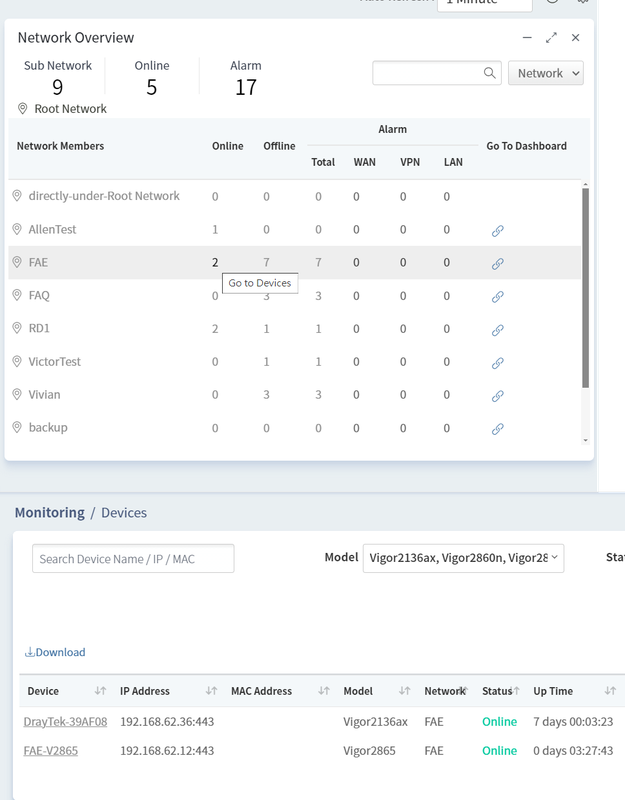

Vue d'ensemble du réseau

Une vue d'ensemble de chaque réseau montrant le nombre de CPE en ligne ou hors ligne. Vous pouvez vérifier les informations du dispositif en cliquant sur le numéro dans la vue d'ensemble.

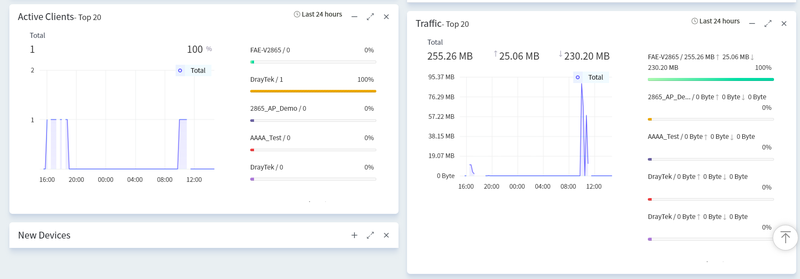

Classement des réseaux par nombre de clients et volume de trafic

Les panneaux des clients actifs et du trafic montrent l'information globale des sous-groupes ou des appareils. Par exemple, si vous consultez le tableau de bord du réseau racine, tous les groupes de réseaux seront inclus sur le panneau. Le panneau se base sur le classement du trafic ou des clients actifs pour afficher la séquence. Vous pouvez également cliquer sur le nom du groupe pour comparer les statistiques entre le groupe spécifique et le total.

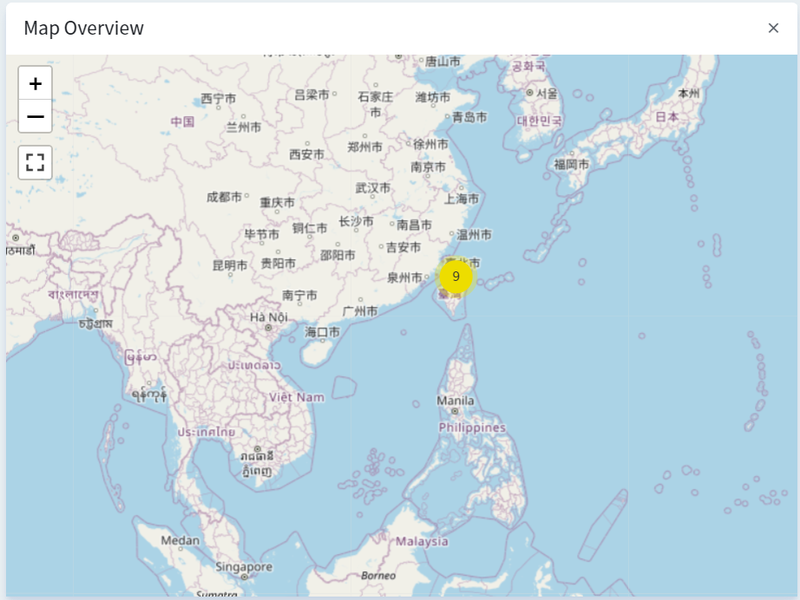

Vue d'ensemble de la carte

De plus, l'administrateur réseau peut consulter la carte pour vérifier la localisation des CPE et des réseaux. C'est utile si l'entreprise a plusieurs succursales. Vous pouvez voir l'état et l'activité de tout appareil DrayTek sur la vue d'ensemble de la carte.

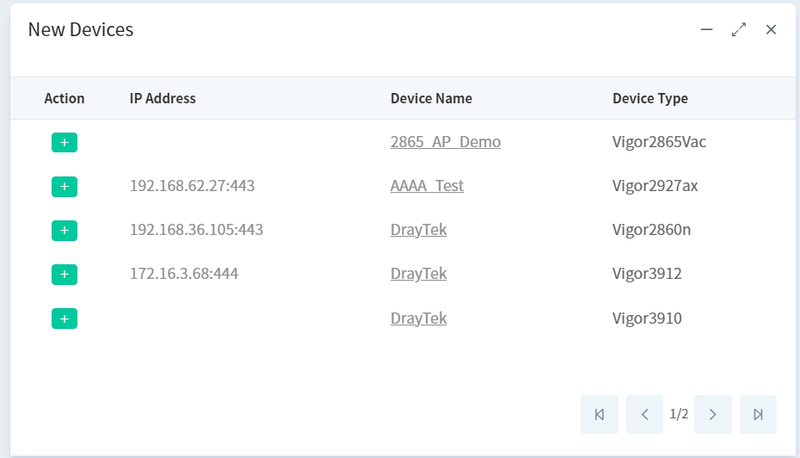

Nouveaux dispositifs

Les utilisateurs peuvent utiliser le panneau des nouveaux dispositifs pour gérer leurs CPE. Les nouveaux CPE qui informent le serveur ACS seront ajoutés au panneau des nouveaux dispositifs, permettant à l'administrateur réseau de vérifier rapidement le dispositif et de configurer ses paramètres ensuite.

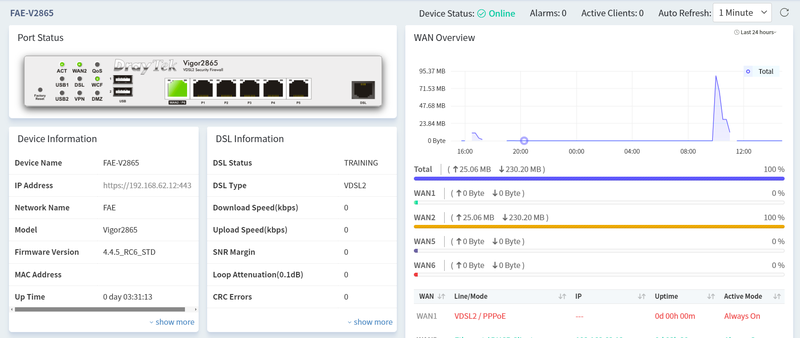

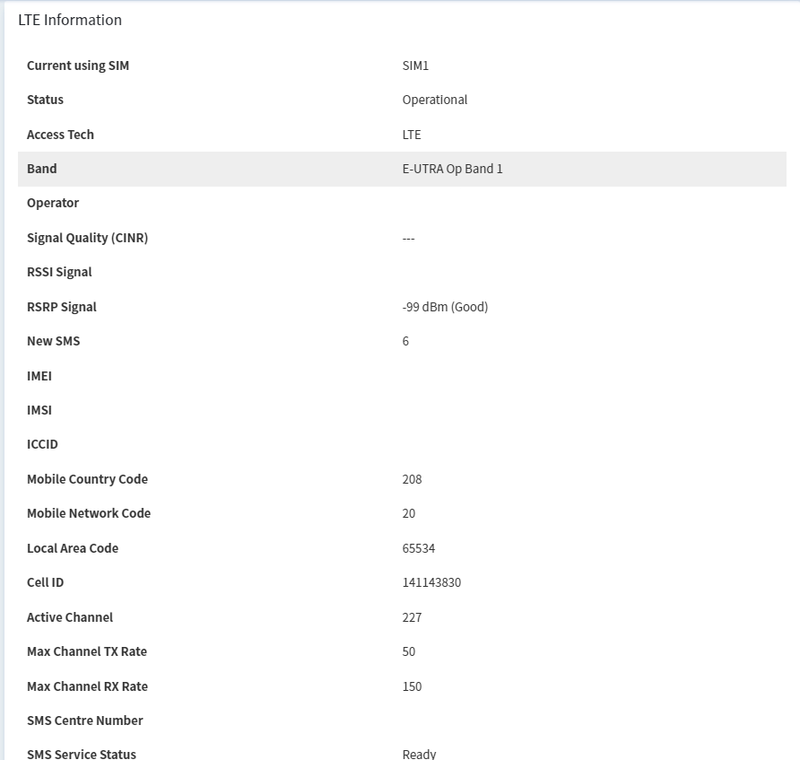

Tableau de bord du dispositif

Le tableau de bord du dispositif affiche plus de détails sur un seul CPE, comme les informations DSL, WLAN, et le statut des ports. Vous pouvez accéder à cette page en cliquant sur un CPE spécifique ; vous pouvez également cliquer sur l'appareil qui est montré dans le tableau de bord du réseau.

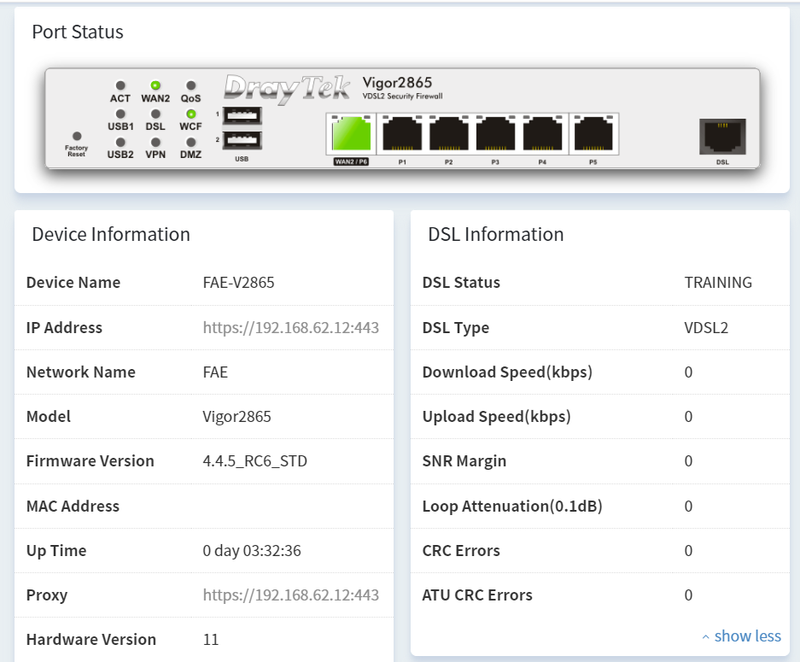

Panneau virtuel et informations sur le dispositif

Le panneau virtuel montre le même statut que le CPE, et vous obtiendrez la page correspondante en cliquant sur une partie du panneau. Par exemple, vous accéderez à la page des paramètres QoS si vous cliquez sur l'indicateur LED QoS. Les informations sur le dispositif rapportent les heures de fonctionnement, les versions de firmware, l'adresse IP, etc.

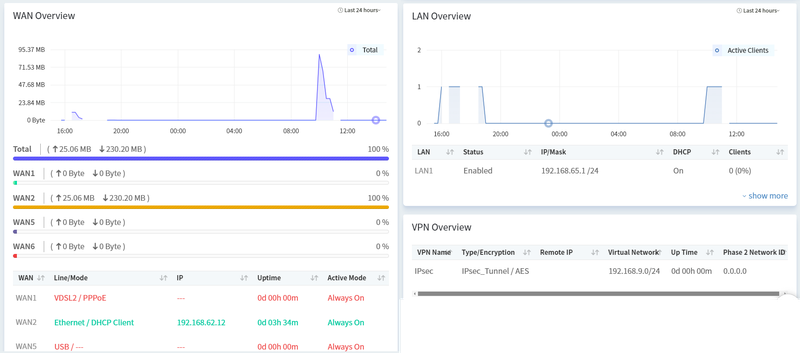

Vue d'ensemble WAN/LAN/VPN

ACS2 collecte les statistiques WAN, LAN et VPN dans des panneaux respectifs. Nous pouvons vérifier le trafic sur différentes interfaces. Les interfaces sont cliquables, et vous pouvez comparer les statistiques sur le graphique. L'administrateur réseau peut facilement surveiller l'état du CPE en consultant ces panneaux.

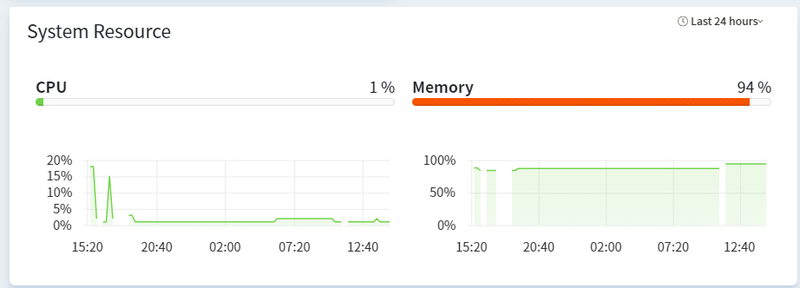

Ressources système

La section des ressources système affiche l'utilisation actuelle de la CPU (Central Processing Unit) et la charge mémoire utilisée par l'appareil.

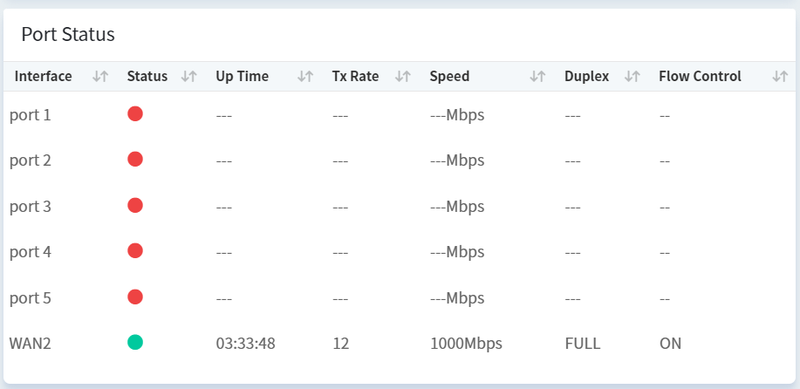

Statut des ports

Les utilisateurs peuvent vérifier leur statut de port sur ce panneau.

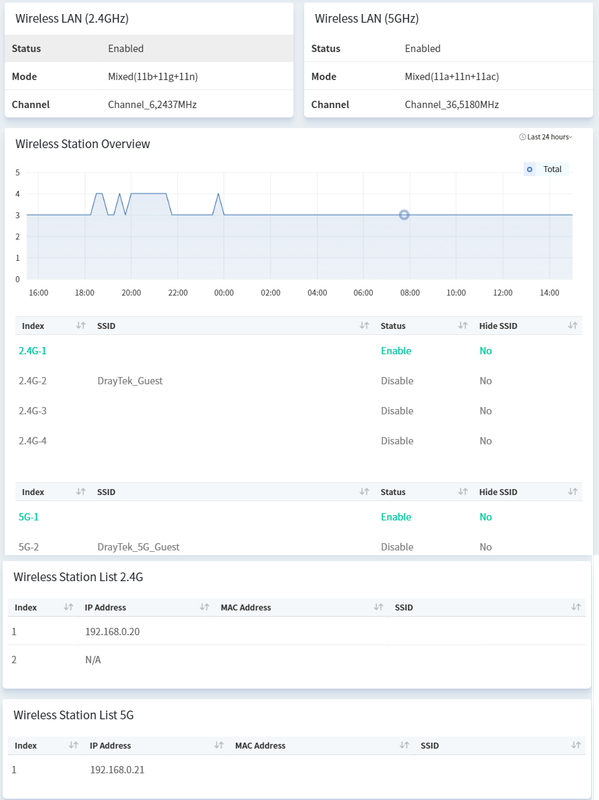

Informations WLAN

Si le CPE est un modèle sans fil, sous les ressources système, vous trouverez une vue d'ensemble WLAN qui montre non seulement les informations sans fil mais affiche également la liste des stations. Vous pouvez consulter les graphiques pour comparer le trafic sur différents SSID et stations.

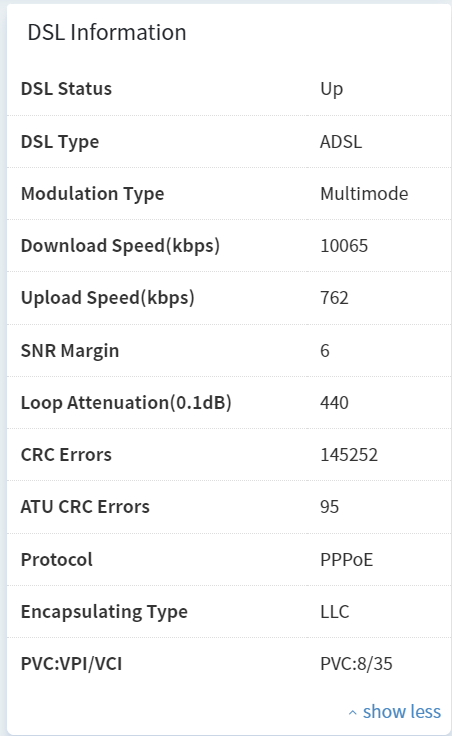

Informations DSL

Le tableau de bord affichera les informations DSL si le CPE est un modèle DSL, montrant l'état, la vitesse de téléchargement/chargement et les détails SNR (Signal-to-Noise Ratio).
