Enregistrement d'un routeur Vigor sur VigorACS

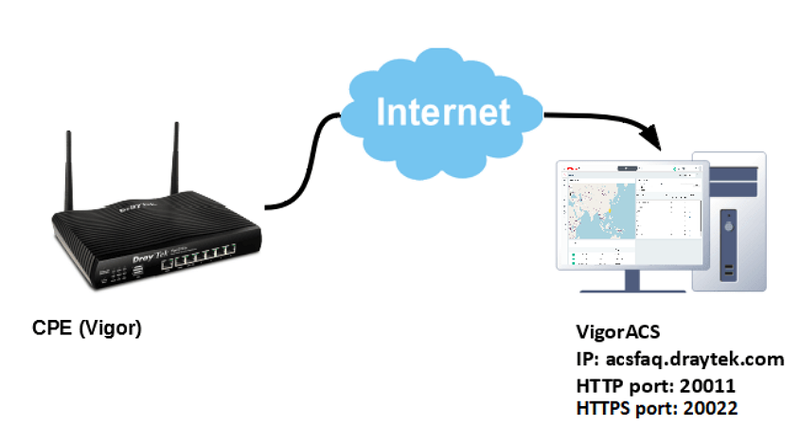

Pour gérer et surveiller un routeur Vigor à partir du serveur VigorACS, vous devez le registrar au préalable. L'enregistrement de l'Équipement Client Préposé (CPE) nécessite d'autoriser l'accès TR-069 et d'avoir les paramètres TR-069 corrects. Les paramètres STUN sont nécessaires si le CPE est derrière un dispositif NAT (par exemple, derrière un autre routeur). Assurez-vous également qu'aucune règle de pare-feu ne bloque le trafic vers le serveur VigorACS.

Configuration du serveur VigorACS 3

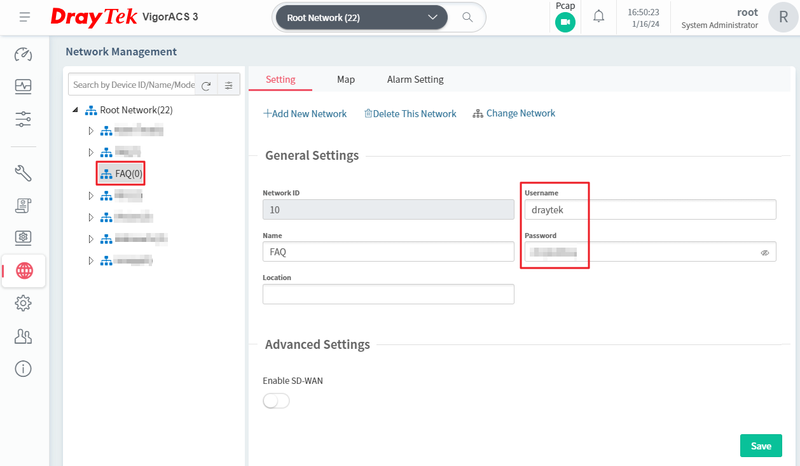

Avant tout, assurez-vous que la configuration du groupe réseau sur le serveur VigorACS 3 est prête. Accédez à Gestion Réseau pour créer votre propre groupe réseau (auquel vous souhaitez que le CPE s'ajoute) puis spécifiez l'utilisateur et le mot de passe de ce réseau. Gardez les informations d'accès de ce réseau en tête.

Configuration du routeur

#### DrayOS 5

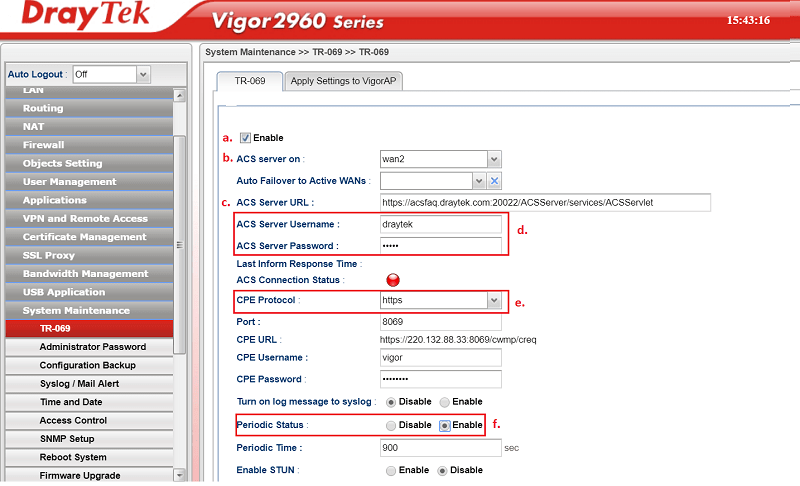

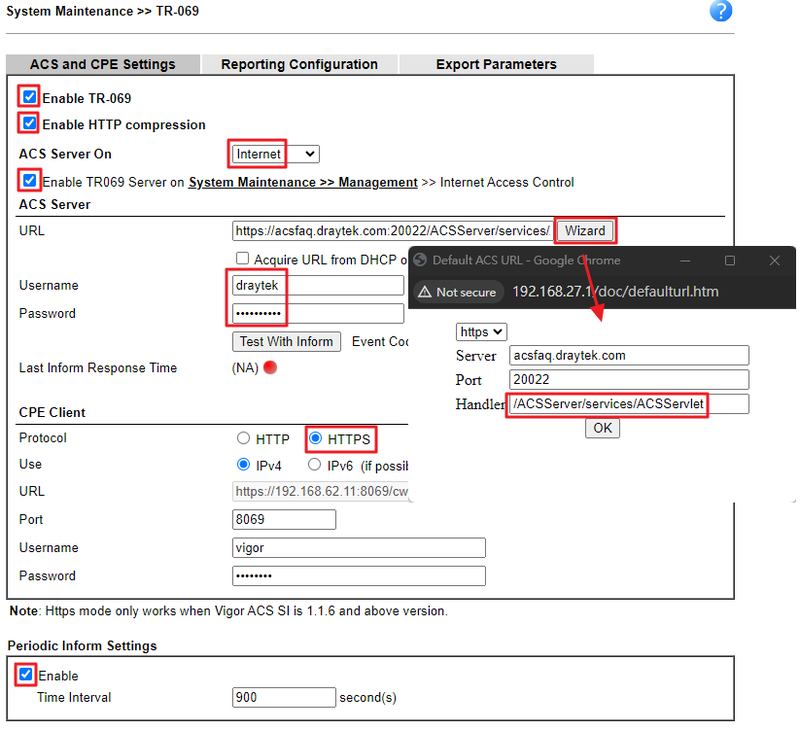

1. Accédez à Maintenance Système >> TR-069 et configurez les paramètres comme suit :

Activez TR-069.
(Facultatif) Activez la compression HTTP. Le serveur Vigor ACS 3 prend en charge la compression pour les paquets TR-069 depuis la version v3.4.0. Nous pouvons activer la compression HTTP pour réduire les données transmises entre le CPE et le serveur Vigor ACS.
Sélectionnez l'interface où se trouve le serveur ACS. Ici, nous sélectionnons Internet.

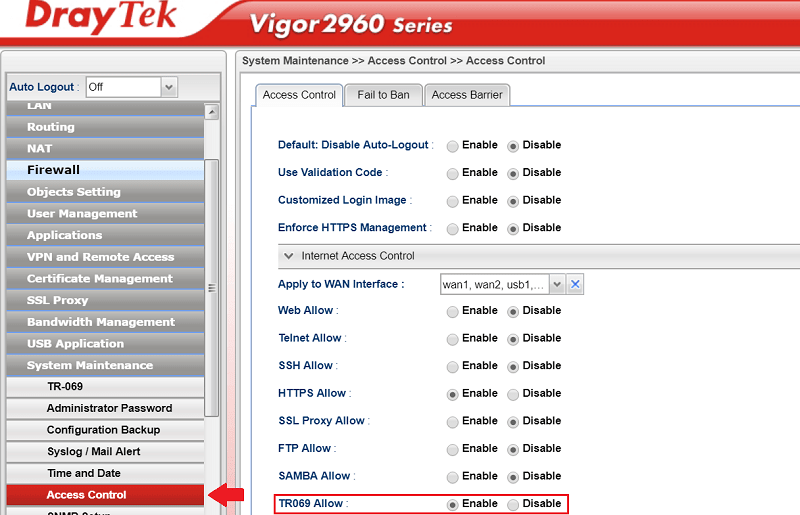

Assurez-vous que "Activer TR069 Server" dans Maintenance Système >> Gestion >> Contrôle d'accès à Internet est cochée.

Cliquez sur Assistant, puis entrez l'adresse IP ou le nom de domaine et le numéro de port du serveur VigorACS 3 dans la fenêtre qui s'affiche, avec le gestionnaire /ACSServer/services/ACSServlet. Il est fortement recommandé d'utiliser le protocole HTTPS afin que toute communication entre CPE et VigorACS 3 soit chiffrée.

Entrez l'Utilisateur et le Mot de passe du groupe réseau sur VigorACS 3 auquel vous souhaitez que le routeur s'ajoute.
Sélectionnez HTTPS pour le client CPE.
Activez Inform Periodique afin que le routeur envoie son statut au serveur VigorACS périodiquement.
Cliquez sur OK pour sauvegarder les paramètres.

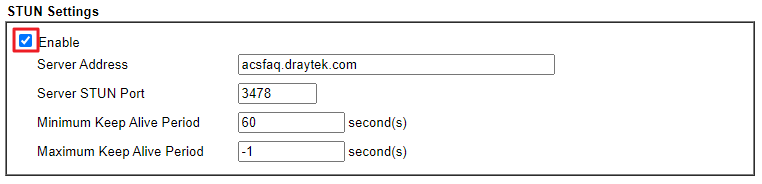

2. Si le CPE est derrière un dispositif NAT (par exemple, derrière un routeur), la configuration STUN (Session Traversal Utilities for NAT) sera nécessaire. Lorsque STUN est activé, le routeur initiera une session UDP vers un serveur STUN, que le serveur VigorACS peut utiliser pour localiser et communiquer avec CPE. En fait, VigorACS 3 peut agir en tant que serveur STUN. Si le CPE est derrière NAT, configurez les paramètres STUN comme suit :

Cochez Activer.
Entrez l'adresse IP ou le nom de domaine du serveur VigorACS 3.
Tapez le port STUN, par défaut il est 3478.

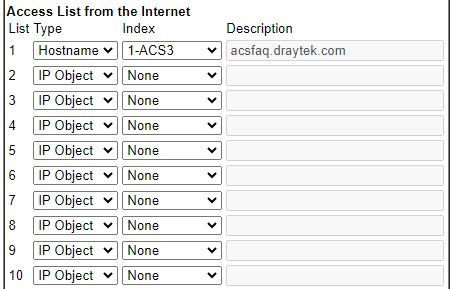

3. (Facultatif) Accédez à Maintenance Système >> Gestion et sélectionnez l'adresse IP ou le hostname du serveur VigorACS dans la liste d'accès depuis Internet afin que l'accès Internet soit limité au serveur VigorACS uniquement.

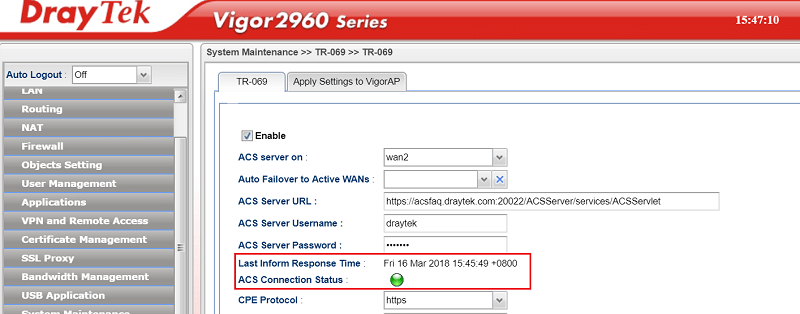

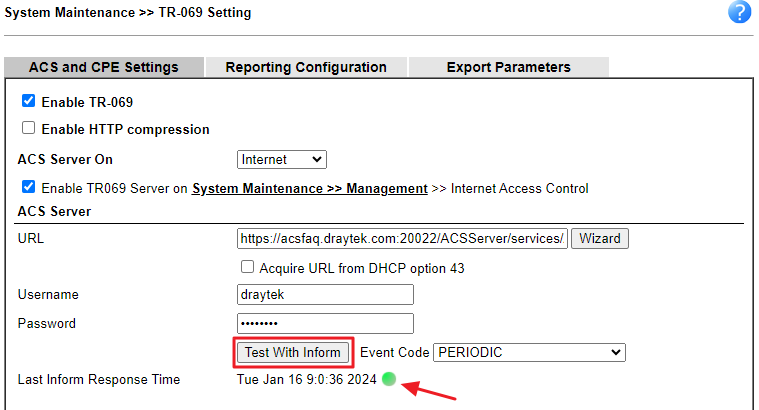

4. Après avoir enregistré la configuration, vous pouvez cliquer sur Test With Inform pour vérifier la connectivité entre le routeur et le serveur VigorACS 3. Une lumière verte indique que le CPE a reçu une réponse du serveur, ce qui signifie que la communication entre le CPE et le serveur est établie.

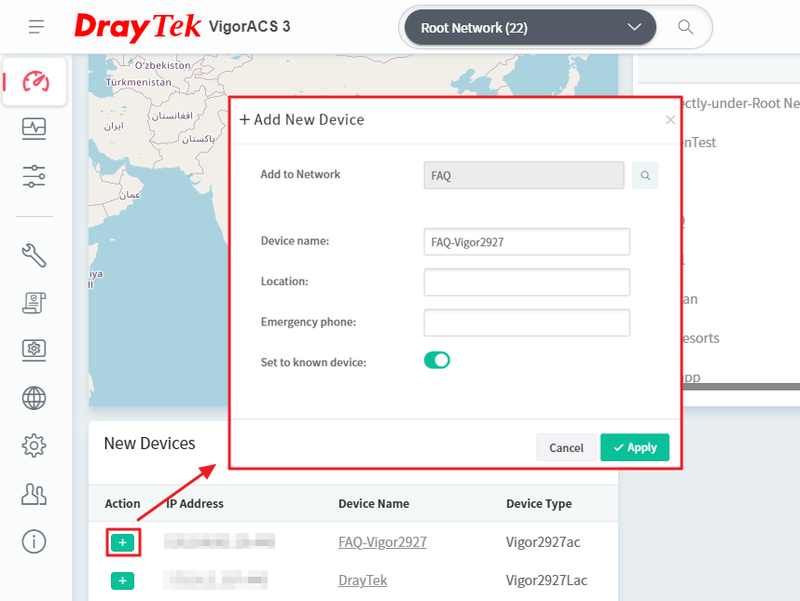

5. Sur le tableau de bord VigorACS 3, vous devriez voir l'apparition du CPE sur l'élément Nouveaux Appareils. Cliquez sur "+" pour confirmer et ajouter l'appareil au réseau.

#### DrayOS

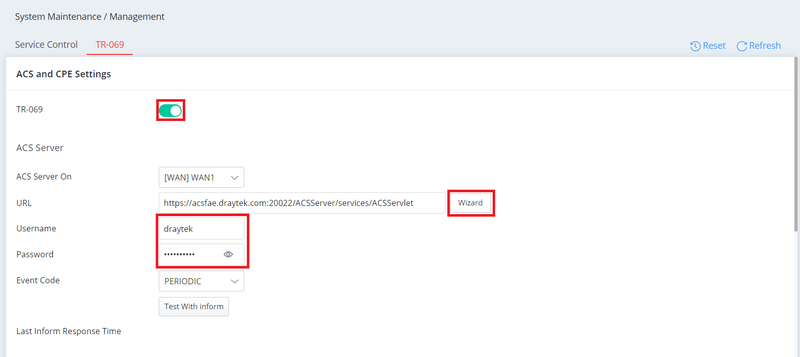

1. Accédez à Maintenance Système / Gestion / TR-069 et entrez les paramètres suivants :

Activez TR-069.
Sélectionnez l'interface où se trouve le serveur ACS pour ACS Server On.

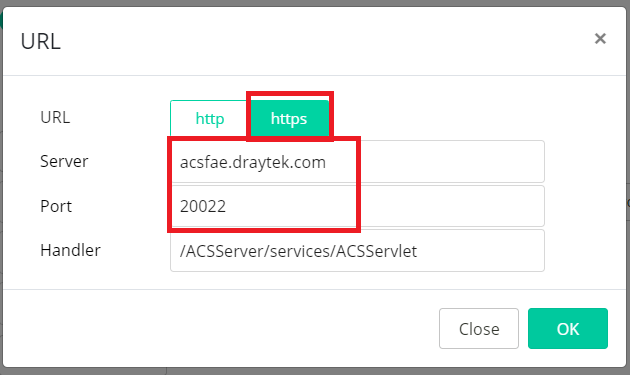

Cliquez sur Assistant, puis entrez l'adresse IP ou le nom de domaine et le numéro de port du serveur VigorACS dans la fenêtre qui s'affiche, avec le gestionnaire /ACSServer/services/ACSServlet. Il est fortement recommandé d'utiliser le protocole HTTPS afin que toute communication entre CPE et VigorACS soit chiffrée.

Entrez l'Utilisateur et le Mot de passe du groupe réseau sur VigorACS auquel vous souhaitez que le routeur s'ajoute.

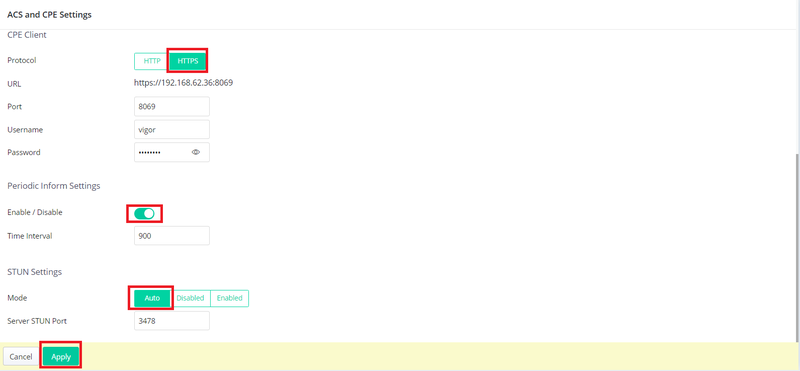

Cliquez sur "Plus d'options" pour afficher les options supplémentaires.

Sélectionnez HTTPS pour le client CPE
Activez Inform Periodique afin que le routeur envoie son statut au serveur VigorACS périodiquement.
Définissez la mode STUN sur Auto, et le port ACS STUN par défaut est 3478
Cliquez sur Appliquer pour sauvegarder les paramètres.

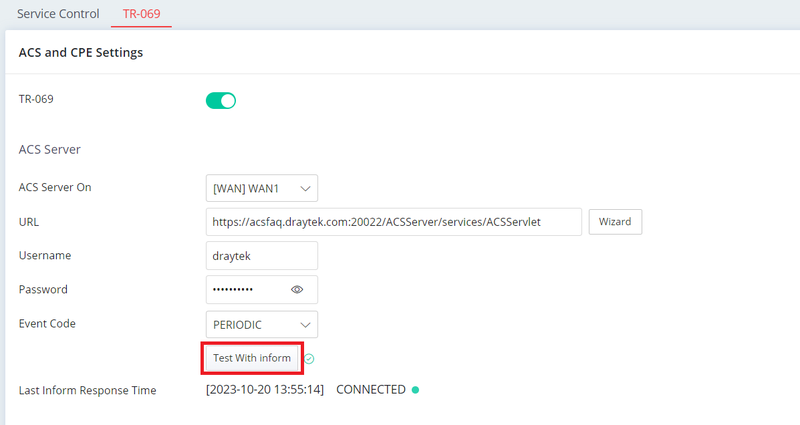

2. Après avoir terminé la configuration, cliquez sur Test With Inform pour vérifier la connectivité entre le routeur et le serveur VigorACS. Une lumière verte indique que le CPE a reçu une réponse du serveur, ce qui signifie que la communication entre le CPE et le serveur est établie.

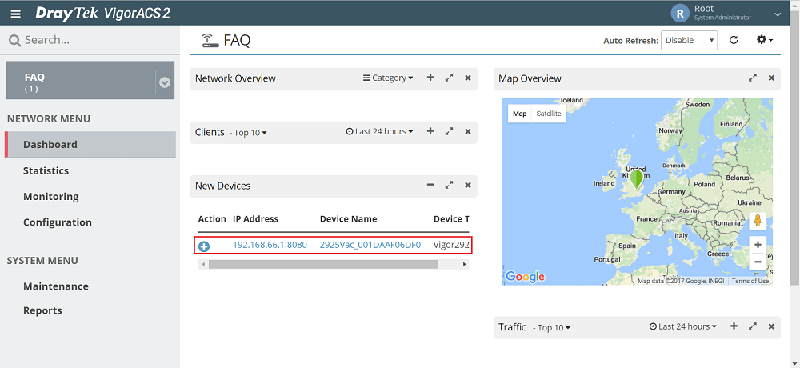

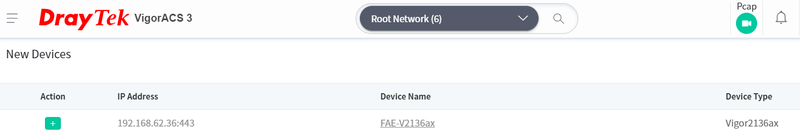

Sur le tableau de bord VigorACS, vous devriez voir l'apparition du CPE sur l'élément Nouveaux Appareils, et VigorACS peut maintenant le gérer.
