Enregistrement d'un VigorAP sur un serveur VigorACS

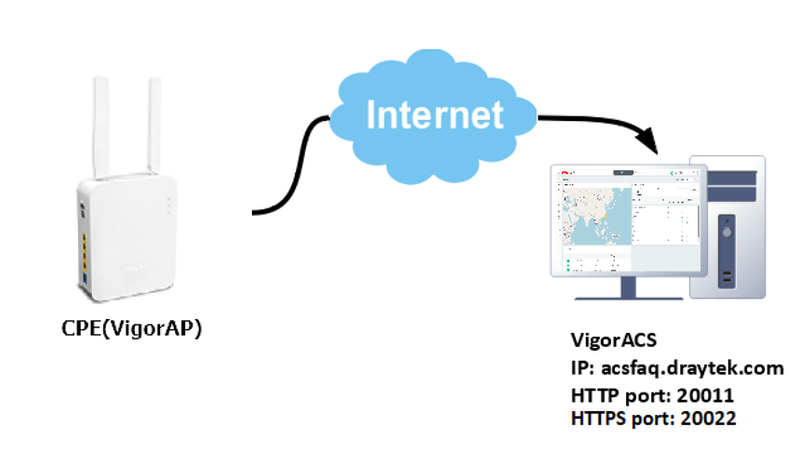

Pour gérer et surveiller un VigorAP à partir du serveur VigorACS, vous devez le renvoyer au serveur en premier lieu. L'enregistrement de l'ESN (l'AP sur le site du client que vous souhaitez gérer à distance) nécessite d'autoriser l'accès TR-069 et d'avoir les paramètres TR-069 corrects. Les paramètres STUN sont nécessaires si l'ESN se trouve derrière un dispositif NAT (par exemple, derrière un autre routeur). Assurez-vous également qu'aucune règle de pare-feu ne bloque le trafic vers le serveur VigorACS.

Préparation du groupe réseau sur le serveur VigorACS 3

1. Assurez-vous que la configuration du groupe réseau est prête sur le serveur VigorACS 3.

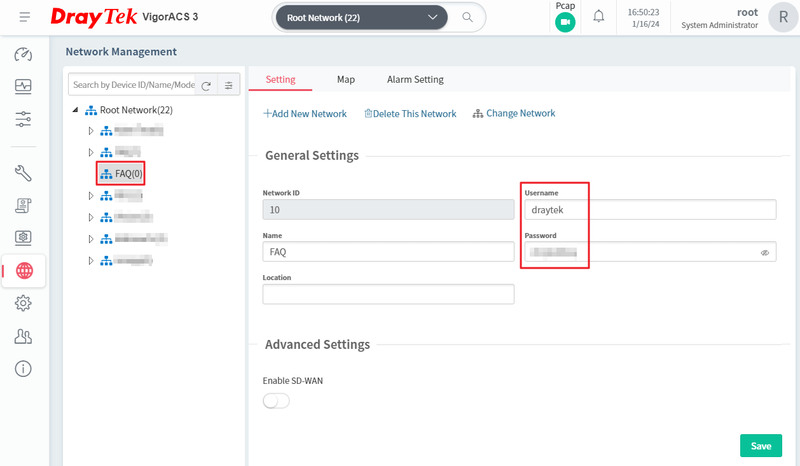

2. Allez dans Gestion des réseaux pour créer votre propre groupe de réseaux (auquel vous souhaitez que l'ESN s'ajoute), puis spécifiez le nom d'utilisateur et le mot de passe du groupe réseau.

3. Gardez à l'esprit le nom d'utilisateur et le mot de passe de ce groupe réseau.

Configuration du VigorAP

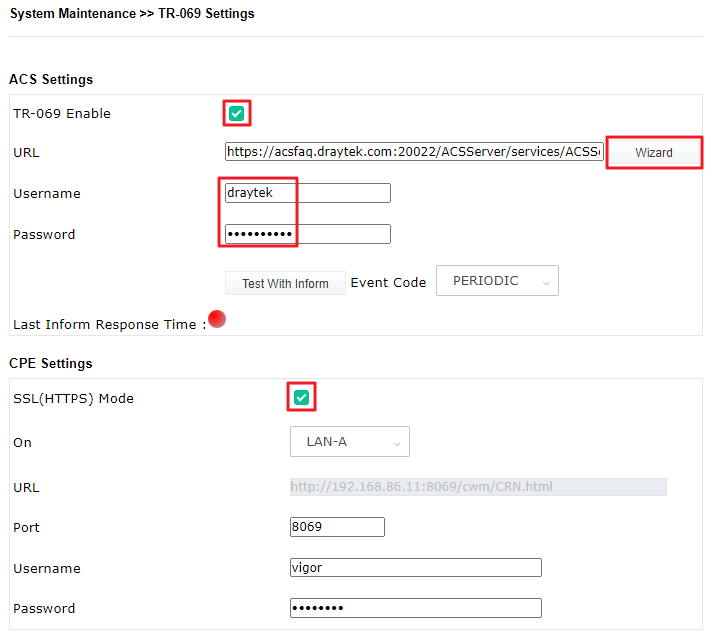

1. Allez dans Maintenance du système >> TR-069 et configurez les paramètres comme suit :

• Activez TR-069
• Cliquez sur Wizard, puis entrez l'adresse IP ou le nom de domaine, ainsi que le numéro de port du serveur VigorACS 3 dans la fenêtre pop-up, avec le gestionnaire /ACSServer/services/ACSServlet. Il est fortement recommandé d'utiliser le protocole HTTPS afin que toute communication entre ESN et VigorACS 3 soit chiffrée.
• Entrez le nom d'utilisateur et le mot de passe du groupe réseau sur VigorACS 3 auquel vous souhaitez que l'ESN s'ajoute.
• Activez le mode SSL(HTTPS) dans les paramètres ESN.

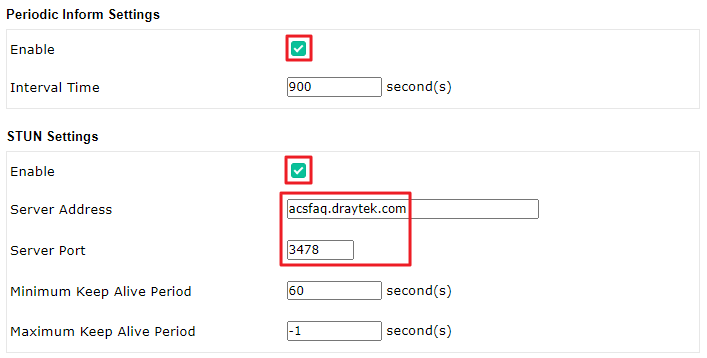

• Activez Inform périodique afin que l'AP envoie son statut au serveur régulièrement.
• Si VigorACS 3 est sur Internet, activez la configuration STUN et entrez l'adresse IP et le port du serveur ACS pour l'adresse et le port du serveur STUN.

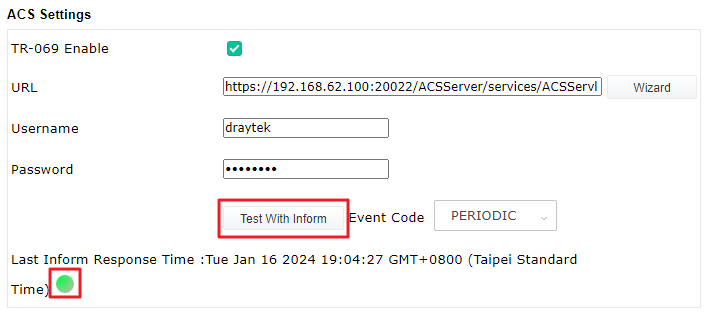

2. Après avoir sauvé la configuration, vous pouvez cliquer sur Test With Inform pour vérifier la connectivité entre VigorAP et le serveur VigorACS 3. Une lumière verte indique que l'ESN a reçu une réponse des serveurs, ce qui signifie que la communication entre ESN et serveur est établie.

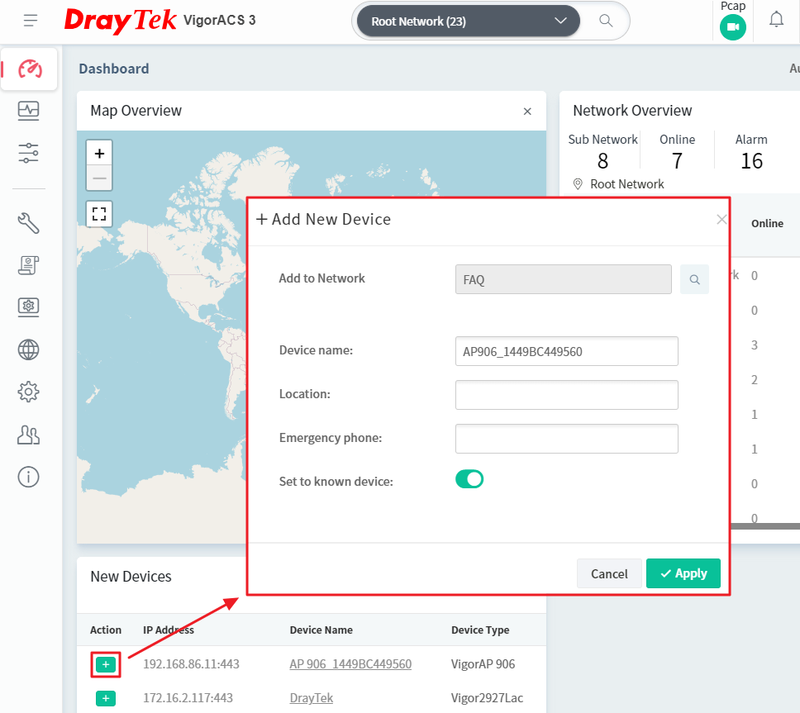

3. Sur le tableau de bord du serveur VigorACS 3, vous devriez voir l'ESN apparaître dans l'élément Nouveaux appareils. Cliquez sur "+" pour confirmer et ajouter l'appareil au réseau.

Application des paramètres TR-069 depuis le routeur

Si le VigorAP est connecté à la LAN d'un routeur Vigor, vous pouvez activer Apply settings to APs/Switches sur le routeur afin que le routeur copie les mêmes paramètres TR-69 vers l'ESN automatiquement. Cela réduira la nécessité de configuration manuelle lorsque vous ajoutez un nouveau VigorAP au réseau.

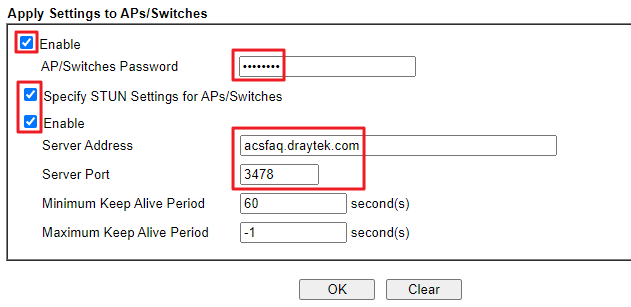

Pour ce faire, allez dans Maintenance du système >> TR 069 sur le routeur. Dans Apply Settings to APs/Switches :

• Cochez Enable.
• Entrez le mot de passe d'administrateur de l'ESN.
• Si le serveur VigorACS est sur Internet, activez Specify STUN Settings for APs/Switches et entrez le nom d'hôte (ou IP) et le port du serveur ACS pour l'adresse et le port du serveur STUN.

Captures d'écran
