Enregistrement d'un VigorSwitch sur un serveur VigorACS

Pour gérer et surveiller un VigorSwitch à partir du serveur VigorACS, vous devez l'enregistrer auprès de ce dernier en premier lieu. L'enregistrement du CPE (le commutateur sur le site du client que vous souhaitez gérer à distance) nécessite d'autoriser l'accès TR-069 et d'avoir les paramètres TR-069 corrects. Les paramètres STUN sont nécessaires si le CPE est derrière un dispositif NAT (par exemple, derrière un autre routeur). Assurez-vous également que aucune règle de pare-feu ne bloque le trafic vers le serveur VigorACS.

Préparation du groupe réseau sur le serveur VigorACS

1. Vérifiez d'abord que la configuration du groupe réseau est prête sur le serveur VigorACS.

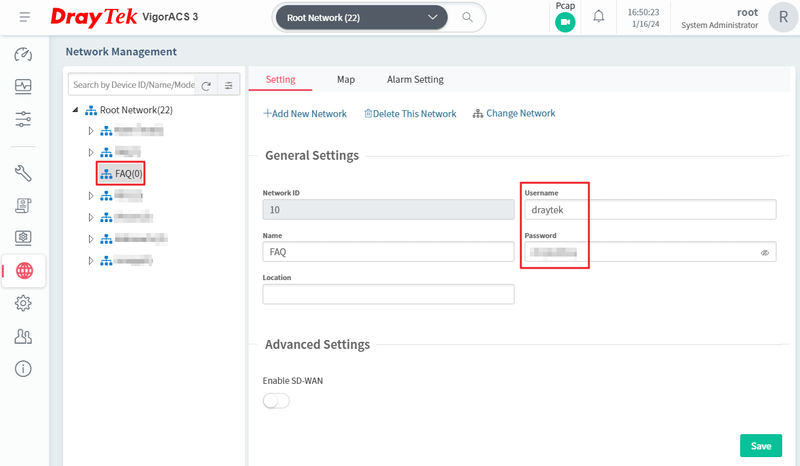

2. Allez dans Réseau > Gestion des réseaux pour créer votre groupe réseau (auquel vous souhaitez que le CPE adhère) puis spécifiez l'utilisateur et le mot de passe de ce réseau.

3. Gardez à l'esprit ces informations d'identification.

Configuration du VigorSwitch

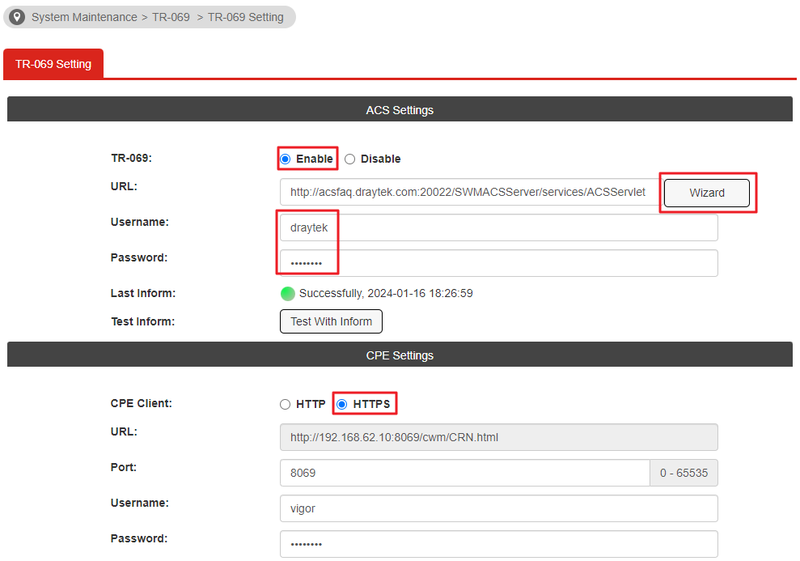

1. Allez dans Maintenance système >> TR-069 et configurez les paramètres comme suit :

• Activez le service TR-069 en premier lieu.
• Cliquez sur Wizard, puis entrez l'adresse IP ou le nom de domaine, ainsi que le numéro de port du serveur VigorACS 3 avec le gestionnaire /ACSServer/services/ACSServlet. Il est fortement recommandé d'utiliser le protocole HTTPS pour que toute la communication entre CPE et VigorACS 3 soit chiffrée.
• Entrez l'Identifiant utilisateur et Mot de passe du groupe réseau sur VigorACS 3 auquel vous souhaitez que le commutateur adhère.
• Sélectionnez HTTPS comme protocole de connexion du client CPE.
• Activez Inform périodique afin que le commutateur envoie son statut au serveur périodiquement.

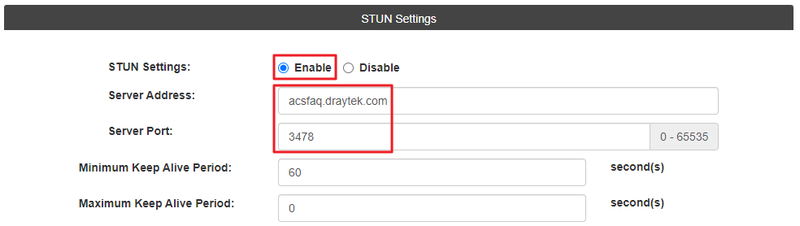

• Si VigorACS 3 est sur Internet, activez les paramètres STUN et entrez l'Adresse du serveur et Port comme IP et port du serveur ACS.

2. Cliquez sur OK pour sauvegarder la configuration.

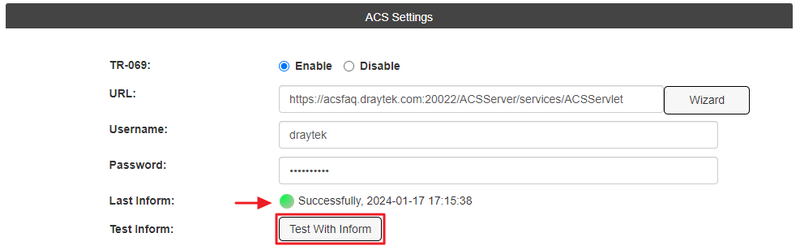

3. Après avoir enregistré la configuration, vous pouvez cliquer sur Test With Inform pour vérifier la connectivité entre le commutateur et le serveur VigorACS. Une lumière verte indique que le commutateur a reçu une réponse du serveur, ce qui signifie que la communication entre le commutateur et le serveur est établie.

Configuration pour Web smart switch G1282/P1282

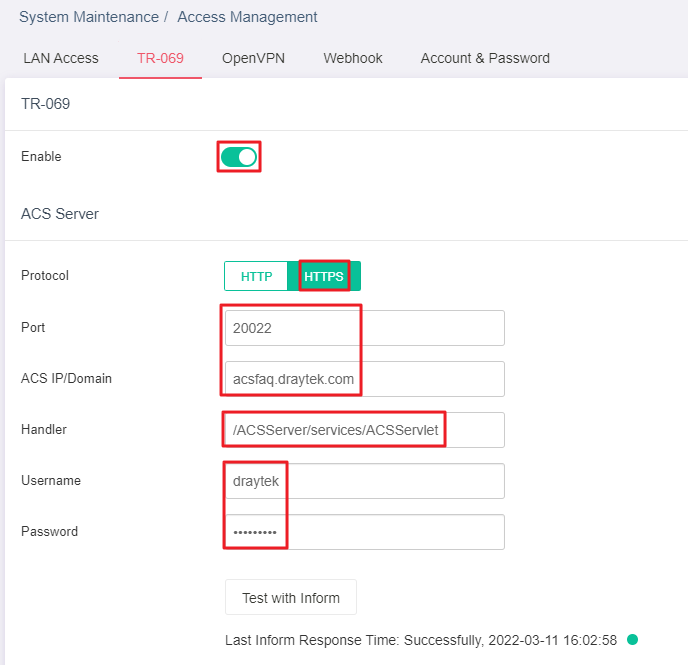

1. Allez dans Maintenance système / Gestion de l'accès / TR-069 et activez TR-069. Ensuite, cliquez sur Afficher mode avancé et configurez comme suit :

• Dans Serveur ACS :
• Sélectionnez HTTPS.
• Entrez le port et l'adresse IP ou le nom de domaine du serveur VigorACS 3.
• Assurez-vous que le gestionnaire est /ACSServer/services/ACSServlet.
• Entrez l'Identifiant utilisateur et Mot de passe du groupe réseau sur VigorACS 3 auquel vous souhaitez que le commutateur adhère.

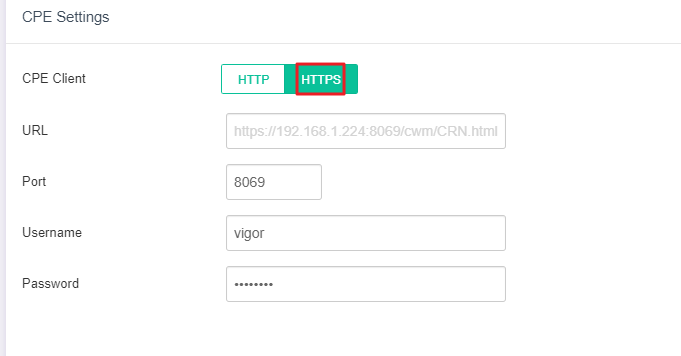

• Dans Paramètres CPE :
• Sélectionnez HTTPS pour le client CPE.

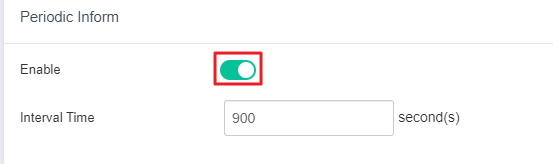

• Dans Inform périodique :
• Activez Inform périodique.

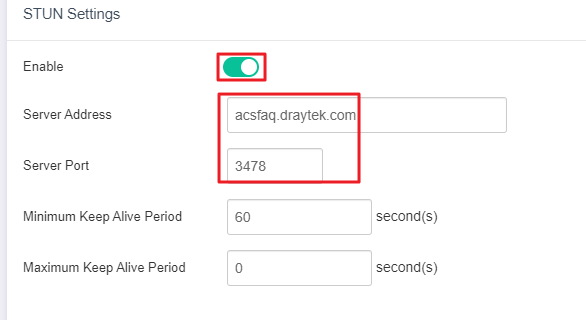

• Dans Paramètres STUN :
• Activez STUN si VigorACS 3 est sur Internet.
• Entrez l'Adresse du serveur et Port de l'ACS.

N'oubliez pas de cliquer sur OK pour appliquer les paramètres.

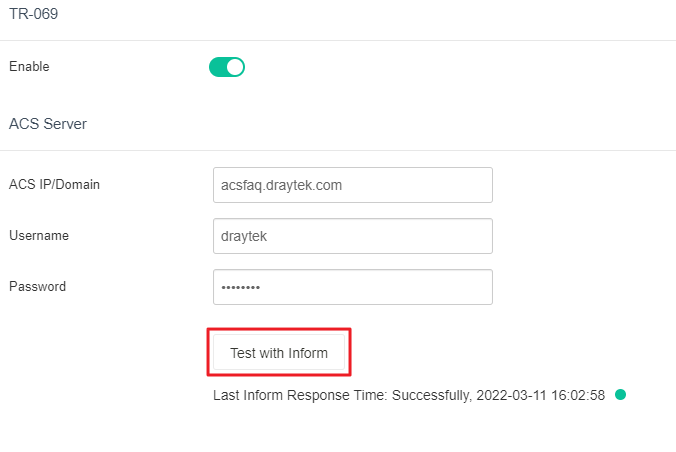

2. Après avoir enregistré la configuration, vous pouvez cliquer sur Test With Inform pour vérifier la connectivité entre le commutateur et le serveur VigorACS. Une lumière verte indique que le commutateur a reçu une réponse du serveur, ce qui signifie que la communication entre le commutateur et le serveur est établie.

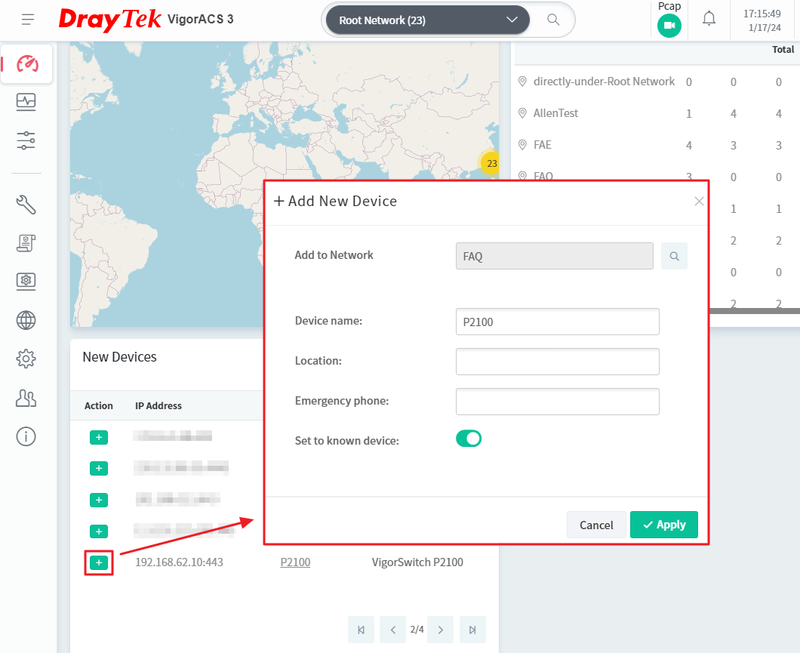

3. Sur le tableau de bord VigorACS 3, vous devriez voir l'apparition du CPE sur l'élément Nouveau dispositif. Cliquez sur "+" pour confirmer et ajouter le dispositif au réseau.
