Équilibrage de charge des serveurs par Vigor3900

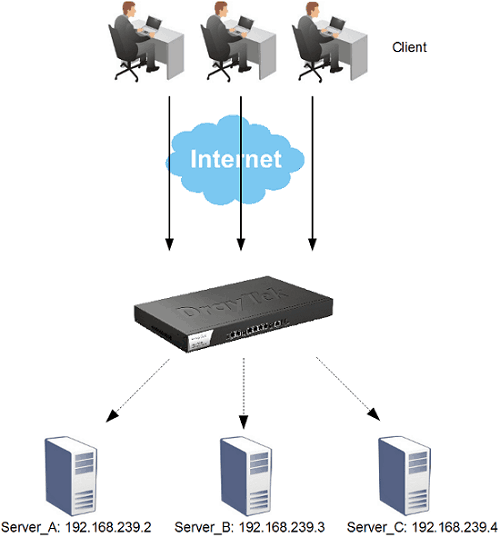

Depuis la version 1.3.0 du firmware, les modèles Vigor3900 et 2960 supportent l'équilibrage de charge des serveurs qui permettent d'associer une même adresse IP WAN sur le même port à plusieurs adresses IP locales différentes et ports. Grâce à cet équilibrage de charge, vous pouvez héberger plusieurs serveurs sur votre LAN pour la même service afin de gérer un volume plus important de trafic. Tous les clients Internet se connectent à l'adresse IP publique et au port public, tandis que le routeur répartit les sessions NAT entrantes parmi les serveurs. Vous pouvez également personnaliser le poids d'équilibrage de charge.

Pour configurer l'équilibrage de charge des serveurs, allez dans NAT > Équilibrage de charge des serveurs et cliquez sur "Ajouter" pour créer un nouveau profil.

1. Donnez un nom au profil pour une identification facile.

2. Cochez la case "Activer".

3. Sélectionnez le protocole du service (TCP pour les services Web).

4. Choisissez l'interface WAN où les clients Internet peuvent accéder au serveur.

5. Entrez le numéro de port qui sera ouvert vers le serveur local.

6. Cliquez sur "Ajouter" sous Réel Serveur pour définir les IPs, ports et poids des serveurs locaux.

Planificateur

Nous offrons deux options pour la configuration du planificateur afin de répondre aux besoins différents des types de serveurs.

• **Moins Connecté** : La même adresse IP source peut se connecter à un serveur différent chaque fois. Si vous vous connectez au serveur A cette fois-ci, lorsque la session est terminée, vous pourriez vous connecter au serveur B la prochaine fois.
• **Basé sur l'adresse IP Source** : La même adresse IP source se connectera toujours au même serveur.

Avec la configuration suivante, lorsqu'il y a 10 clients Internet connectés au port 80 sur WAN 1, le routeur redirigera 3 d'entre eux vers le Serveur A (192.168.239.2), 1 vers le Serveur B et 6 vers le Serveur C.

Avec la configuration suivante, lorsqu'il y a 10 demandes de connexion au port 80 sur WAN 1, le routeur redirigera 3 d'entre eux vers le Serveur A (192.168.239.2), 1 vers le Serveur B et 6 vers le Serveur C.

---

Publié Le : 2017-04-18
