Comment configurer l'agrégation de liens

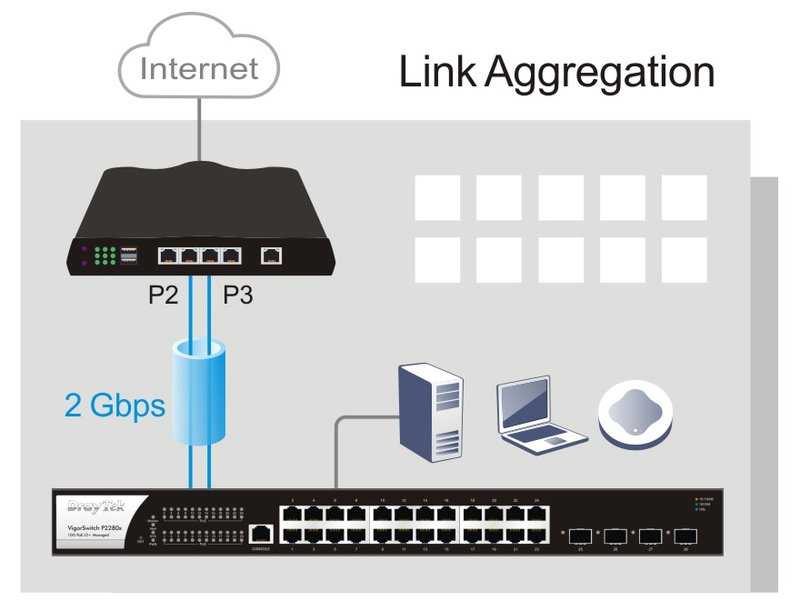

L'agrégation de liens est maintenant prise en charge dans la version 4.4.0 et ultérieures du firmware. Cette fonctionnalité est disponible sur les routeurs Vigor2865/2866 et la série Vigor2927. L'agrégation de liens vous permet de combiner plusieurs liaisons physiques en une seule liaison logique pour fournir un débit plus élevé ainsi qu'une meilleure résilience pour la connexion Ethernet LAN. Cet article montre comment configurer l'agrégation de liens en mode statique entre un Vigor2927 et un VigorSwitch P2280x.

Configuration du routeur

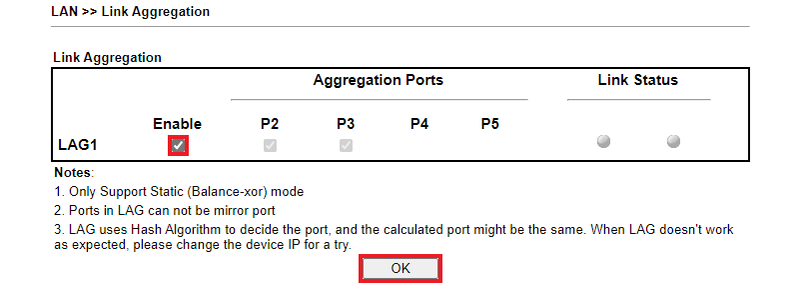

1. Allez à LAN > Agrégation des liaisons, sélectionnez "Enable" (Activer) et cliquez sur "OK".

• Note : Le routeur Vigor ne prend en charge l'agrégation de liens que dans le mode statique sur les ports P2&P3, LACP n'est pas pris en charge.

Configuration du commutateur

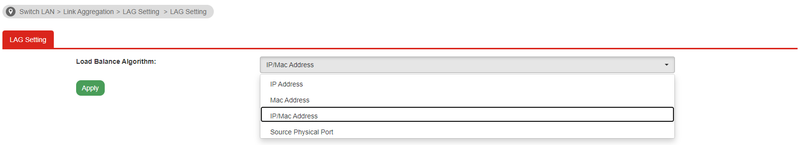

1. Allez à Switch LAN > Agrégation des liaisons > Paramètres LAG, sélectionnez "IP/Mac Address" (Adresse IP/Mac) et cliquez sur "Apply" (Appliquer).

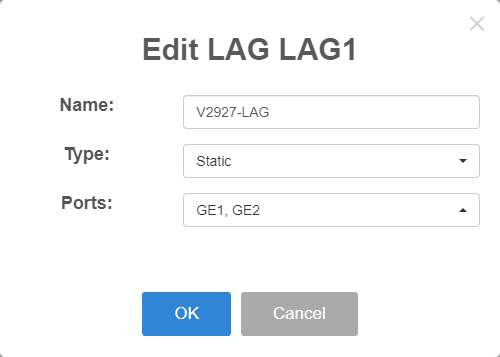

2. Allez à Switch LAN > Agrégation des liaisons > Gestion LAG, sélectionnez un port LAG et cliquez sur le bouton d'édition.

3. Entrez le nom.

4. Choisissez statique dans le type.

5. Sélectionnez les ports du commutateur que vous souhaitez connecter au routeur.

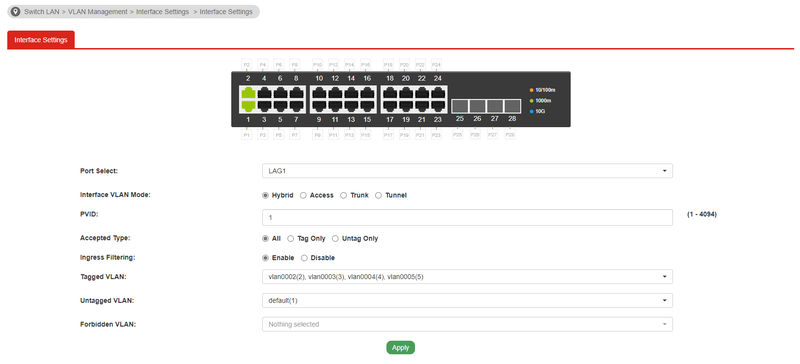

6. Allez à Switch LAN > Gestion VLAN > Paramètres de l'interface, attribuez les paramètres d'interface VLAN corrects pour le port LAG.

7. Connectez les câbles réseau physiques entre le routeur et le commutateur.

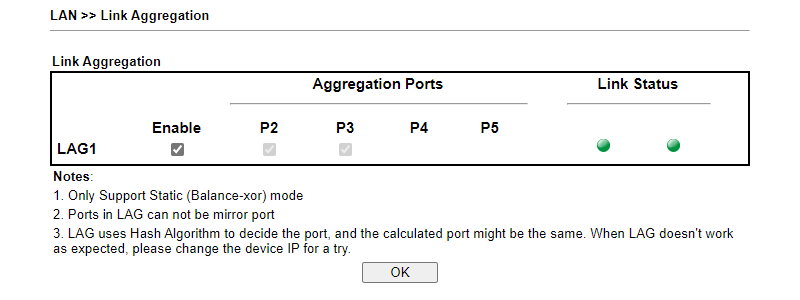

8. Pour vérifier l'état du LAG, allez à LAN > Agrégation des liaisons sur le routeur.

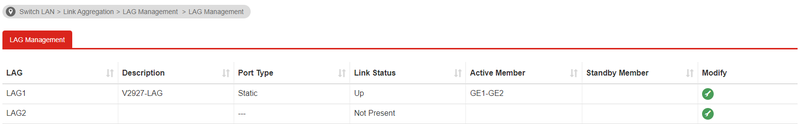

Ou allez à Switch LAN > Agrégation des liaisons > Gestion LAG sur le commutateur.

Test de performance

Nous pouvons utiliser l'outil iperf pour tester si la bande passante du lien agrégé est supérieure à celle d'un lien physique unique.

Avec une topologie de test légèrement différente de la configuration originale :

PC1(P4) / PC2(P5) – V2865(P2+P3) == LAG == (P1+P3)P2280 – PC3(P5) / PC4(P7)

• **TX iperf test :**
• PC1 → PC3

∼ 949 Mbps

• PC2 → PC4

∼ 942 Mbps

• **RX iperf test :**
• PC1 → PC3

∼ 934 Mbps

• PC2 → PC4

∼ 942 Mbps

Le débit total du lien agrégé est supérieur à 1G dans les tests TX et RX. Ces résultats confirment que le lien agrégé fournit un débit combiné supérieur à une connexion unique de 1 Gbps.

---
