Comment utiliser APP QoS ?

Avec APP QoS, il est possible de limiter la bande passante que les applications peuvent utiliser ou de réserver une quantité de bande passante pour une application spécifique. Dans cet exemple, nous allons configurer QoS et APP QoS afin de restreindre la bande passante des applications sélectionnées à seulement 5 % de la bande passante disponible.

Configuration d'APP QoS

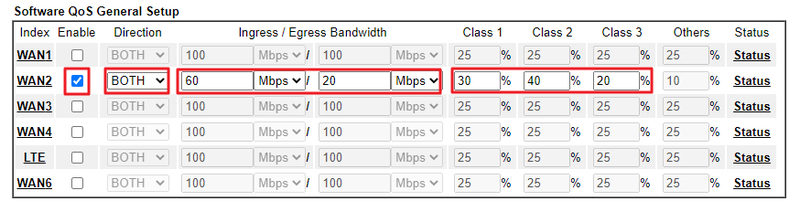

1. Allez dans Bandwidth Management > Quality of Service (Gestion de la bande passante > Qualité de service). Configurez le QoS pour l'interface WAN comme suit, puis cliquez sur OK pour appliquer les modifications.

• Cochez Enable
• Sélectionnez la direction pour appliquer le contrôle QoS. Ici, nous utilisons BOTH (bidirectionnel)
• Entrez la bande passante Ingress et Egress de l'interface WAN
• Entrez le ratio de bande passante à réserver pour chaque classe

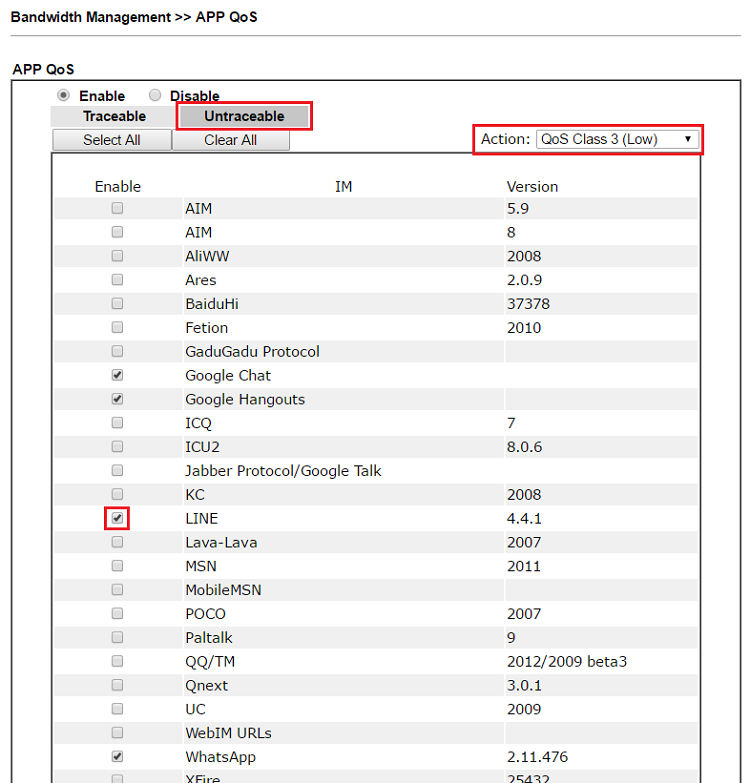

2. Allez dans Bandwidth Management > APP QoS (Gestion de la bande passante > APP QoS). Assurez-vous qu'il est activé. Ensuite, allez sur l'onglet "Untraceable", définissez Action sur la classe QoS, sélectionnez les applications dont vous souhaitez restreindre la bande passante, puis cliquez sur OK pour appliquer.

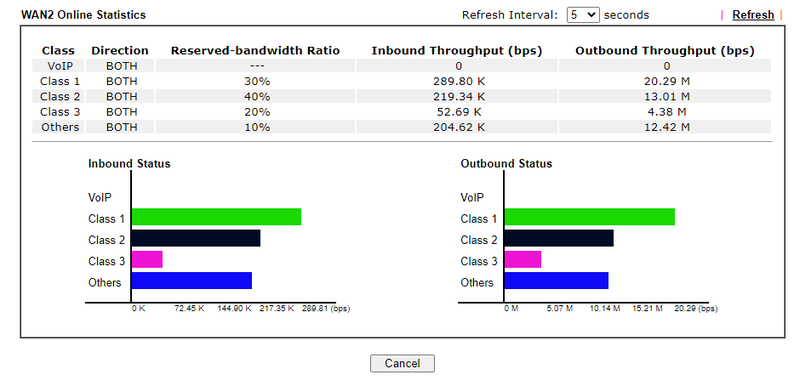

3. Maintenant, les applications sélectionnées ne peuvent utiliser que le ratio défini de la bande passante totale. Cependant, si une bande passante supplémentaire est disponible, ces applications peuvent utiliser plus de bande passante. L'administrateur réseau peut suivre l'utilisation de la bande passante depuis Bandwidth Management > Quality of Service > Status (Gestion de la bande passante > Qualité de service > Statut).

Quelle est la différence entre "traceable" et "untraceable" ?

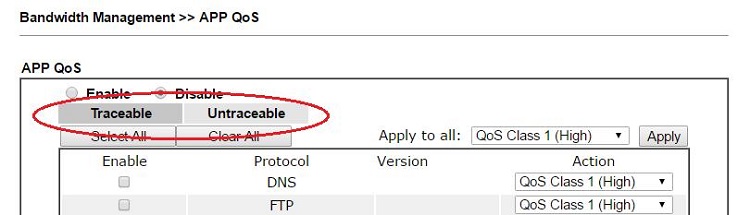

Sur la page de configuration d'APP QoS, vous verrez deux catégories : "Traceable" et "Untraceable".

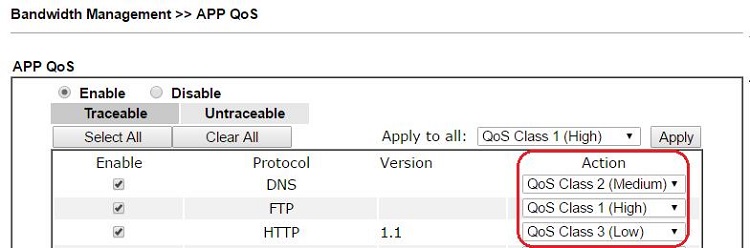

• Dans l'onglet Traceable figurent certains protocoles que le routeur peut suivre dans chaque session. L'administrateur réseau peut attribuer une classe différente de QoS à chacun d'eux.

• Dans l'onglet Untraceable figurent certaines applications pour lesquelles le routeur ne peut pas identifier chaque paquet tout au long de la connexion. Pour ces applications, le routeur enregistre l’adresse IP de destination lors du démarrage de l’application et applique la règle QoS à tous les paquets destinés à cette adresse IP. Cependant, contrairement aux éléments dans l'onglet Traceable qui peuvent chacun avoir une règle QoS différente, l'administrateur réseau ne peut sélectionner qu'une seule règle QoS pour toutes les applications sélectionnées.

---

Publié le : 2016-06-17
