Comment configurer un serveur DHCP sur VigorSwitch

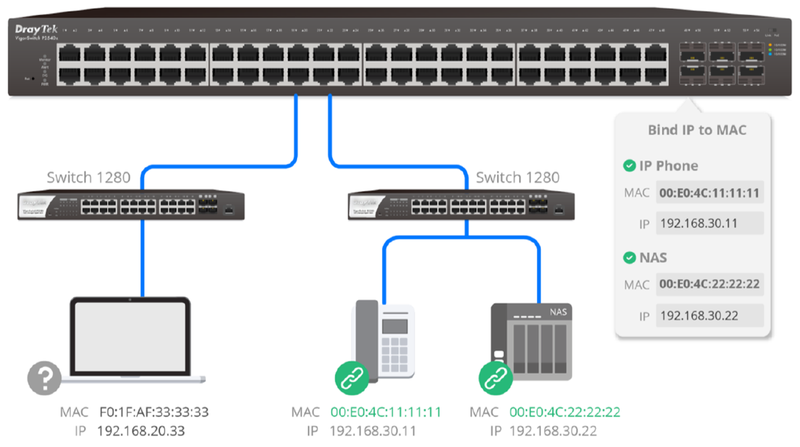

Le serveur DHCP est une fonction disponible dans les commutateurs VigorSwitch de la couche 2+. Le serveur DHCP doit être configuré uniquement sur le commutateur central et cela aidera à réduire la charge de travail du routeur principal Internet. Il continuera à fournir des services DHCP même si le routeur est hors ligne. Les appareils connectés aux commutateurs périphériques recevront également une adresse IP depuis le commutateur central.

De plus, la fonction "Bind IP to MAC" peut être utilisée pour attribuer une adresse IP statique à certains appareils importants.

Configuration du serveur DHCP

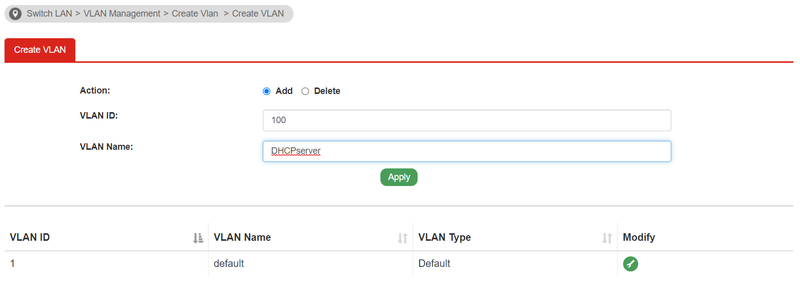

1. Accédez à Switch >> VLAN Management >> Create VLAN

• Sélectionnez ADD comme Action
• Entrez l'ID de la VLAN
• Entrez le nom de la VLAN

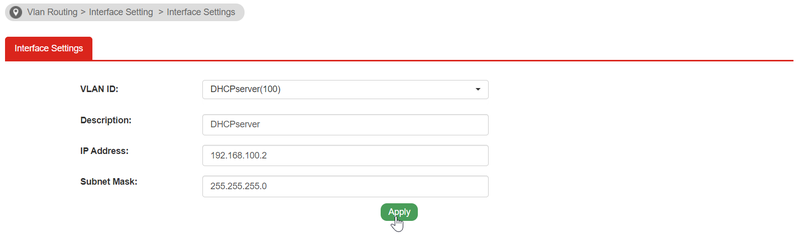

2. Accédez à VLAN Routing >> Interface Settings

• Sélectionnez l'ID de la VLAN que vous avez créé dans l'étape précédente
• Entrez une description
• Entrez une adresse IP
• Entrez un masque de sous-réseau

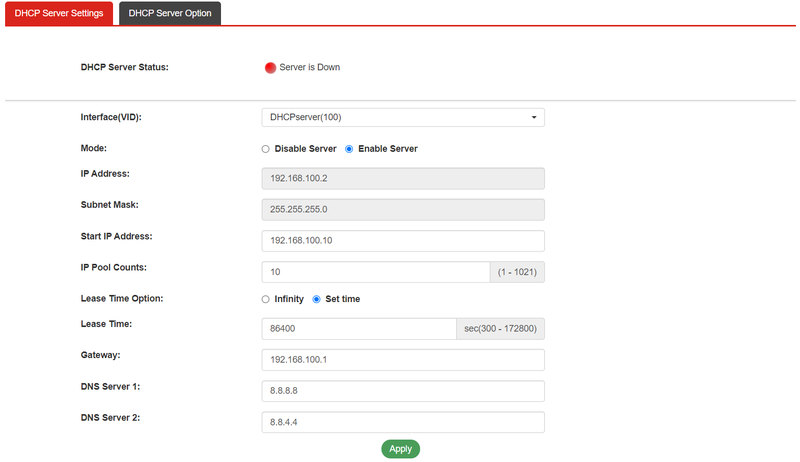

3. Accédez à Switch LAN >> DHCP server >> DHCP Server Settings

• Sélectionnez l'ID de la VLAN que vous avez créé comme Interface(VID)
• Sélectionnez Enable Server en tant que mode
• Entrez une adresse IP de début
• Entrez le nombre d'adresses IP dans la plage (IP Pool Counts)
• Entrez l'adresse IP du routeur (Gateway IP address)
• Cliquez sur Apply

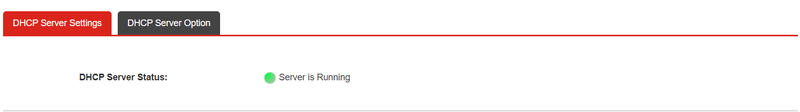

Le statut deviendra maintenant Vert, indiquant que le serveur est en cours d'exécution.

Test du serveur DHCP

Une fois que le serveur DHCP est configuré dans VigorSwitch, vous pouvez procéder au test selon la procédure suivante :

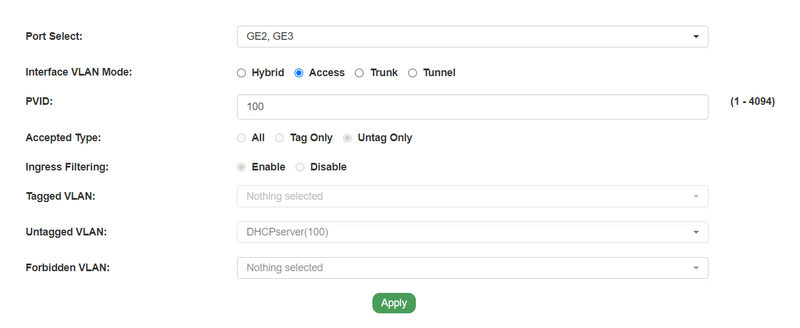

1. Accédez à Switch LAN >> VLAN Management >> Interface Settings

• Sélectionnez les ports
• Sélectionnez Access en tant que mode de VLAN d'interface
• Entrez le PVID (Port VLAN ID) que vous avez créé : 100
• Vous pouvez voir que l'ID de la VLAN 100 est automatiquement rempli dans Untagged VLAN
• Cliquez sur Apply

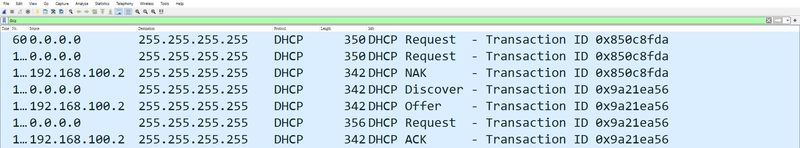

2. Connectez un PC au VigorSwitch et capturez les paquets pour vérifier correctement le fonctionnement du DHCP.

Comme vous pouvez le voir, 192.168.100.2 répond aux paquets DHCP discover et attribue une adresse IP au PC.

Bind IP to MAC

Les commutateurs VigorSwitch de la couche 2+ supportent également la fonction "Bind IP to MAC". Cette fonction peut être utilisée pour réserver des adresses IP LAN pour certains appareils. Avec les fonctions serveur DHCP et Bind IP to MAC, nous avons un contrôle renforcé du réseau.

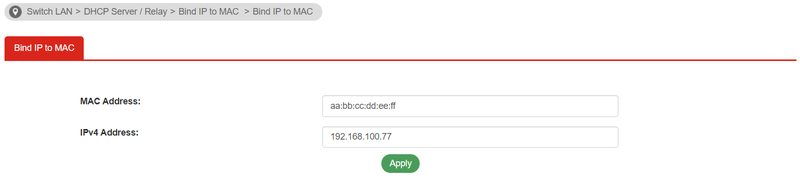

Accédez à Switch LAN >> DHCP Server/Relay >> Bind IP to MAC

• Entrez l'adresse MAC de l'appareil spécifique
• Entrez l'adresse IP pour l'appareil spécifique
• Cliquez sur Apply
