Introduction à la stacking

La stacking est une méthode consistant à regrouper plusieurs unités de commutateurs pour qu'elles fonctionnent comme un seul commutateur logique. Le VigorSwitch 2282x prend désormais en charge la stacking. Avec la stacking activée, jusqu'à 4 unités VigorSwitch 2282x peuvent être regroupées, offrant une gestion centralisée via une seule adresse IP. Cela simplifie non seulement la configuration et le suivi du réseau, mais améliore également l'évolutivité et la flexibilité. Les administrateurs de réseaux peuvent augmenter la capacité en ajoutant des commutateurs à la pile sans perturber la configuration existante. De plus, la stacking offre une meilleure redondance : si l'unité principale échoue, une autre unité dans la pile peut prendre automatiquement le relais pour maintenir la continuité du réseau.

Support modèle et version du firmware :

VigorSwitch G/P2282x version 2.10.1 et versions ultérieures

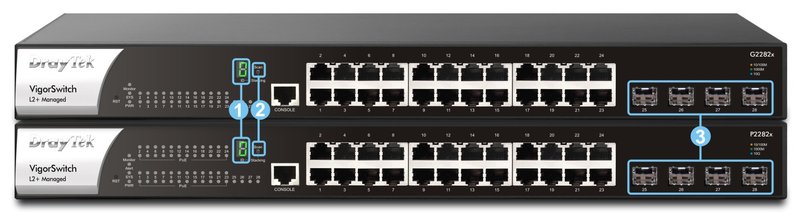

Composants de stacking

• **Moniteur** : Affiche l'ID du dispositif, le statut et le code d'erreur.

• **Bouton de stacking** : Installe rapidement sans connexion via la fonctionnalité du bouton de stacking pour réduire les efforts liés à l'échelle des ports disponibles.

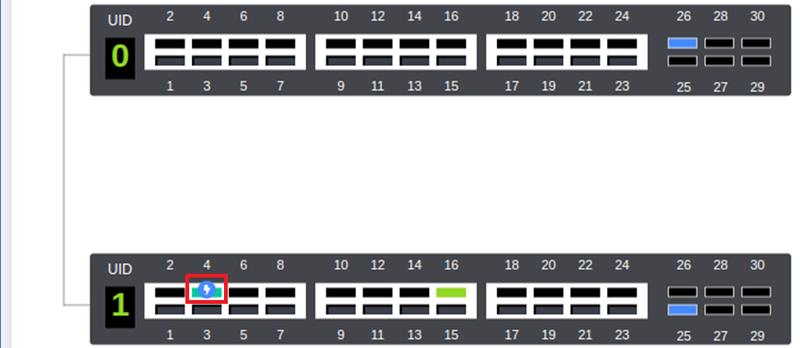

• **Port de stacking** : Le VigorSwitch utilise des ports 10G SFP+ comme ports de stacking pour se connecter entre les unités, nécessitant un lien 10G pour fonctionner. Les modèles G et P sont autorisés à établir une stacking et affichent PD pour les ports sur le modèle P.

Activer la Stacking

Appuyez et maintenez pendant 1 à 4 secondes ; nous pouvons voir l'LED en bas à droite s'allumer. Le système établit ensuite un environnement de stacking pour élire quel dispositif sera le Principal automatiquement. Les ID vont de 0 à F, avec une priorité allant du plus élevé au plus faible. L'ID principal est toujours 0.

Comportement du bouton :

| Temps (sec) | Action | Affichage en sept segments |

|-------------|--------|--------------------------|

| 0 ~ 1 | N/A | Éteint |

| 1 ~ 4 | Activer/Désactiver | Allumé |

| 4 ~ 7 | Mode de priorité | Éteint |

| 7 ~ 13 | Réinitialiser la stacking | Clignotant |

| 13+ | N/A | Éteint |

Modifier la Priorité

Si vous souhaitez modifier la priorité, appuyez et maintenez pendant 1 à 4 secondes pour désactiver la stacking. Il n'est pas possible d'entrer en mode de priorité lorsque la stacking est activée.

Quand la stacking est désactivée, appuyez et maintenez pendant 4 à 7 secondes pour entrer en mode de priorité.

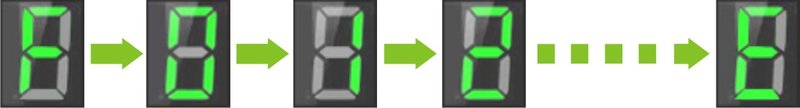

Le commutateur entre alors dans le menu de priorité. Appuyez et maintenez le bouton encore une fois ; le menu affichera l'ID de priorité de F → 0 → 1 → 2 → ∙ ∙ ∙ → E en maintenant le bouton.

Relâchez le bouton pour choisir la priorité lorsque l'ID souhaité est affiché sur le moniteur. Réactivez la stacking et attendez que les commutateurs appliquent la nouvelle priorité.

Ajouter une Nouvelle Unité

Il est simple d'ajouter une nouvelle unité dans un environnement de stacking en cours. Connectez une nouvelle unité à tout port disponible de stacking et effectuez les étapes pour activer la stacking. Le Principal détectera et ajoutera automatiquement la nouvelle unité à l'environnement de stacking.

Notez que chaque environnement de stacking peut accueillir jusqu'à 4 unités (1 Principal + 3 emplacements).

Synchronisation des Configurations

Dans un environnement de stacking, les administrateurs peuvent gérer les paramètres et accéder aux différentes unités via la page WebUI principale pour atteindre une gestion par IP unique.

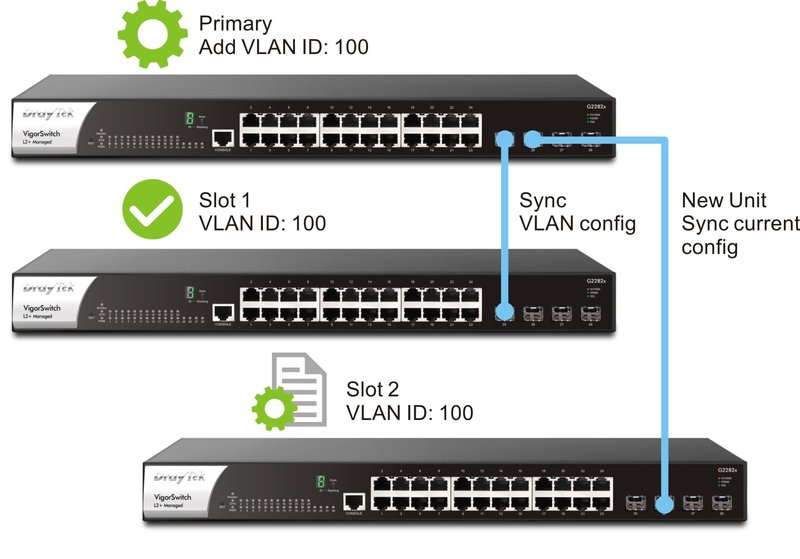

Par exemple, lorsque vous configurez l'ID VLAN 100 sur le principal, cette configuration sera également synchronisée avec toutes les autres unités.

Lors de l'ajout d'un nouvel appareil, la configuration actuelle dans l'environnement de stacking sera synchronisée avec la nouvelle unité.

Fiabilité

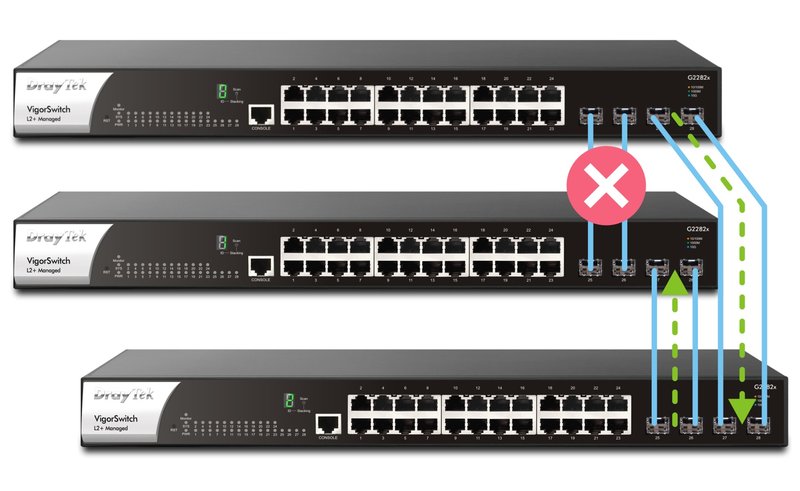

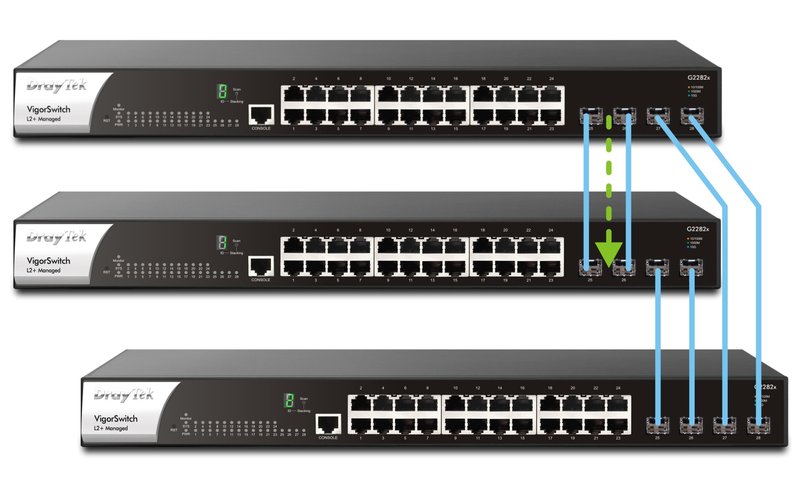

Par exemple, dans un réseau en topologie Ring, si la liaison entre le principal et le slot#1 est interrompue, l'environnement de stacking détecte cette panne et redirige le trafic via le slot#2. Le trafic prendra alors une autre route pour atteindre sa destination et maintenir la fiabilité.

Affichage en sept segments

L'affichage en sept segments sur le VigorSwitch indique l'état de la stacking :

• Stacking réussie : Affiche l'ID du dispositif.
• État instable de la stacking : Clignote jusqu'à atteindre un état stable.

• Echec de la stacking : Alterne entre ‘r’ et un ID d'erreur, indiquant la raison :

| ID d'erreur | Description |

|-------------|-------------|

| 1 | Mismatch de version du firmware. |

| 2 | Problème de configuration du commutateur. |

| 3 | Limite maximale de stacking atteinte. |

Par exemple, si une erreur r-2 se produit lors de l'établissement de la stacking, le moniteur affichera le code d'erreur r-2 comme suit :

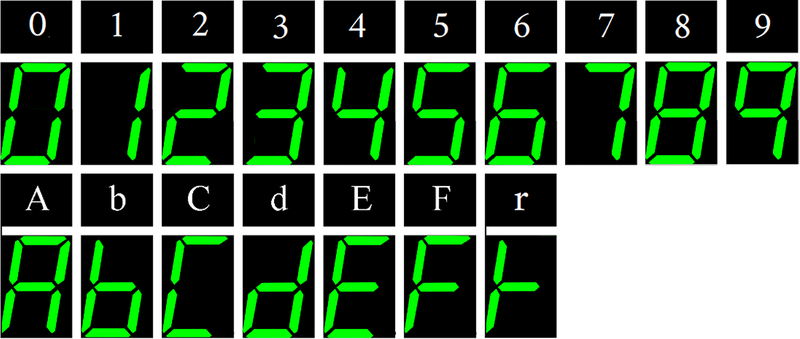

Voici un exemple des chiffres et des lettres A à F et r sur l'affichage en sept segments pour référence.

Mise à jour du Firmware

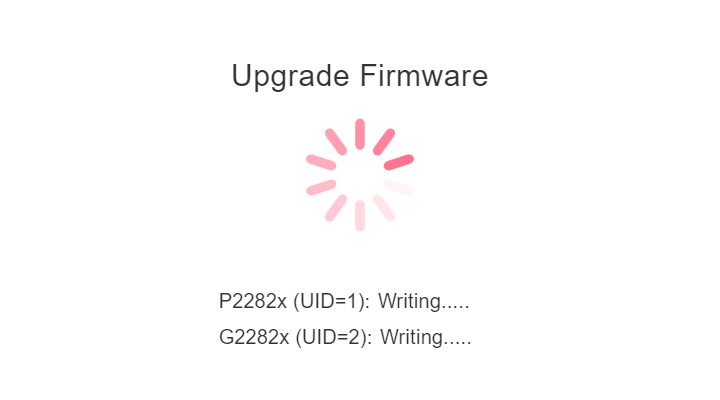

Les mises à jour du firmware doivent être effectuées uniquement sur l'unité principale. Une fois la mise à jour initiée, toutes les unités dans l'environnement de stacking seront automatiquement mises à jour également, garantissant que les versions du firmware restent cohérentes sur tous les appareils.
