Introduction au diagnostic de câble VeriPHY

Le diagnostic de câble VeriPHY est une fonctionnalité du VigorSwitch qui aide l'administrateur réseau à surveiller le statut physique du câble.

Qu'est-ce que les paires A, B, C et D ?

La paire correspond aux conducteurs torsadés d'un câble Ethernet, et chaque paire se rapporte à un ensemble de broches.

| Paire | Broches | Fonction |

|-------|---------|----------|

| A | 1 et 2 | Contrôle si le port doit être allumé ou éteint. |

| B | 3 et 6 | Niveau protocole, contrôle FastEthernet. |

| C | 4 et 5 | Alimentation sur ligne Ethernet (PoE). |

| D | 7 et 8 | GigabitEthernet. |

Selon le statut de chaque paire de lignes, il y a différentes significations pour la longueur du câble.

| Statut | Description | Signification de la longueur |

|----------|--------------------------------------------------|--------------------------------------------------------|

| OK | Bon câble, bonne paire | La longueur du câble (Notez que la longueur est précisément mesurée pour des câbles allant de 7m à 140m) |

| Open | Une ouverture est détectée sur le câble | La position de l'ouverture |

| Abnormal | L'impédance n'est pas dans les limites attendues, soit trop élevée, soit trop faible. | La position de l'anomalie d'impédance |

| Short | Une court-circuit est détecté sur le câble. Le câble a une longueur inférieure à 7m | La position du court-circuit |

| Cross | Couplage croisé anormal dans la paire | La position du couplage croisé |

---

Informations supplémentaires

Cet article a été publié le 2015-11-20.

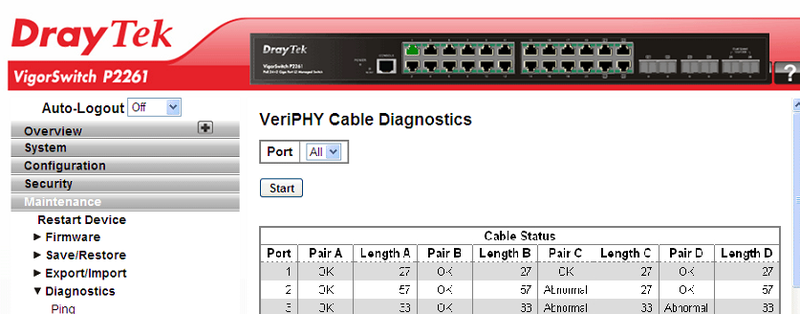

Captures d'écran
