Introduction à la configuration des ports VLAN

Ce document présente la configuration des ports VLAN, notamment les règles d'entrée (ingress), de sortie (egress), le type de port, le type de trame et l'ID du port virtuel (PVID) sur VigorSwitch P2261.

Lorsque la trame arrive au commutateur

1. Vérifiez si la trame est marquée.

Le paramètre Frame Type détermine si le trafic doit être accepté ou rejeté en fonction de sa marque (tag).

• Tous : accepte les trames marquées et non marquées.
• Marqué : accepte uniquement les trames marquées, rejette les autres.
• Non marqué : accepte uniquement les trames non marquées, rejette les autres.

2. Vérifiez le TPID de la trame

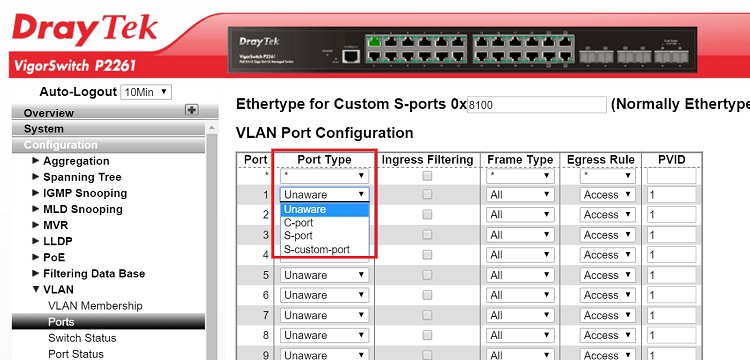

Le paramètre Port Type détermine si le commutateur doit accepter ou rejeter une trame en fonction du Tag Protocol Identifier (TPID) de cette dernière. Voici les options pour Port Type :

• Inconscient : Accepte toutes les trames avec n'importe quel TPID.
• C-port : Rejette les trames avec un TPID de 0x88a8, accepte le TPID 0x8100 (protocole utilisé par Vigor Router) et d'autres.
• S-port : Rejette les trames avec un TPID de 0x8100 (protocole utilisé par Vigor Router), accepte les autres.
• S-custom-port : Accepte les trames avec un TPID de 0x8100 ou 0x88a8, rejette les autres.

3. Vérifiez le VID de la trame

La configuration Ingress Filtering détermine si cette trame doit être acceptée ou rejetée en fonction de l'identifiant du VLAN (VID).

• Désactivé : Accepte toutes les trames avec n'importe quel VID.
• Activé : Accepte la trame si son VID fait partie des VLAN auxquels ce port appartient. Rejette la trame si le port n'est pas membre du VLAN associé à cette trame.

Avant de transmettre la trame vers d'autres ports

Avant que le commutateur ne transmette la trame, Port Type détermine s'il faut ajouter une marque (tag) à la trame ou non.

• Inconscient : Toutes les trames auront un tag ajouté (VID = PVID) et seront ensuite transmises.
• C-port : Si le TPID de la trame est 0x8100, elle sera transmise sans ajouter de marque. Si la trame n'est pas marquée ou a un TPID différent de 0x88a8, une marque (VID = PVID) lui sera ajoutée avant transmission.
• S-port : Rejette les trames avec un TPID de 0x8100 et transmet les autres sans ajouter de marque.
• S-custom-port : Si le TPID de la trame est 0x8100, elle sera transmise sans ajout de marque. Si la trame n'est pas marquée, une marque (VID = PVID) lui sera ajoutée et la trame sera ensuite transmise.

Avant que la trame quitte le commutateur

La Règle d'égress détermine si la marque doit être supprimée ou non avant que la trame ne quitte le port. Il existe trois options pour la Règle d'égress :

• Hybride : Supprime la marque si l'VID de la trame est égal au PVID, conserve la marque sinon.
• Trunk : Conserve toutes les marques.
• Access : Supprime toutes les marques.

Published On: 2016-08-09
