Gestion des commutateurs en mode stacking

Le stacking est une méthode consistant à combiner plusieurs commutateurs pour qu'ils fonctionnent comme un seul élément logique. Lorsque le stacking est activé, jusqu'à quatre commutateurs peuvent être regroupés et gérés de manière centralisée via une seule adresse IP.

Ce document fournit des exemples montrant comment gérer les commutateurs en mode stacking à partir de l'interface WUI du commutateur principal.

Vue d'ensemble unifiée de tous les commutateurs

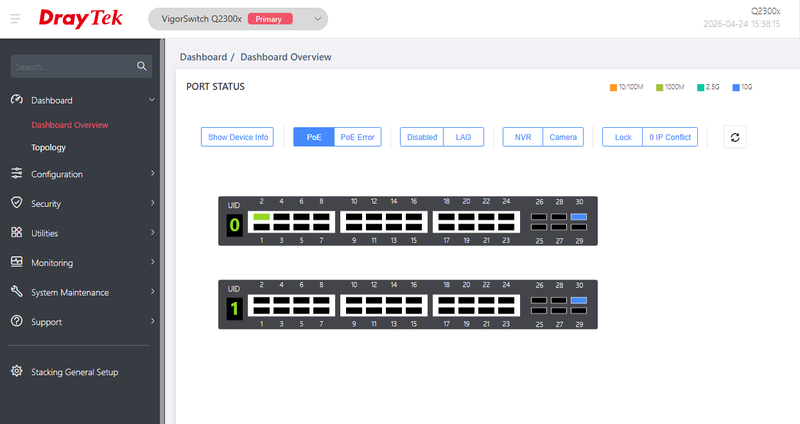

Sur la page Tableau de bord, nous pouvons visualiser l'état de chaque port sur tous les commutateurs en mode stacking.

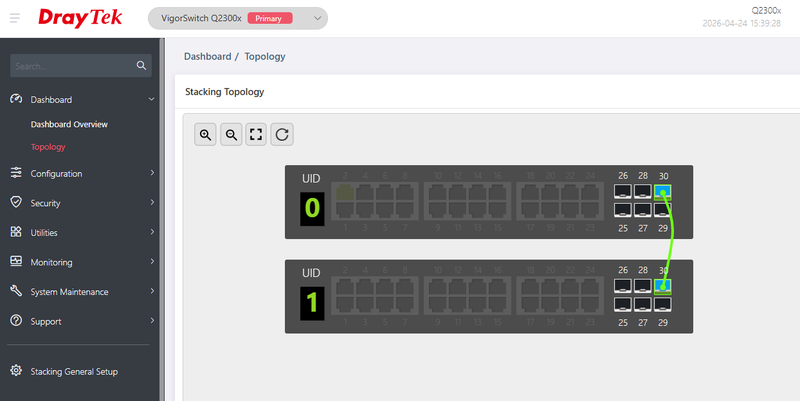

Un graphique topologique est également fourni pour afficher la structure du stacking. Il montre clairement l'ID d'unité et les connexions uplink de chaque commutateur dans le groupe.

Configuration d'un seul élément logique

Les commutateurs en mode stacking fonctionnant comme un seul élément logique, la plupart des configurations sont appliquées globalement. L'administrateur réseau peut configurer les paramètres directement sur l'unité principale et ces paramètres seront automatiquement synchronisés avec tous les commutateurs du groupe. Seules les configurations de port spécifiques doivent être configurées individuellement pour chaque unité.

Les étapes suivantes fournissent un exemple de configuration VLAN :

#### Paramètres VLAN :

• **VLAN par défaut :** VID 1
• **VLAN1 :** VID 100
• **VLAN2 :** VID 200
• **VLAN3 :** VID 300

#### Configuration des ports :

• **Unité principale (Slot 0) :**
• P1 ~ P22 : Mode Access, PVID 100
• P23 ~ 24 : Mode Trunk, PVID 1, VLAN marqués 100, 200, 300

• **Slot 1 :**
• P1 ~ P12 : Mode Access, PVID 200
• P13 ~ P24 : Mode Access, PVID 300

Étapes de configuration VLAN :

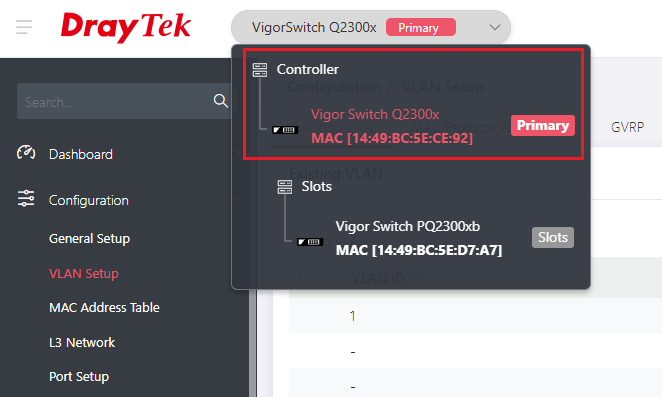

1. Cliquez sur Primary en haut du groupe stacking.

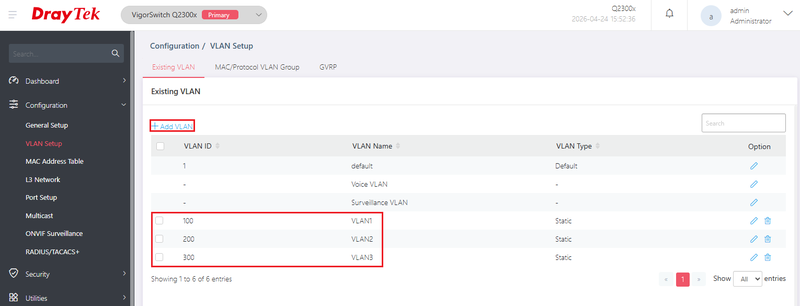

2. Allez à Configuration / VLAN Setup, puis cliquez sur +Add VLAN pour créer VLAN1 - 3 (VID 100, 200, 300).

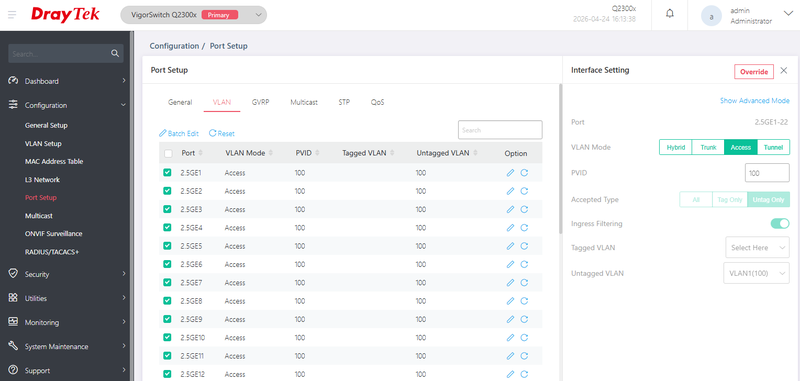

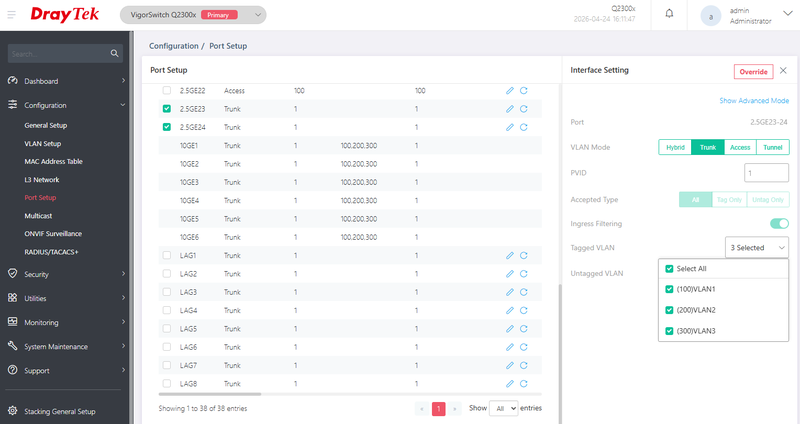

3. Allez à Configuration / Port Setup. Configurez les ports de l'unité principale dans le tab VLAN.

• P1 ~ P22 : Mode Access, PVID 100
• P23 ~ 24 : Mode Trunk, PVID 1, VLAN marqués 100, 200, 300

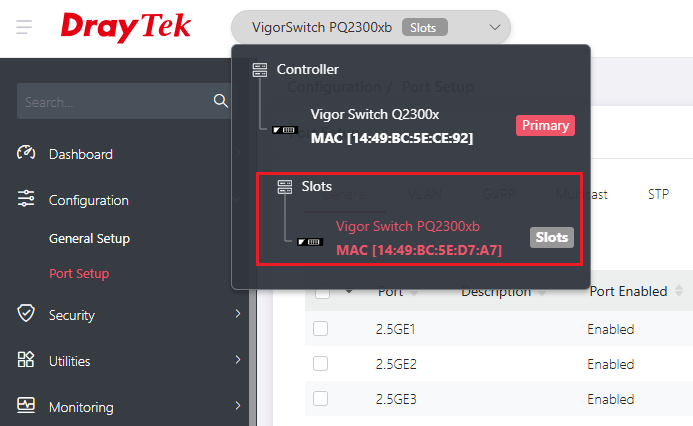

4. Switchez à Slot 1 en haut du groupe stacking.

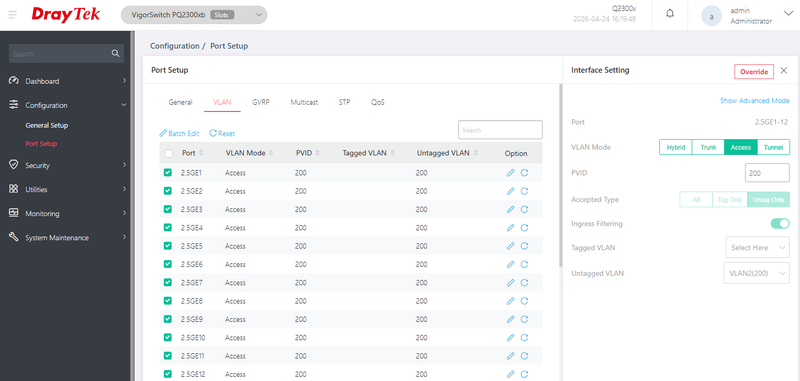

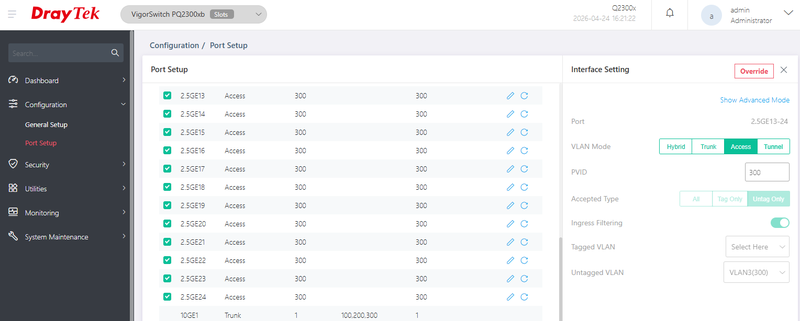

5. Allez à Configuration / Port Setup. Configurez les ports pour Slot 1 dans le tab VLAN.

• P1 ~ P12 : Mode Access, PVID 200
• P13 ~ P24 : Mode Access, PVID 300

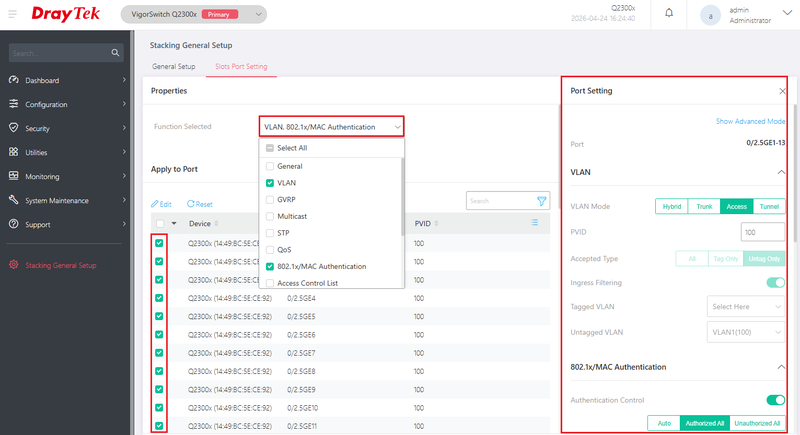

Dans Stacking General Setup / Slots Port Setting, des paramètres de port spécifiques peuvent être appliqués à plusieurs slots en même temps sur cette page sans passer l'interface WUI entre les slots. Cela est particulièrement utile lorsque plusieurs configurations de ports doivent être configurées efficacement.

Sélectionnez les fonctions qui doivent être appliquées aux ports.

Sélectionnez les ports souhaités, puis modifiez les paramètres dans le panneau à droite.

Mise à jour unifiée du firmware et sauvegarde des configurations

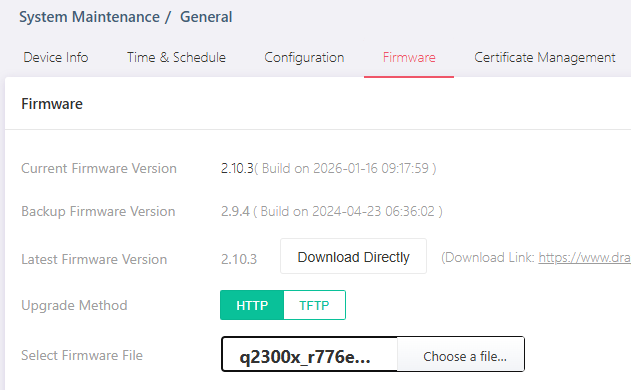

Les mises à jour de firmware n'ont besoin d'être effectuées que sur l'unité principale. Une fois la mise à jour lancée, tous les commutateurs dans le groupe stacking seront automatiquement mis à jour également, assurant ainsi que les versions du firmware restent cohérentes pour tous les appareils.

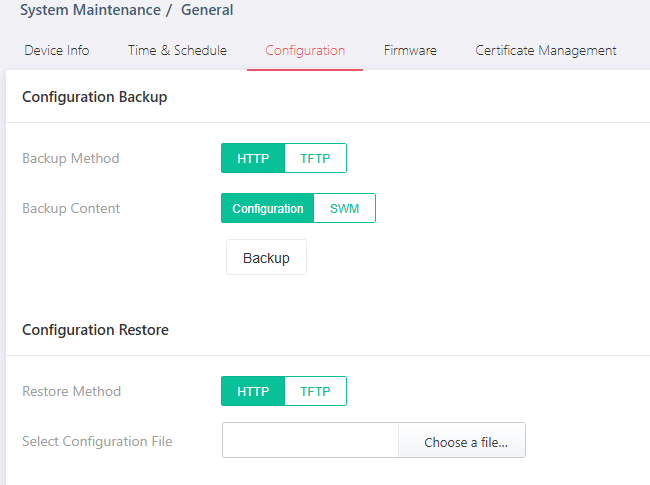

Pour sauvegarder la configuration, cliquez simplement sur le bouton Backup et téléchargez le fichier de configuration depuis l'unité principale. Le fichier de configuration contient les paramètres complets de tous les commutateurs en mode stacking.

Note :

Avant de restaurer la configuration, assurez-vous que la topologie du stacking reste inchangée et que tous les commutateurs ont déjà été ajoutés au groupe stacking.
