Introduction à STP et configuration de STP sur DrayTek VigorSwitch

DrayTek VigorSwitches supportent STP/RSTP/MSTP, ce qui permet une redondance des commutateurs tout en prévenant les boucles. Cet article présente le fonctionnement du STP ainsi que la configuration de STP sur un DrayTek VigorSwitch.

Introduction à STP

Le Protocole d'Arbre Espagnol (STP) est un protocole de gestion qui opère au niveau 2 du modèle OSI. Le principal objectif de STP est de détecter et prévenir les commutateurs des tempêtes de diffusion causées par l'utilisation du mécanisme de chemin redondant. Cependant, le processus de convergence réseau de STP est lent. RSTP accélère ce processus de convergence réseau. Toutefois, RSTP a un défaut similaire à STP : la mise en balance des charges ne peut pas être appliquée entre les VLANs. MSTP non seulement accélère le processus de convergence du réseau, mais aussi met en œuvre une mise en balance des charges parmi les VLANs.

Note : Le processus de chaque port pour changer d'état est appelé Convergence.

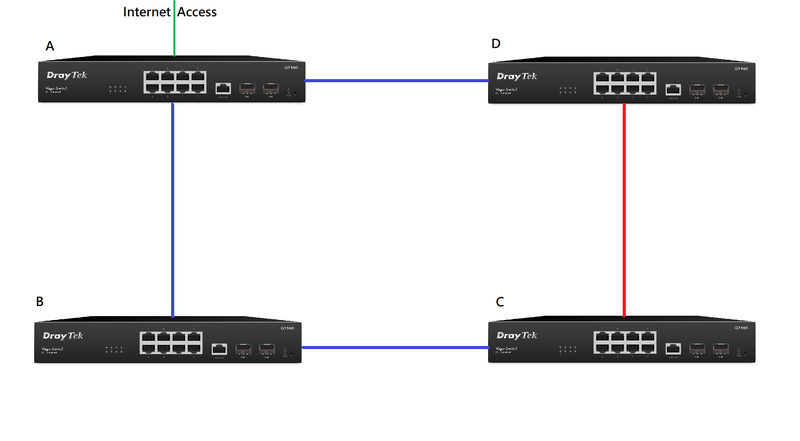

Lorsque STP est activé, le chemin redondant dans la topologie réseau (représenté par la ligne rouge) sera bloqué pour prévenir les boucles. Si l'un des autres liens représentés par les lignes bleues tombe en panne, alors le lien redondant (ligne rouge) se mettra en service pour garantir la continuité du réseau de commutateurs.

RSTP

Le Protocole d'Arbre Espagnol Rapide (RSTP) est une amélioration de STP qui répond aux Unités de Données de Protocole de Pont (BPDU) dans la direction du pont racine alors que STP ne peut pas le faire. Il fournit une convergence rapide de l'arbre d'étendue.

MSTP

Le Protocole Multiple Spanning Tree (MSTP) est une amélioration supplémentaire de RSTP qui permet de regrouper les VLANs dans une instance d'arbre d'étendue, fournissant ainsi plusieurs chemins de transfert pour le trafic de données et permettant la mise en balance des charges.

BPDU

Les Unités de Données de Protocole de Pont (BPDU) contiennent l'information nécessaire pour configurer et maintenir la topologie d'arbre d'étendue, y compris les attributs du port, l'adresse MAC, la priorité et le coût du chemin. Les commutateurs Vigor fonctionnant avec STP, RSTP ou MSTP échangent des BPDUs pour calculer une topologie sans boucle.

Configuration de STP sur DrayTek VigorSwitch

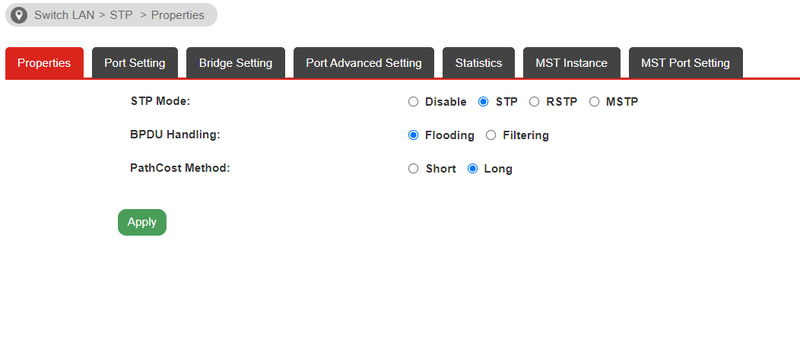

#### a. Switch LAN >> STP >> Properties

Gestion des BPDU

**Filtrage :** Filtre les paquets BPDU lorsque STP est désactivé.
**Diffusion :** Diffuse les paquets BPDU lorsque STP est désactivé.

Méthode du coût de chemin

**Court :** Spécifie que le coût par défaut des ports se situe dans l'intervalle 1~65,535.
**Long :** Spécifie que le coût par défaut des ports se situe dans l'intervalle 1~200,000,000.

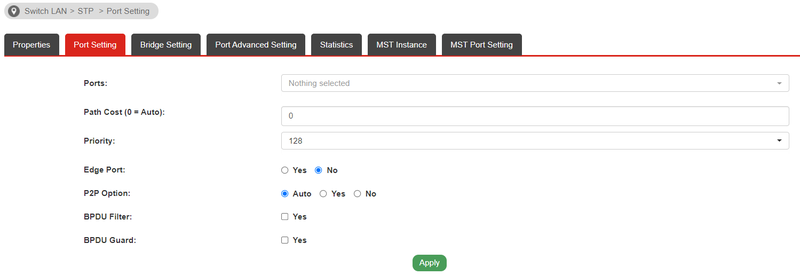

#### b. Switch >> STP >> Port Setting

**Coût du chemin :** Le coût de transmission d'un cadre vers le commutateur racine via ce port.
**Priorité :** Spécifie une valeur de priorité pour le port. Plus la valeur est petite, plus la priorité est élevée pour devenir le port racine.
**Port limite :** Si le port se connecte à un appareil final comme un PC ou une imprimante, vous pouvez activer le Port Limite pour accélérer le calcul STP.
**Filtrage BPDU :** Activez pour arrêter l'envoi/reception de paquets BPDU sur ce port.
**Garde BPDU :** Activez pour désactiver le port lorsqu'un paquet BPDU est reçu, afin de protéger votre commutateur.

#### c. Switch LAN >> STP >> Bridge Settings

**Priorité :** Connue sous l'ID du pont. Plus la valeur est petite, plus la priorité est élevée pour devenir le pont racine.
**Délai d'avant envoi, Age Max, Tx Hold Count, Temps Hello :** Ces paramètres sont inutiles à configurer pour la topologie. Veuillez consulter l'explication dans le guide utilisateur.

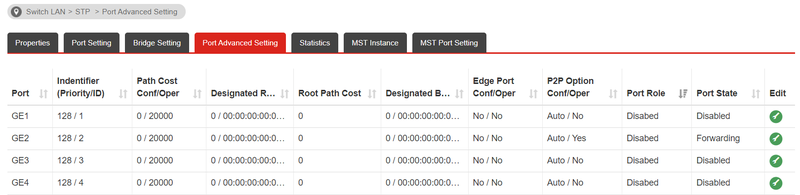

#### d. Switch LAN >> STP >> Port Advanced Settings >> Port Role

Nous pouvons vérifier le rôle du port pour la dépannage de STP.

**Racine :** Le port qui se connecte au pont racine, ou le port le plus proche du pont racine.
**Désigné :** Si le port n'est pas sélectionné en tant que port racine, il devient un port désigné. Chaque commutateur a seulement un port désigné utilisé pour transférer les données générales.
**Alternatif :** Si le port n'est ni port racine ni port désigné, il devient un port alternatif, qui est une sauvegarde du port désigné.

Règles d'élection de STP

#### Pont Racine

Le plus petit la valeur (ID du pont), plus grande la priorité.

#### Port Racine

Le port avec le coût racine le plus bas devient le port racine.

Exemple :

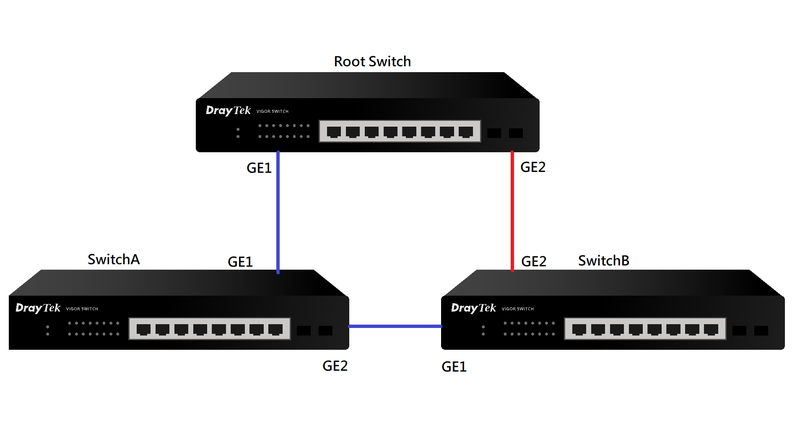

SwitchA GE1 -> GE1 Root Switch => Coût racine: 1
SwitchB GE1 -> GE2 SwitchA GE1 -> GE1 Root Switch => Coût racine: 2. Pour SwitchB, GE1 est le port racine car la ligne rouge n'est pas active.

Comment configurer STP sur VigorSwitch

#### Phase 1 : Configurer le pont racine

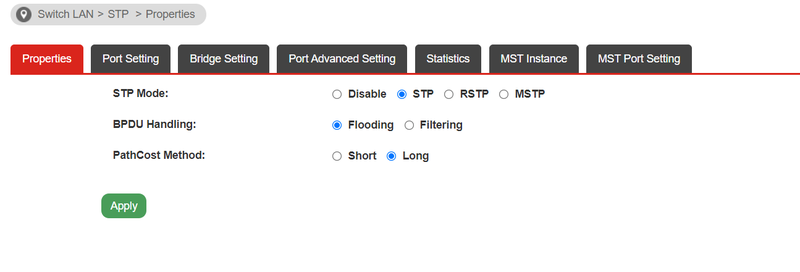

a. Allez à Switch LAN >> STP >> Properties et activez STP sur tous les commutateurs Vigor.

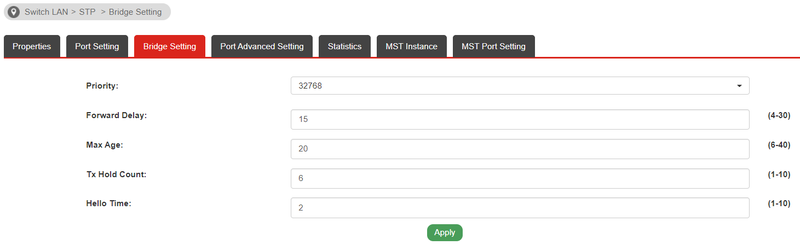

b. Allez à Switch LAN >> STP >> Bridge Settings

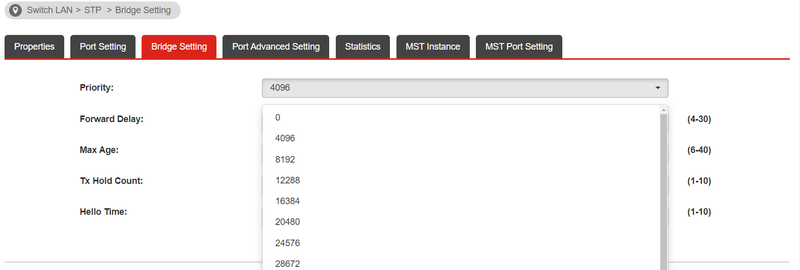

Sur Switch A, définissez la valeur de priorité la plus basse (par exemple 4096).
Sur Switch C, définissez la valeur de priorité la plus élevée (par exemple 12288).
Sur Switch B et D, utilisez les valeurs par défaut (par exemple 8192).

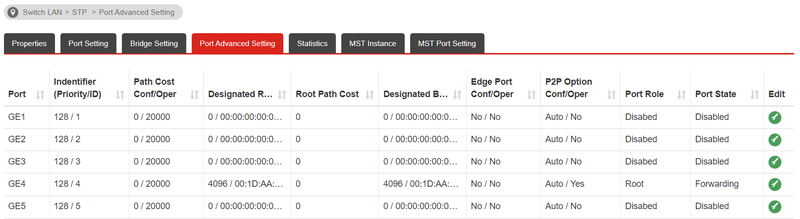

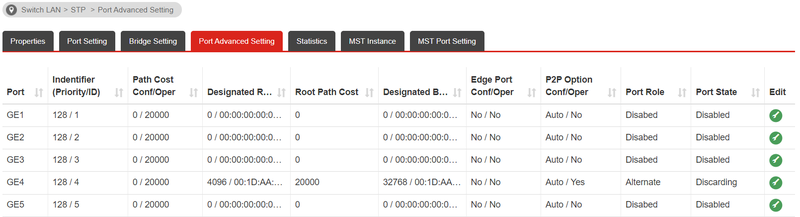

Après environ une minute, STP est en fonctionnement. Vous pouvez vérifier le rôle du port à Switch LAN >> STP >> Port Advanced Setting.

Sur Switch A (racine), vous verrez que les ports connectés aux autres commutateurs sont des ports racines et l'état de port est Forwarding.

#### Phase 2 : Configurer le chemin STP

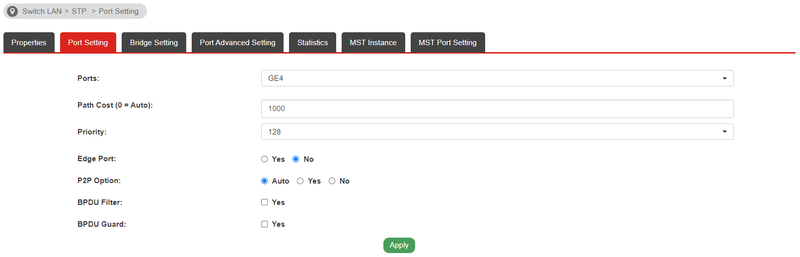

a. Allez à Switch LAN >> STP >> Port Setting sur Switch C
