Règles de nommage des commutateurs DrayTek VigorSwitch

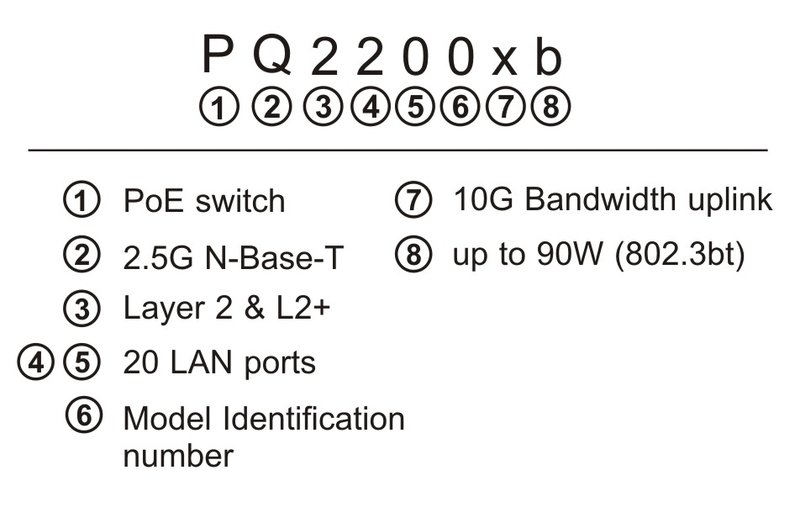

Cet article explique les règles de nommage des commutateurs VigorSwitch. La figure ci-dessous se base sur le VigorSwitch PQ2200xb en exemple et représente le sens de chaque chiffre.

Numéro 1&2 : spécification du port VigorSwitch

Les produits DrayTek VigorSwitch sont classés dans différentes séries :

| Nom de la série | Description |

|----------------------|-----------------|

| G Séries | Tous les ports en base gigabit |

| P Séries | Commutateur PoE |

| F Séries | Tous les ports fibre |

| X Séries | Tous les ports 10G |

| Q Séries | 2.5G N-Base-T |

Numéro 3 : type de gestion du commutateur

| Numéro | Signification |

|------------|-------------------|

| 1 | Smart Lite & Web Smart |

| 2 | Couche 2 & L2+ |

| 3 | Couche 3 |

Numéro 4&5 : numéros de port

Le chiffre 20 indique qu'il y a 20 ports LAN sur le Vigor Switch PQ2200xb.

Numéro 6 : numéro d'identification du modèle

Le sixième chiffre représente le numéro d'identification du modèle, qui est un identifiant pour des modèles différents avec la même spécification en termes de type de gestion et de nombres de ports. Dans cet exemple, 0 est le numéro d'identification du modèle du Vigor Switch PQ2200xb.

Numéro 7 : bande passante montante

x indique que la bande passante montante du Vigor Switch PQ2200xb est de 10G

| Caractère | Signification |

|---------------|-------------------|

| Vide | 1G |

| x | 10G |

| q | 2.5G/5G |

Numéro 8 : budget d'alimentation PoE

b signifie que le budget d'alimentation PoE du Vigor Switch PQ2200xb est jusqu'à 90W (802.3bt)

| Caractère | Signification |

|---------------|-------------------|

| Vide | Jusqu'à 30W (802.3af/at) |

| b | Jusqu'à 90W (802.3bt) |

Pour plus d'exemples, veuillez consulter ci-dessous :

• 1G : G2280 / P2280
• Uplink 2.5G/5G : G2280q / G2280n / P2280n /P2280nb
• 2.5G/5G : Q2280 / N1280 / PN2280 / PQ2280xb / N2280x / PN2280x / PN2280xb
• Uplink 10G : G2280x / P2280x / P2280xu / PQ2200xb
• Tous les ports en 10G : F1060(tout fibre) / X1280 / PX2280b

Publié le : 2022-08-18
