Configuration de la routage VLAN sur Vigor switch

Le routeur Vigor peut séparer différents réseaux au niveau 2 (niveau MAC) avec des étiquettes VLAN 802.1Q et a la capacité de router le trafic entre les VLAN.

Supposons qu'un appareil soit connecté à un commutateur et que l'adresse IP du routeur soit configurée comme passerelle. Le commutateur ajoutera une étiquette VLAN au trafic provenant de cet appareil et le transmettra au routeur Vigor, qui routera ensuite ce trafic vers d'autres VLAN.

Dans cette situation, les performances de routage entre les VLAN peuvent être limitées par la liaison physique du routeur. Par exemple, pour les modèles Vigor2866 et PQ2200xb, au lieu d'une vitesse de lien de 2,5 Gbps, le débit de routage entre les VLAN est limité par l'uplink à 1 Gbps vers le Vigor2866.

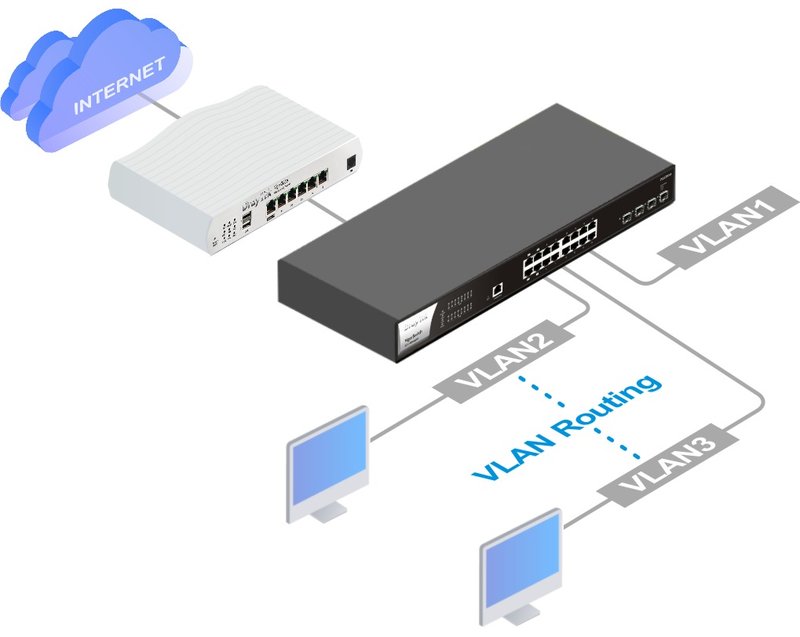

Les commutateurs Vigor L2+ PQ2200xb et P2540x peuvent être utilisés pour effectuer un routage entre des réseaux séparés au niveau 3 (niveau IP) afin d'obtenir de meilleures performances.

Cet article montre comment configurer le routage VLAN sur un Vigor Switch.

Configuration du routeur Vigor

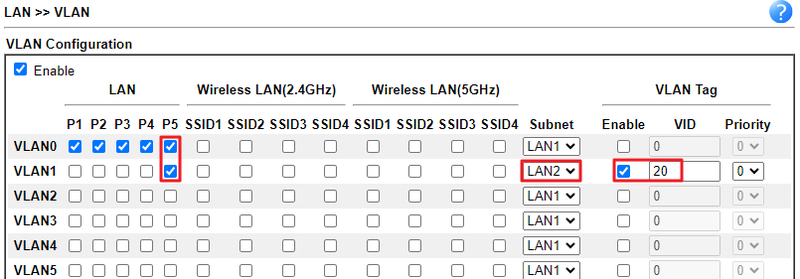

1. Accédez à LAN >> VLAN pour activer la fonction VLAN et configurez-la comme suit :

**VLAN0 (LAN1)** : réseau de gestion utilisé pour gérer les interfaces WUI du routeur et du commutateur.
Inclure tous les ports LAN
Sélectionner le sous-réseau LAN1
Ne pas activer l'étiquette VLAN

**VLAN1 (LAN2)** : réseau où la liaison montante du commutateur est connectée.
Inclure le port LAN auquel le commutateur va être connecté
Sélectionner "LAN2" pour le sous-réseau
Activer l'étiquette VLAN et entrer un numéro pour VID. Ici, nous définissons VID sur 20.

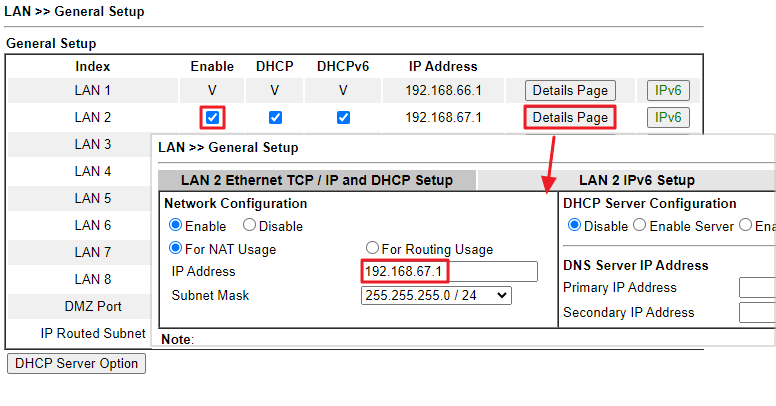

2. Accédez à LAN >> Général. Activez les interfaces LAN et modifiez l'IP comme suit :

**LAN1** :

IP : 192.168.66.1

Masque de sous-réseau : 255.255.255.0/24

**LAN2** :

IP : 192.168.67.1

Masque de sous-réseau : 255.255.255.0/24

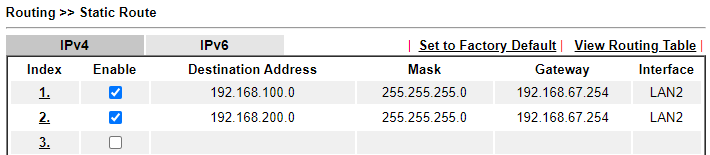

3. Accédez à Routing >> Route statique. Ajoutez deux routes pour LAN3 et LAN4 qui pointent vers l'adresse IP interface LAN2 du commutateur qui sera configurée ultérieurement.

**Route1** :

Adresse de destination : 192.168.100.0/24

Adresse IP de la passerelle : 192.168.67.254

Interface réseau : LAN2

**Route2** :

Adresse de destination : 192.168.200.0/24

Adresse IP de la passerelle : 192.168.67.254

Interface réseau : LAN2

Configuration du commutateur (modèle PQ2200xb)

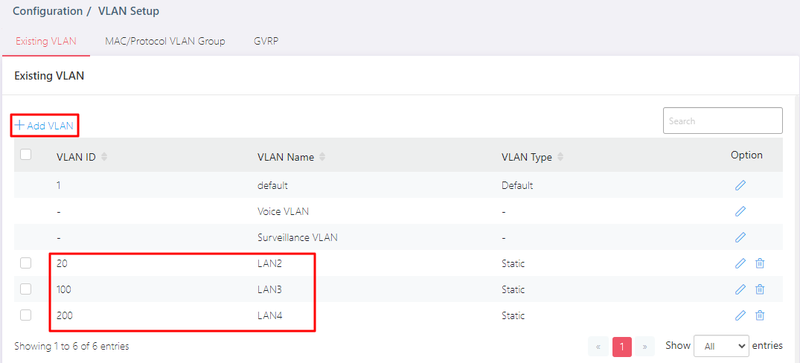

1. Accédez à Configuration / VLAN Setup pour ajouter les VLANs pour LAN2, LAN3 et LAN4.

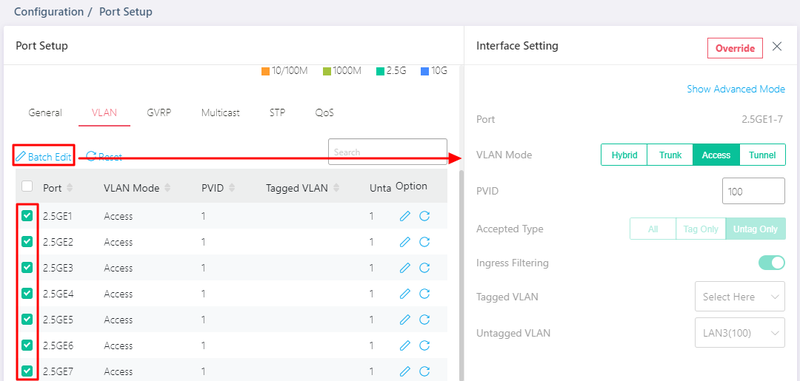

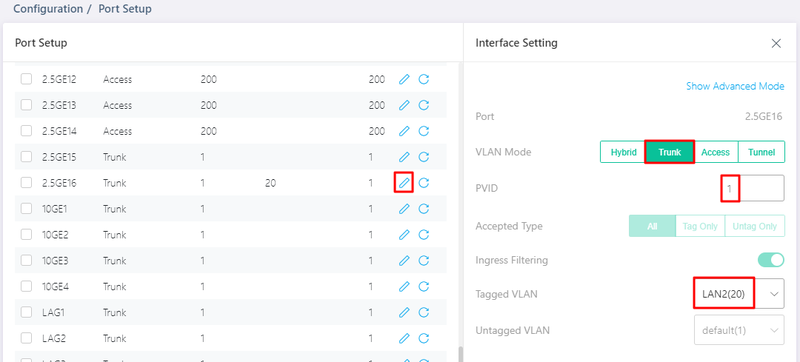

2. Accédez à Configuration / Port Setup pour configurer les ports des appareils et le routeur dans l'onglet VLAN.

Dans cet article,

**GE1~GE7** : appareils de LAN3
**GE8~GE14** : appareils de LAN4
**GE16** : liaison montante connectée au routeur.

Vous pouvez sélectionner plusieurs ports et utiliser l'option Batch Edit pour les configurer en même temps.

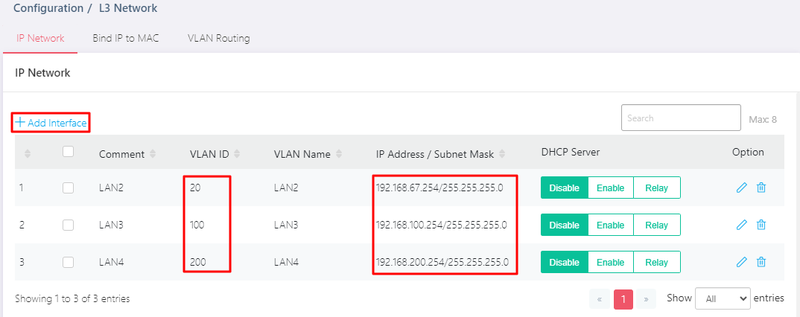

3. Accédez à Configuration / L3 Network pour ajouter les interfaces de LAN2, LAN3 et LAN4 pour le routage VLAN dans l'onglet IP Network.

**LAN2** :

ID VLAN : 20

IP : 192.168.67.254

**LAN3** :

ID VLAN : 100

IP : 192.168.100.254

**LAN4** :

ID VLAN : 200

IP : 192.168.200.254

Note : L'interface VLAN de gestion ne peut pas être utilisée pour le routage VLAN.

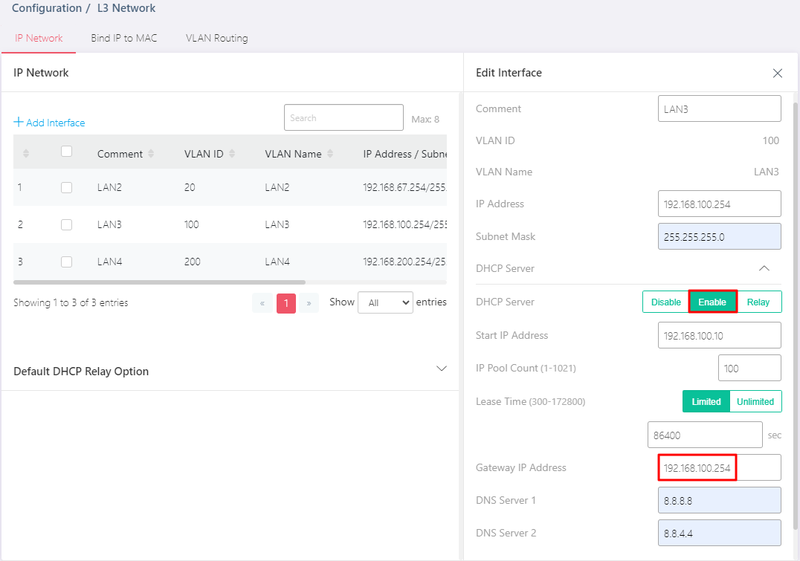

4. Activez le serveur DHCP pour LAN3 et LAN4.

Le paramètre DHCP Gateway du LAN doit utiliser l'adresse IP de l'interface VLAN Routing configurée précédemment.

Par exemple, 192.168.100.254 est l'adresse IP de l'interface VLAN Routing du commutateur.

Configuration du commutateur (modèle P2540x)

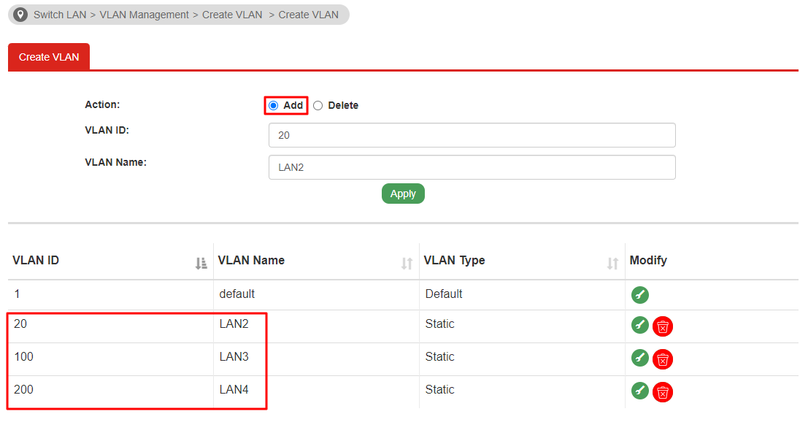

1. Accédez à Switch LAN > VLAN Management > Créer VLAN pour ajouter les VLANs pour LAN2, LAN3 et LAN4.

2. Dans la configuration des interfaces :

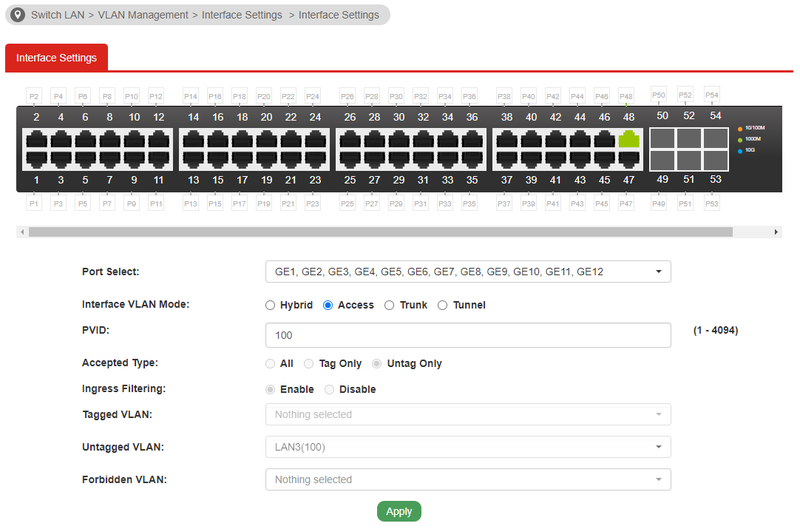

**GE1~GE12** : appareils de LAN3
**GE13~GE24** : appareils de LAN4

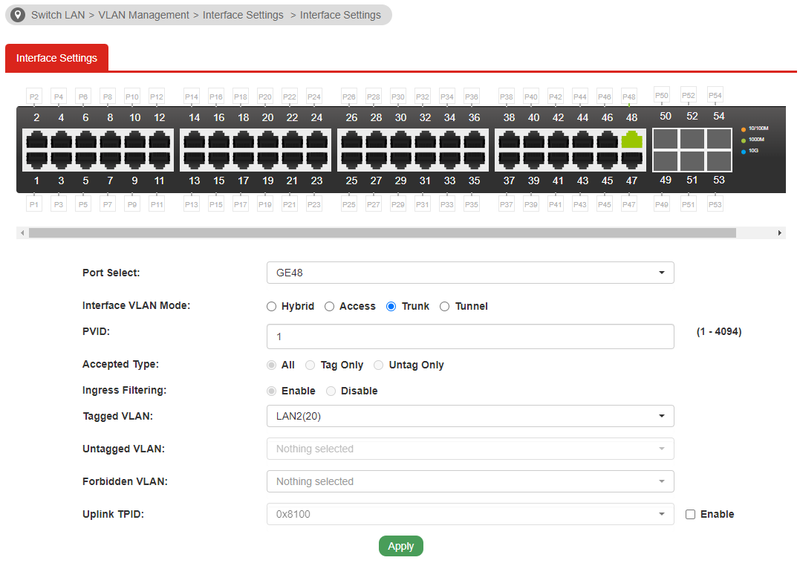

**GE48** : liaison montante connectée au routeur.

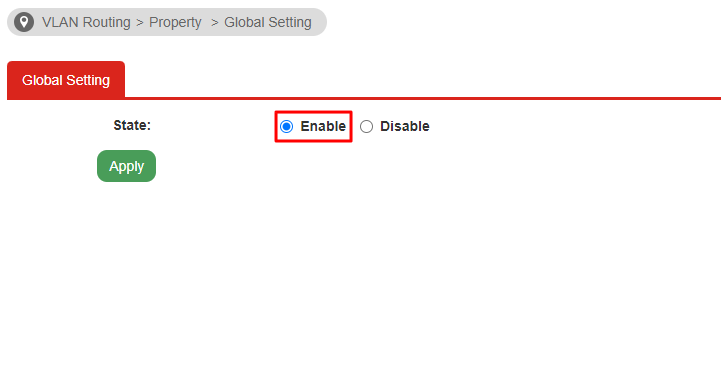

3. Accédez à VLAN Routing > Propriétés > Configuration globale pour activer le routage VLAN.

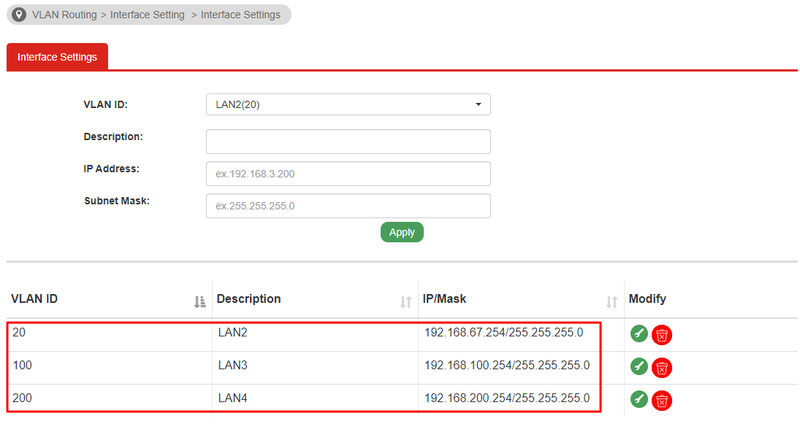

4. Dans la configuration des interfaces, ajoutez les interfaces de LAN2, LAN3 et LAN4 pour le routage VLAN.

**LAN2** :

ID VLAN : 20

IP : 192.168.67.254

**LAN3** :

ID VLAN : 100

IP : 192.168.100.254

**LAN4** :

ID VLAN : 200

IP : 192.168.200.254

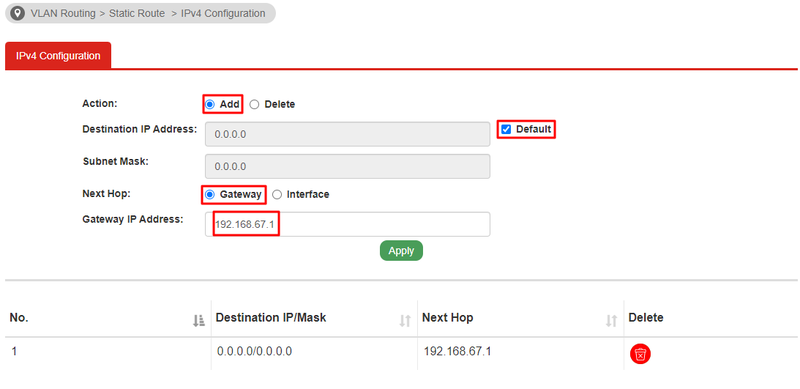

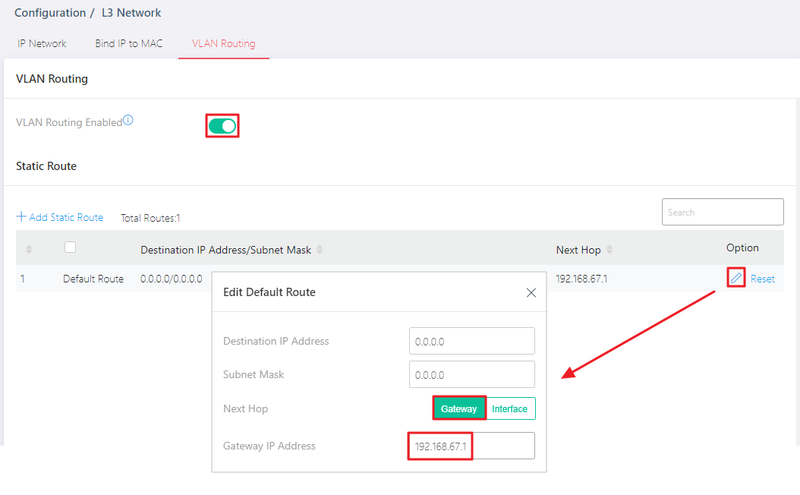

5. Dans la configuration IPv4, configurez-le pour assigner une route par défaut aux appareils connectés au commutateur.

Sélectionnez Ajouter.
Cochez Défaut.
Sélectionnez Passerelle comme Prochain saut.
Entrez l'adresse IP LAN2 du routeur en tant qu'Adresse IP de la passerelle. Ici, nous définissons 192.168.67.1.

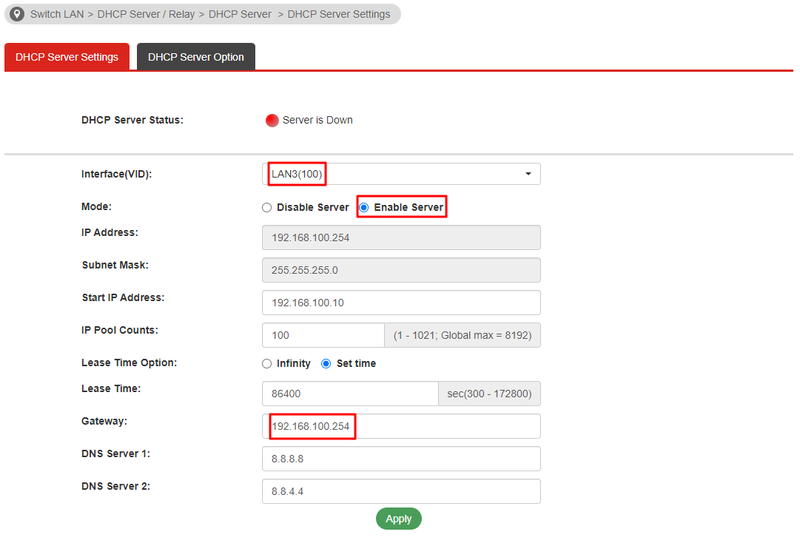

6. Accédez à Switch LAN > Serveur DHCP > Configuration du serveur DHCP pour activer le serveur DHCP pour LAN3 et LAN4.

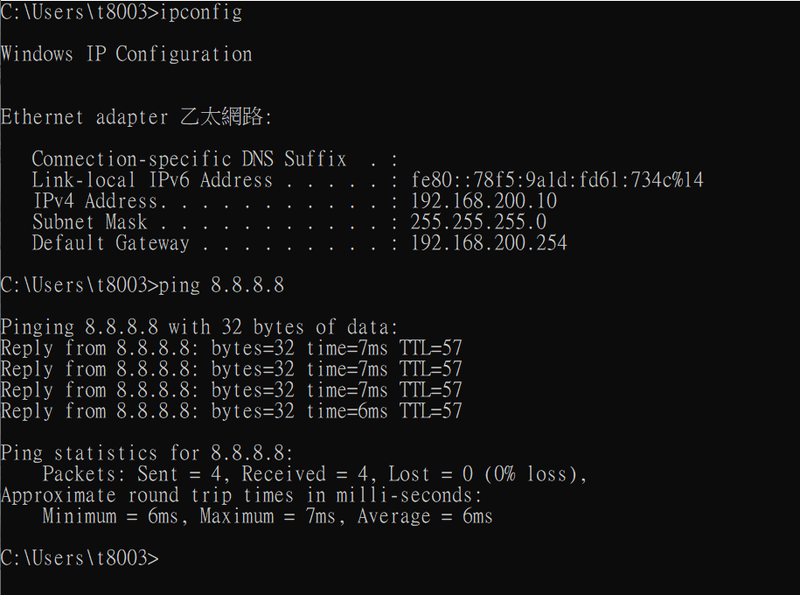

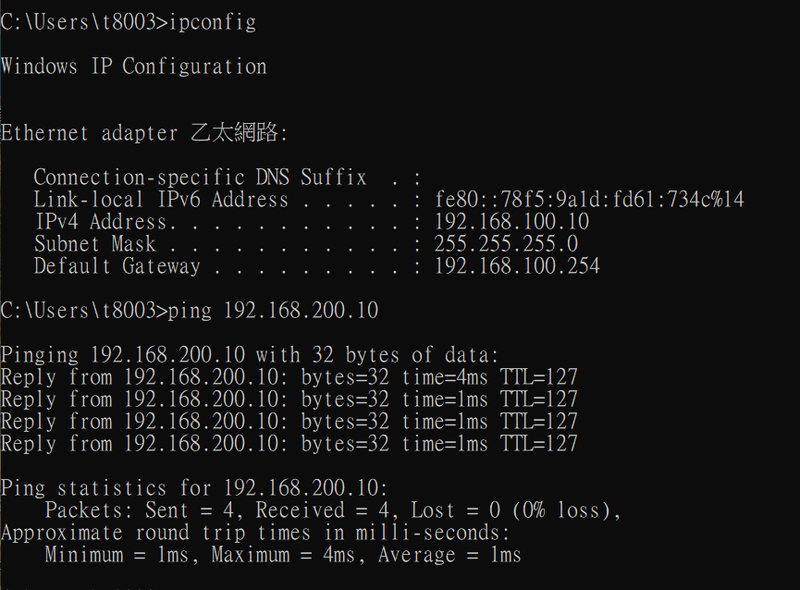

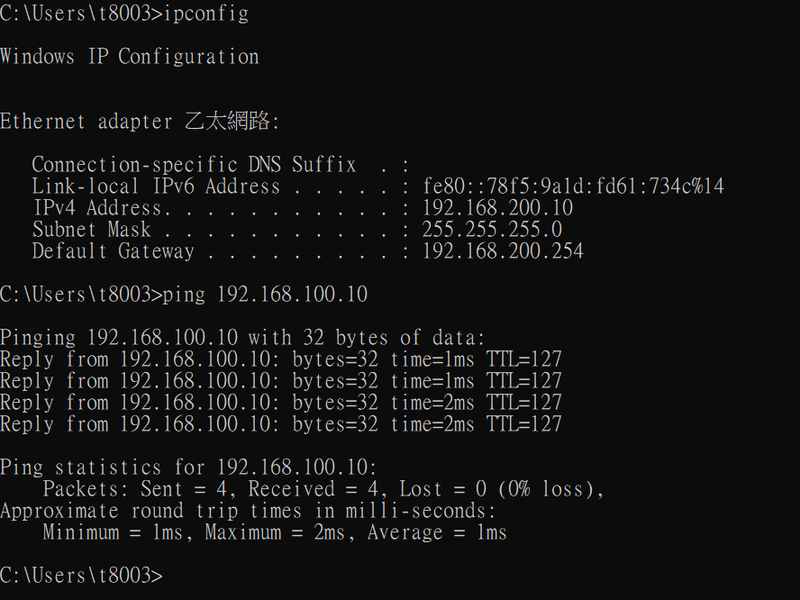

Le paramètre DHCP Gateway du LAN doit utiliser
