Comment utiliser la capture de paquets pour capturer des paquets (pour Vigor3910/2962)

Les paquets sont utiles pour le dépannage dans la plupart des cas. Cependant, si nous voulons capturer les paquets envoyés depuis le port WAN vers Internet, il faut généralement ajouter un appareil entre eux pour effectuer la capture. Par conséquent, nous avons intégré une fonctionnalité permettant de capturer et télécharger directement les paquets dans Vigor3910/2962. Voici les étapes pour utiliser la capture de paquets :

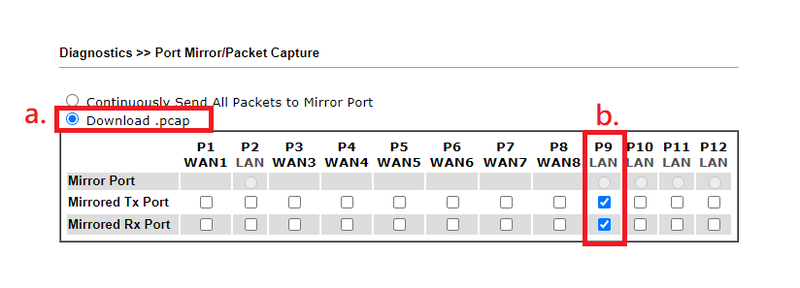

1. Allez à Diagnostics >> Port Mirror/Packet Capture,

Sélectionnez Download .pcap

Sélectionnez le port WAN ou LAN depuis lequel vous souhaitez capturer les paquets.

2. Configuration

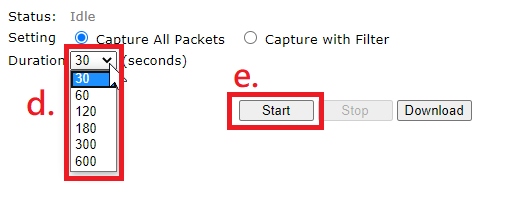

Option 1 : Capturer tous les paquets

Sélectionnez Durée

Cliquez sur Démarrer

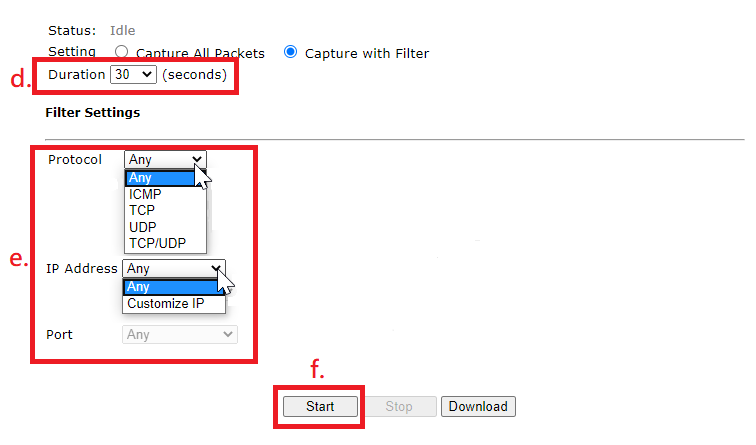

Option 2 : Capturer avec filtre

Dans la section Filtrage, configurez le Protocole, l'IP ou le Port.

Cliquez sur Démarrer

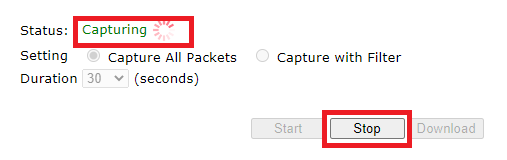

3. Pendant la capture, l'état sera affiché comme étant en cours de capture.

(Facultatif) Cliquez sur Arrêter.

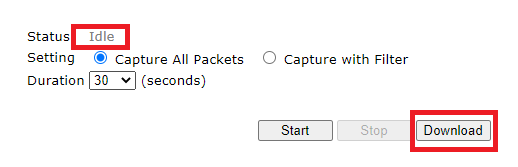

4. Une fois la capture terminée, l'état sera affiché comme Idle, cliquez alors sur Télécharger.

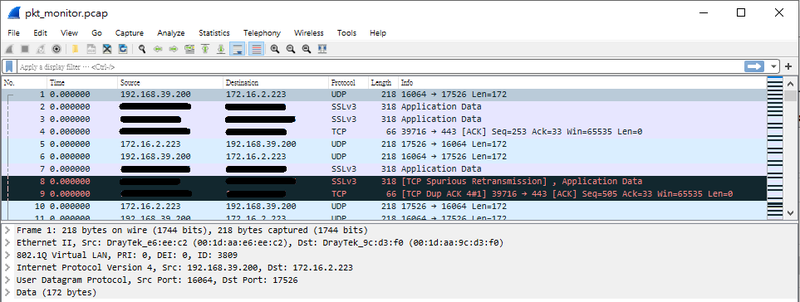

5. Après le téléchargement, vous obtiendrez un fichier de paquet nommé pkt_monitor.pcap que vous pouvez ouvrir avec Wireshark pour vérifier les paquets.

NOTE : La taille maximale du paquet est de 200 Mo. Si la limite est dépassée, le processus de capture s'arrêtera automatiquement.

Captures d'écran
