Comment utiliser le diagnostic de politique de routage

Le diagnostic de politique de routage nous aide à simuler quel chemin un paquet empruntera, en particulier lorsque beaucoup de routes statiques et de politiques de routage sont présentes sur la routeur. Cette fonction est accessible dans Diagnostics > Diagnostic de Politique de Routage (ou Load Balance/Route Policy > Diagnose pour les versions anciennes).

Analyser un paquet unique

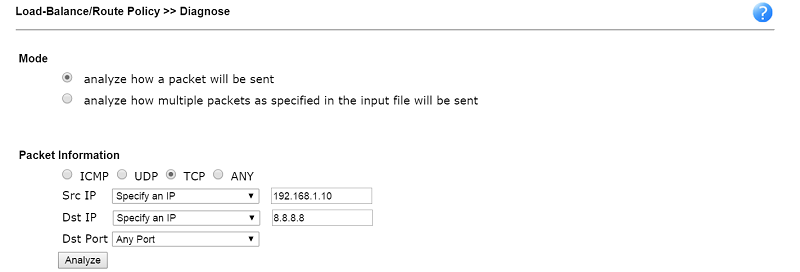

1. Sélectionnez Analyze a single packet pour le Mode.

2. Spécifiez le type du paquet, puis cliquez sur Analyze.

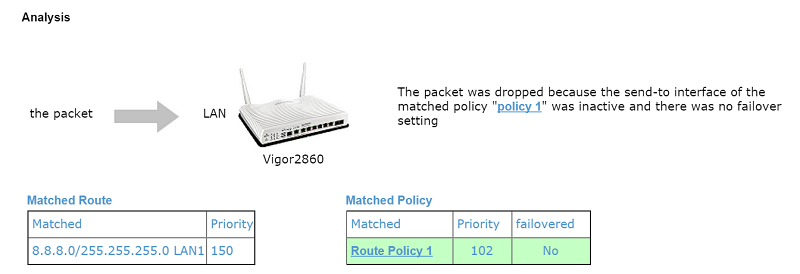

3. Le résultat de l'analyse s'affichera.

Le résultat montre comment les paquets seront envoyés. Dans cet exemple, le paquet provenant de 192.168.1.10 vers 8.8.8.8 pour une connexion TCP correspond à deux règles : une route statique avec priorité 150 et la Politique de Routage 1 avec priorité 102. Comme la Politique de Routage 1 a une priorité plus élevée (numéro plus bas), le paquet suivra la Politique de Routage 1. "Failovered" est indiqué comme "No", ce qui signifie que la Politique de Routage n'a pas de paramètre de failover ; par conséquent, si l'interface spécifiée est inactive, le paquet sera rejeté.

Analyser plusieurs paquets

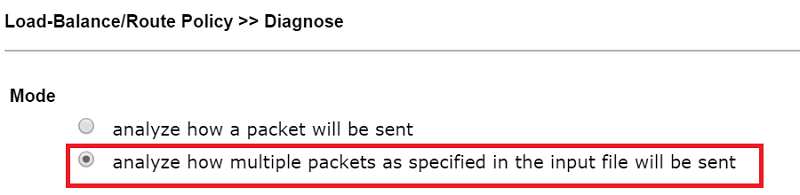

1. Sélectionnez Analyze multiple packets by uploading an input file pour le Mode.

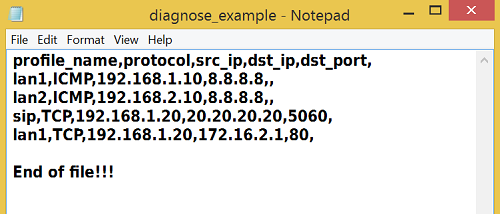

2. Préparez un fichier CSV pour décrire les paquets à analyser. Chaque ligne doit contenir le nom du profil, le protocole, l'adresse IP source, l'adresse IP destination et le port de destination, séparés par des virgules. Nous pouvons également télécharger un exemple de fichier depuis l'interface graphique. NOTE : Il est nécessaire d'avoir une entrée valide pour chaque champ, et "any" n'est pas accepté, sauf que le "port de destination" peut être laissé vide pour le protocole ICMP.

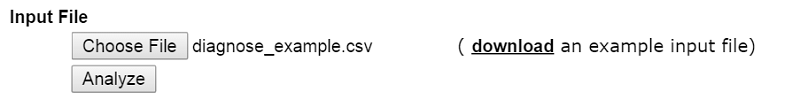

3. Cliquez sur Choose File pour télécharger le fichier CSV, puis cliquez sur Analyze.

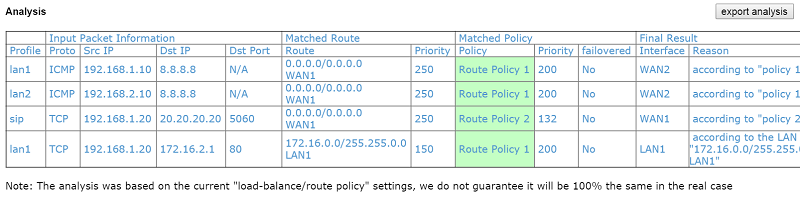

4. Les résultats s'afficheront. Nous pouvons également exporter les résultats dans un fichier CSV.
