Relay DHCP sur le réseau VPN

Le routeur Vigor peut agir en tant qu'Agent de Relais DHCP (DHCP Relay Agent) lorsque le serveur DHCP n'est pas sur le LAN local (par exemple, sur un réseau distant via le VPN ou une autre site WAN). Le routeur transmettra alors les demandes DHCP au serveur DHCP. Pour que le routeur agisse en tant qu'Agent de Relais DHCP lorsqu'un serveur DHCP est situé dans la zone du réseau distant du VPN, il est nécessaire d'effectuer les étapes suivantes.

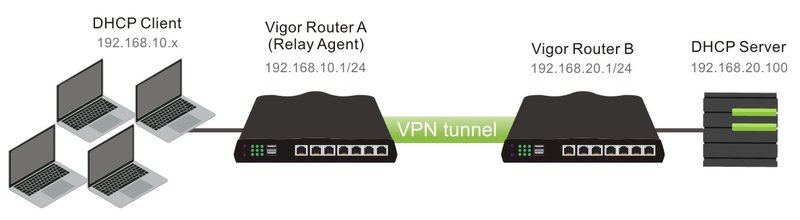

Dans cet exemple, le routeur Vigor A (192.168.10.1) agit en tant qu'agent de relais et transmet les demandes DHCP au serveur DHCP (192.168.20.100) dans le réseau distant via le VPN.

Configuration du routeur Vigor A

Étape 1 : création d'une connexion VPN

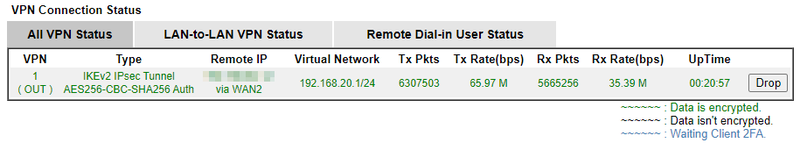

Sur les deux routeurs, allez à VPN and Remote Access >> LAN-to-LAN pour configurer une connexion de type LAN-to-LAN.

Étape 2 : activation de l'agent relay DHCP sur le routeur Vigor A

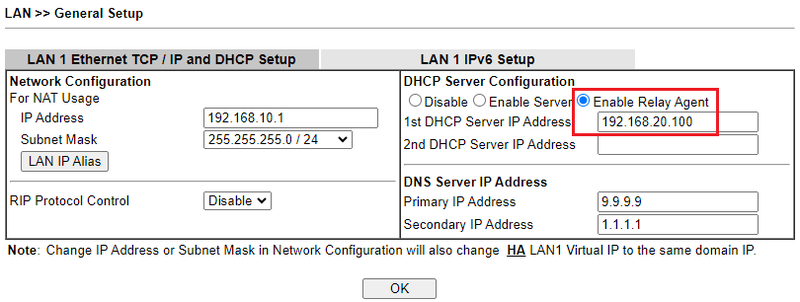

1. Allez à LAN >> General Setup, activez "Enable Relay Agent" et entrez l'adresse IP du serveur DHCP situé dans la zone réseau distante du VPN.

Avec cette configuration, le routeur transmettra les demandes DHCP au serveur DHCP via le réseau VPN.

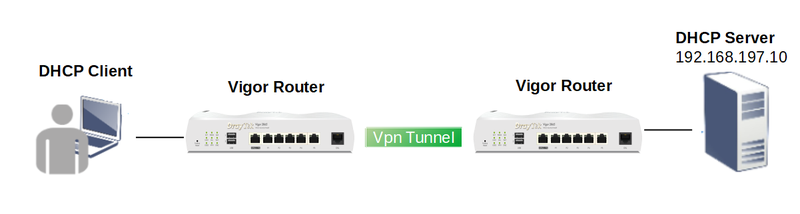

Étapes supplémentaires pour une configuration complète

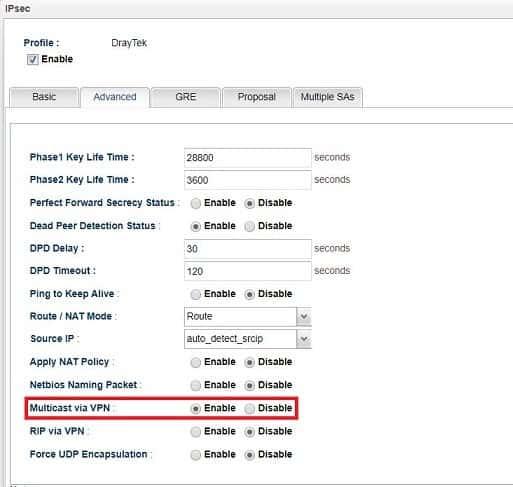

1. Allez à VPN and Remote Access >> VPN Profiles, sélectionnez le profil de connexion au serveur DHCP et activez "Enable" pour Multicast via VPN dans la page Avancée.

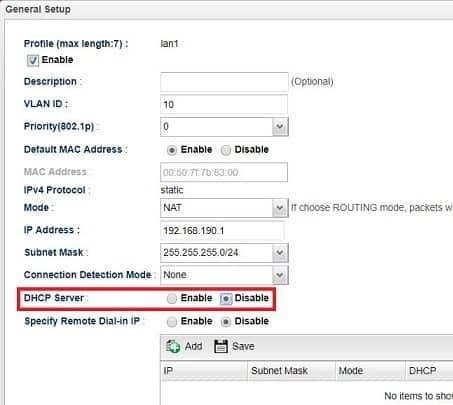

2. Allez à LAN >> General Setup, sélectionnez le profil LAN qui doit obtenir des adresses IP du serveur distant puis cliquez sur Éditer. Désactivez l'option "DHCP Server", puis appliquez les modifications.

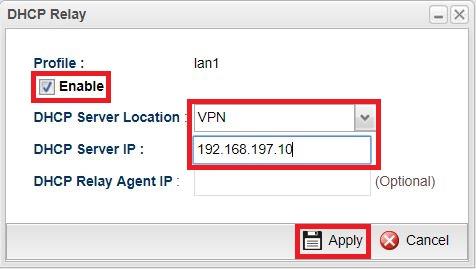

3. Allez à la page DHCP Relay, sélectionnez le profil LAN, puis cliquez sur Éditer.

• Activez l'option "Enable"
• Sélectionnez "VPN" pour la localisation du serveur DHCP
• Entrez l'adresse IP du serveur DHCP dans le champ "DHCP Server IP"
• Appliquez les paramètres.

Avec cette configuration, le routeur transmettra les demandes DHCP via le réseau VPN.
