Tunnel GRE entre teltonika RUT950 et un routeur DrayTek

Le Generic Routing Encapsulation (GRE) est un protocole simple d'enveloppe de paquets IP. Un tunnel GRE est utilisé pour envoyer des paquets IP d'un réseau à un autre, sans qu'ils soient analysés par les routeurs intermédiaires. Cet article montre comment configurer un tunnel GRE entre le routeur Teltonika RUT950 et un routeur DrayTek.

Paramètres du routeur teltonika RUT950

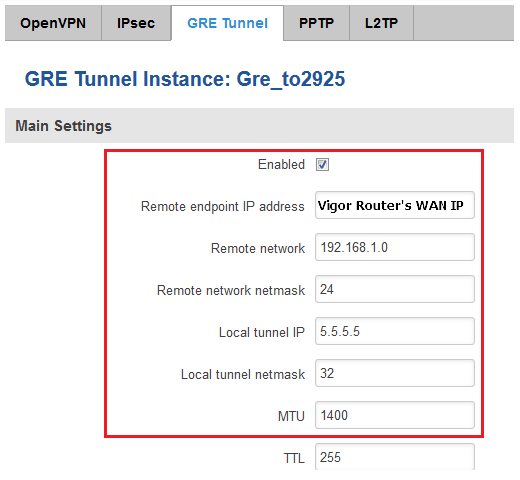

1. Accédez à la page Tunnel GRE et créez le profil comme suit :

• Entrez l'adresse IP WAN du routeur Vigor dans Remote Endpoint IP address
• Entrez l'adresse IP réseau LAN et le masque de sous-réseau du routeur Vigor dans Remote network et Remote network netmask
• Entrez une adresse IP locale pour le tunnel (c'est l'IP GRE) et utilisez "32" comme masque de sous-réseau local
• Utilisez 1400 pour MTU

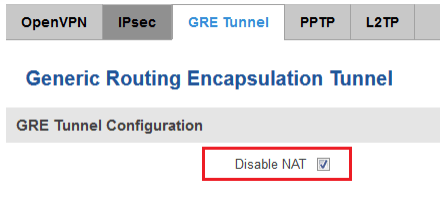

2. Cochez la case Disable NAT dans la configuration du tunnel GRE.

Paramètres du routeur DrayTek

#### DrayOS

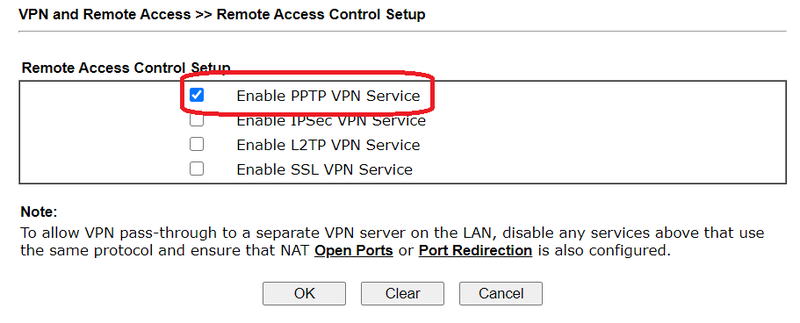

Avant de configurer le tunnel, assurez-vous que le service PPTP est activé dans VPN and Remote Access >> Remote Access Control.

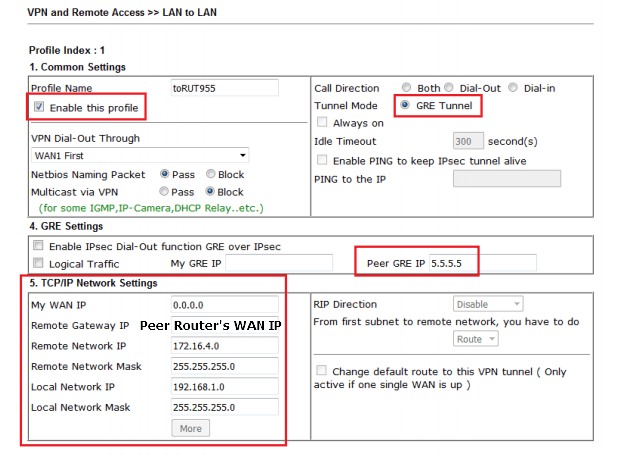

1. Accédez à la page VPN and Remote Access >> LAN to LAN et cliquez sur un numéro d'index disponible pour créer un profil comme suit :

• Dans Common Settings, donnez un nom de profil, activez ce profil et sélectionnez GRE Tunnel.
• Dans GRE Settings, entrez l'IP Peer GRE avec l'adresse IP GRE configurée sur le routeur Teltonika RUT950.
• Dans TCP/IP Network Settings, entrez Remote Gateway IP comme adresse IP WAN du routeur Teltonika RUT950.
• Entrez Remote Network IP/Mask avec le réseau LAN du routeur Teltonika RUT950.

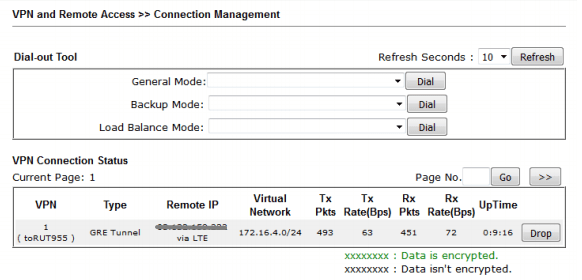

2. Le tunnel GRE sera actif dès que les configurations sont terminées. Vous pouvez vérifier l'état dans VPN and Remote Access >> Connection Management.

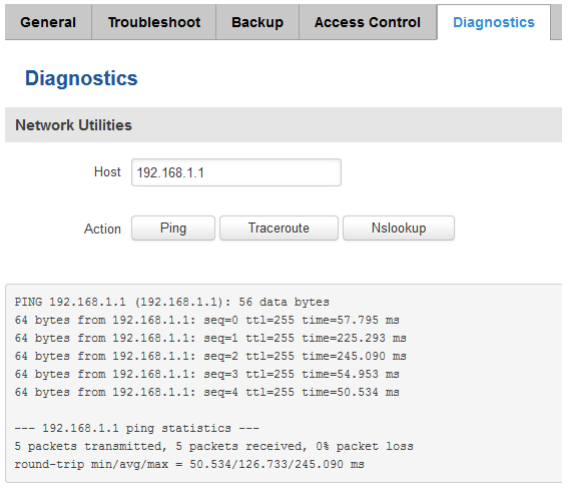

3. Vous pouvez utiliser la fonction Ping pour vérifier la connectivité entre le routeur Teltonika et le routeur Vigor.

#### Linux

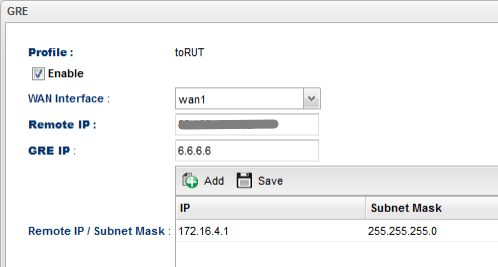

1. Accédez à la page VPN and Remote Access >> VPN Profiles >> GRE, cliquez sur Ajouter puis créez un profil comme suit :

• Entrez un nom de profil et cochez Enable
• Sélectionnez l'interface WAN qui se connecte au routeur Teltonika
• Entrez l'adresse IP WAN du routeur Teltonika RUT950 pour Remote IP
• Entrez l'IP GRE configurée sur le routeur Teltonika comme Local tunnel IP
• Ajoutez le réseau LAN du routeur Teltonika à Remote Network IP/Mask

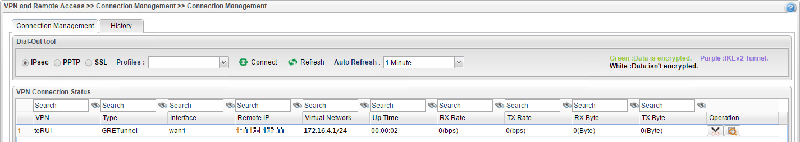

2. Le tunnel GRE sera actif dès que les configurations sont terminées. Vous pouvez vérifier l'état du tunnel dans VPN and Remote Access >> Connection Management.

3. Vous pouvez utiliser la fonction Ping pour vérifier la connectivité entre le routeur Teltonika et le routeur Vigor.

Captures d'écran
