Configuration d'un réseau PPTP VPN entre un routeur DrayOS et Vigor3900/2960

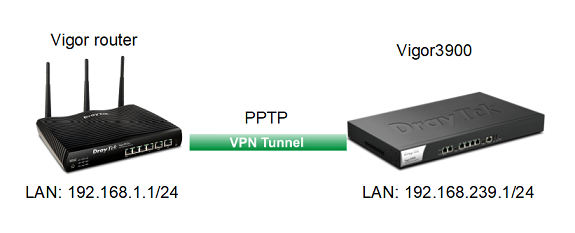

Ce document montre comment configurer un réseau PPTP VPN entre un routeur Vigor et un Vigor3900/2960. La topologie utilisée permet à chaque appareil d'être soit le serveur, soit le client du réseau PPTP. Par conséquent, cet article est divisé en deux parties pour démontrer comment établir la connexion PPTP VPN entre un routeur Vigor et un Vigor3900/2960 lorsque l'un d'eux joue le rôle de serveur.

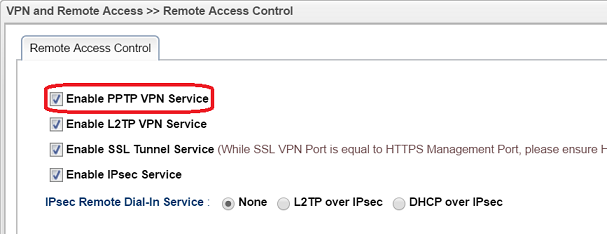

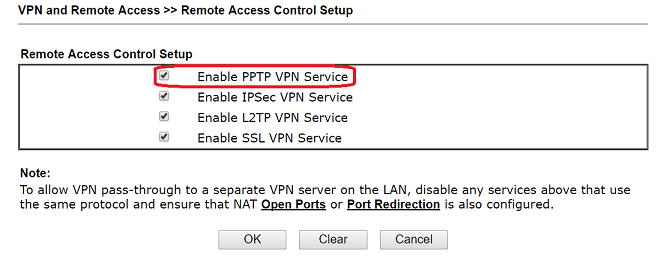

Avant de configurer les paramètres du réseau, assurez-vous que le service PPTP est activé sur la page "VPN and Remote Access >> Remote Access Control" pour le routeur qui agit en tant que serveur VPN.

Partie A : DrayOS router comme serveur VPN

Configuration du DrayOS router (appel entrant)

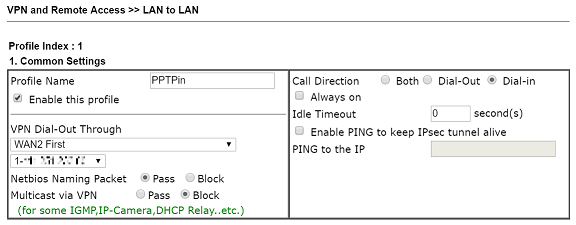

1. Paramètres généraux

Donnez un nom au profil
Activez ce profil
Sélectionnez "Dial-in" pour la direction de l'appel

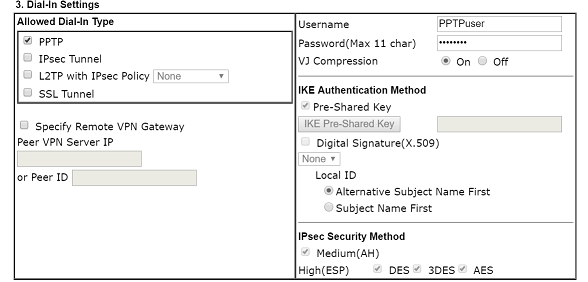

2. Paramètres d'appel entrant

Autorisez le PPTP appel entrant
Entrez le nom d'utilisateur et le mot de passe

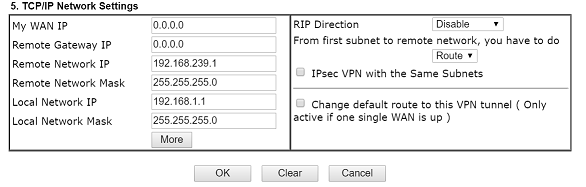

3. Paramètres réseau TCP/IP

Entrez l'adresse IP LAN du Vigor3900 dans "Remote Network IP/Mask"
Cliquez sur OK

Configuration du Vigor3900/2960 (appel sortant)

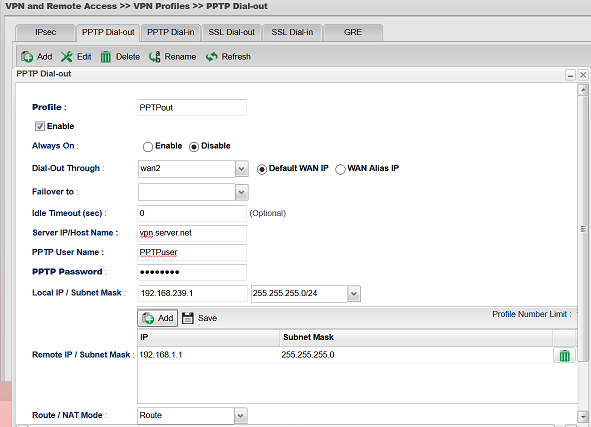

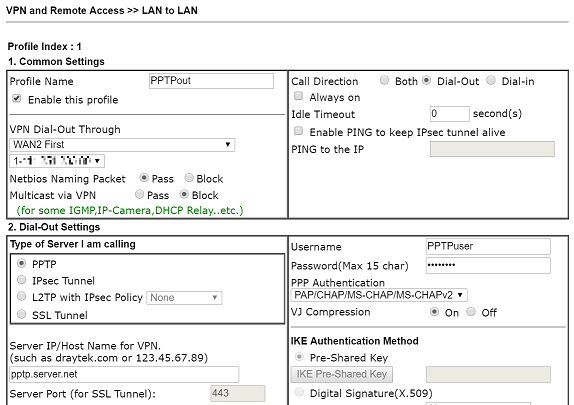

4. Allez à "VPN and Remote Access >> VPN Profiles", cliquez sur Ajouter dans l'onglet PPTP Dial-out,

Donnez un nom au profil
Cochez Activer
Sélectionnez l'interface WAN connectée au routeur DrayOS pour le dial-out
Entrez l'IP WAN ou le nom d'hôte du routeur Vigor dans "Server IP/Host Name"
Entrez le nom d'utilisateur et le mot de passe PPTP comme ceux de la étape 2.
Entrez l'adresse IP LAN du Vigor3900 dans "Local IP/Subnet Mask"
Entrez l'adresse IP LAN du routeur Vigor dans "Remote IP/Subnet Mask"
Cliquez sur Appliquer

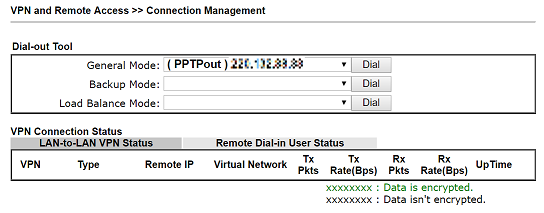

Maintenant, vous pouvez aller à "VPN and Remote Access >> Connection Management" pour établir la connexion VPN.

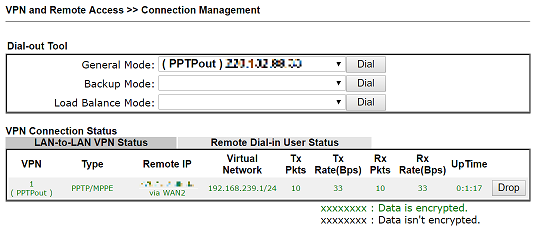

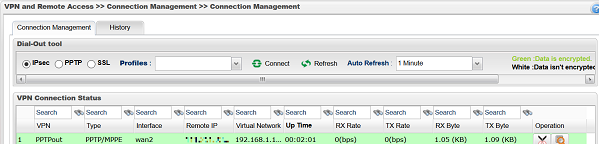

Après une connexion réussie au réseau PPTP, vous pouvez voir l'état ci-dessous.

Partie B : Vigor3900/2960 comme serveur VPN

Configuration du Vigor3900/2960 (appel entrant)

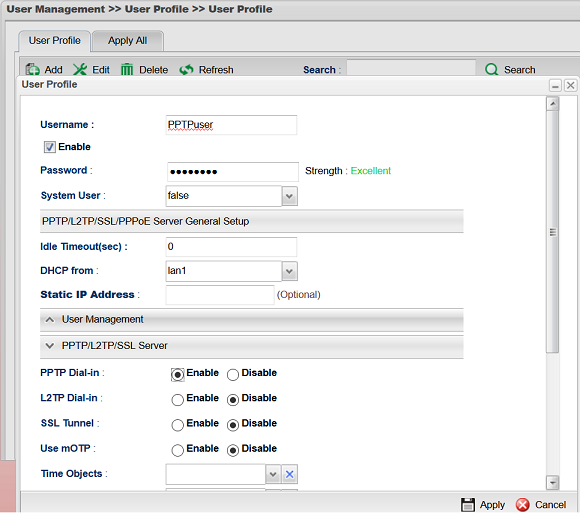

1. Allez à "User Management >> User Profile", cliquez sur Ajouter,

Activez le profil
Entrez un nom d'utilisateur et un mot de passe
Activez l'appel entrant PPTP dans la section Serveur PPTP/L2TP/SSL
Cliquez sur Appliquer

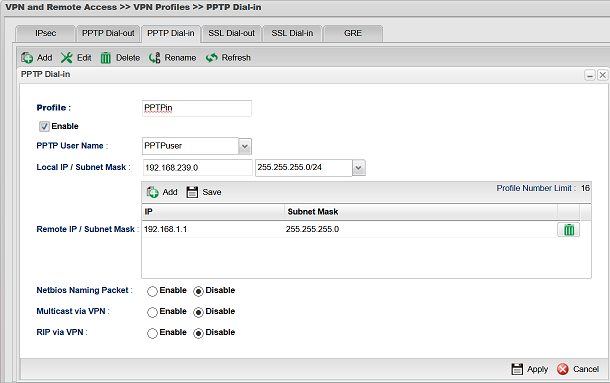

2. Allez à "VPN and Remote Access >> VPN Profiles", cliquez sur Ajouter dans l'onglet PPTP Dial-in,

Donnez un nom au profil
Cochez Activer
Sélectionnez le profil utilisateur pour la connexion PPTP dans les options de nom d'utilisateur PPTP
Entrez l'adresse IP LAN du Vigor3900 dans "Local IP/Subnet Mask"
Entrez l'adresse IP LAN du routeur Vigor dans "Remote IP/Subnet Mask"
Cliquez sur Appliquer
