Ajout d'une connexion LTE à un routeur large bande en utilisant VigorLTE 200 ou Vigor2620L en mode pont LTE

Cette article explique comment utiliser le Vigor2620L ou VigorLTE200n en mode pont LTE et fournir une connectivité LTE transparente à un routeur large bande.

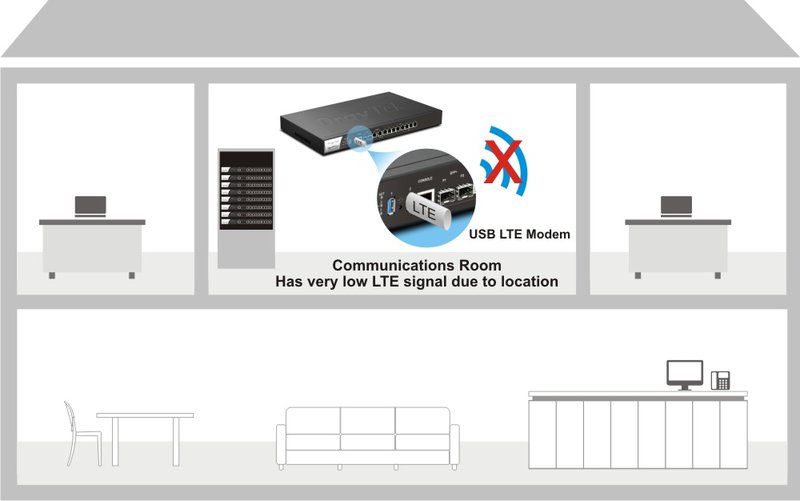

Vous pouvez rencontrer une situation où vous souhaitez ajouter LTE comme connexion WAN de secours à un routeur large bande dans un centre de données ou une salle de communication, mais il n'y a pas ou le signal LTE est très faible. Une situation typique est illustrée par le diagramme ci-dessous. Un modem LTE USB est attaché au routeur large bande pour la connexion WAN de secours, mais puisque le signal LTE est inexistant, il ne sera pas possible d'utiliser cette option.

Proposition de solution

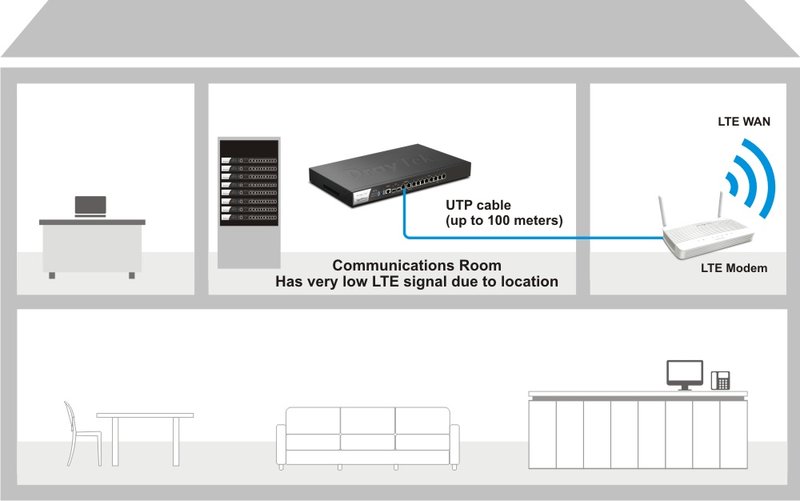

La solution proposée consiste à installer un modem pont LTE externe situé dans l'endroit où le signal LTE est fort et se connecter au routeur large bande dans le centre de données par câble UTP pouvant atteindre jusqu'à 100 mètres, comme illustré dans le diagramme ci-dessous. Cette solution fournira une connexion WAN LTE fiable sans perte de signal pour le modem LTE.

Solution DrayTek

La solution ici consiste à utiliser soit le routeur DrayTek Vigor2620L ou VigorLTE 200 LTE. Ces routeurs ont l'option de les configurer en tant que pont modem LTE. Le port LAN du routeur est ensuite connecté au port WAN du routeur large bande dans le centre de données.

Les deux modèles, Vigor2620L et VigorLTE 200, disposent d'un modem LTE intégré déverrouillé qui accepte des cartes SIM standard de fournisseurs majeurs. Ces routeurs ont deux emplacements pour les cartes SIM. Une carte SIM d'un autre fournisseur peut être installée simultanément pour fournir un redondant si la connexion LTE primaire tombe en panne.

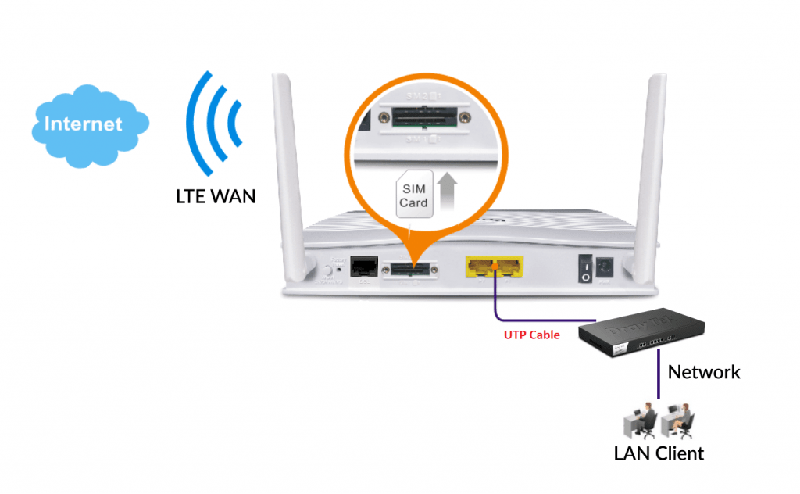

Le diagramme ci-dessous montre la topologie du réseau où nous avons un Vigor2620L configuré en mode pont. Un câble UTP est utilisé pour connecter le port LAN de Vigor2620L au port Ethernet WAN du routeur large bande. Le Vigor2620L peut être placé près d'une fenêtre ou à d'autres emplacements appropriés qui ont un signal LTE fort. Comme mentionné précédemment, le câble UTP peut atteindre jusqu'à 100 mètres de long, donc la cabling structurelle dans l'édifice peut être utilisée pour la connexion.

Puisque le routeur LTE (Vigor2620L) deviendra transparent en mode pont, le routeur large bande attaché aura besoin de fournir une authentification si nécessaire. Généralement, seul le client DHCP doit être activé dans la configuration WAN du routeur large bande.

Configuration du mode pont sur les routeurs LTE Vigor

Pour configurer le mode pont LTE sur Vigor2620L et VigorLTE 200, suivez les étapes ci-dessous.

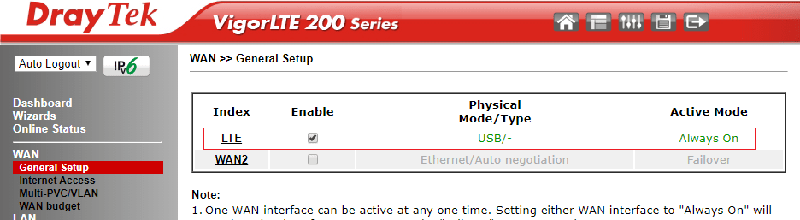

1. Accédez à WAN > Général Setup. Vérifiez si la WAN LTE est définie sur "Always ON".

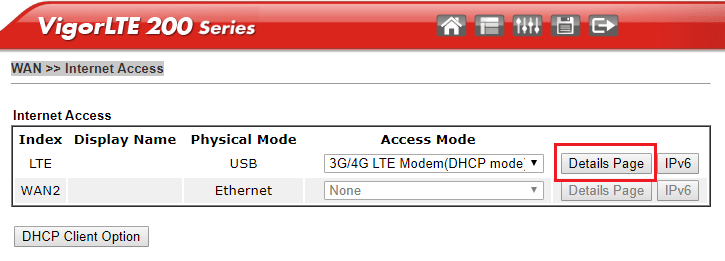

2. Accédez à WAN > Internet Access - Pour le Mode d'accès, sélectionnez 3G/4G LTE Modem (DHCP mode) - Cliquez sur Details Page

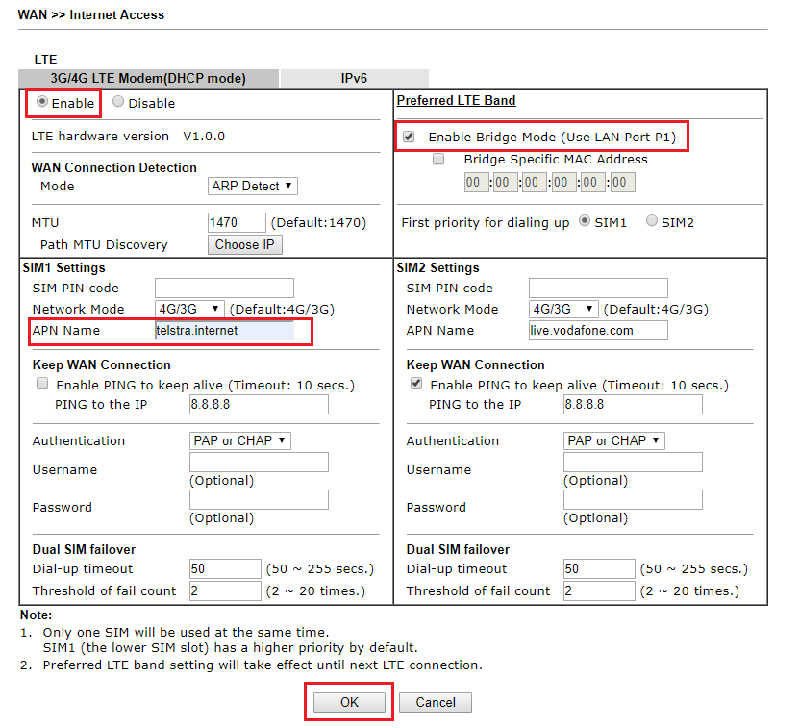

3. Activez le Mode Pont- Sélectionnez Enable - Entrez le nom de l'APN pour le fournisseur de services - Sélectionnez Enable Bridge Mode (Use LAN port P1) - Sélectionnez la fente SIM souhaitée à utiliser (SIM 1 est sélectionnée ici)- Cliquez sur OK pour enregistrer

Vous remarquerez que le port LAN 1 est utilisé comme port pont et doit être connecté au routeur large bande.

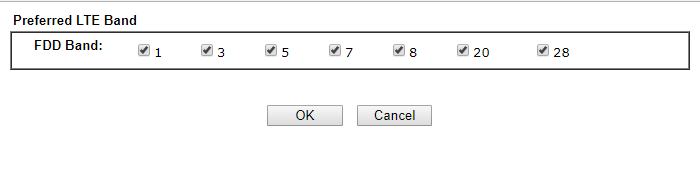

Une étape optionnelle consiste à sélectionner la bande LTE préférée. Pour ce faire, cliquez sur l'option Preferred LTE Band sur la page de configuration. Ensuite, sélectionnez la bande requise sur la page suivante.

Captures d'écran
