Client Tag and Service Tag

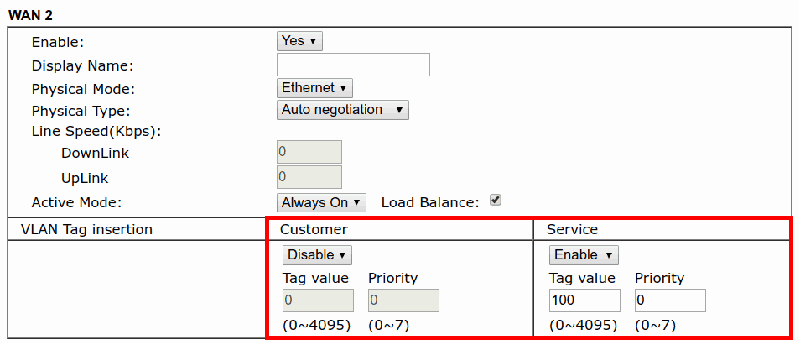

Les routeurs DrayTek récents sont compatibles avec QinQ en étendant l'option de tag VLAN au client tag et service tag. Le client tag est ce que nous avons toujours supporté, tandis que le service tag permet à l'ISP d'identifier le trafic provenant de différents clients. Sur le routeur, le client tag et le service tag fonctionnent différemment lorsque vous utilisez la configuration Multi-PVC/VLAN pour les services triple-play, tels que IPTV.

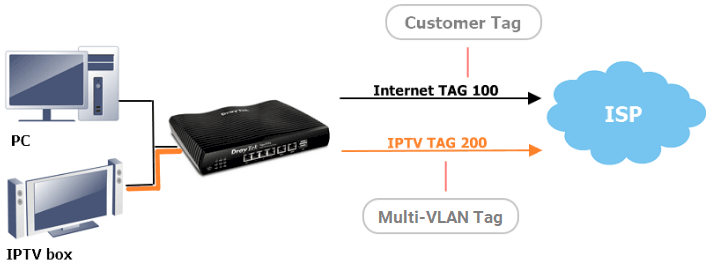

Client tag

Aussi appelé inner tag (tag interne), il est ajouté uniquement au canal principal et n'affecte pas les autres canaux configurés dans le Multi-PVC/VLAN.

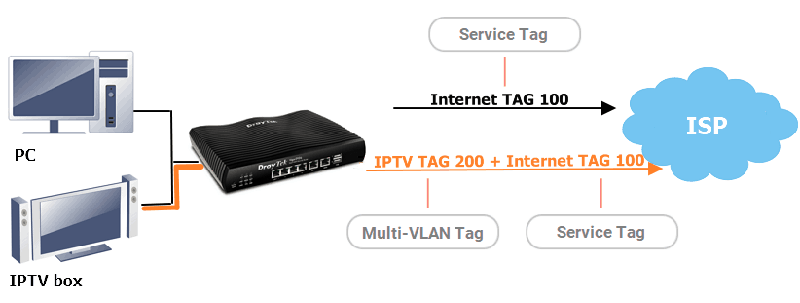

Service tag

Aussi appelé outer tag (tag externe), il est ajouté au canal principal ainsi qu'aux autres canaux configurés sur la même interface. Le service tag est l'option lorsque l'ISP fournit des services triple-play par paquets QinQ.

Résumé

1) Lorsque vous avez besoin d'un seul tag VLAN pour l'accès Internet, soit le client tag, soit le service tag fonctionnera.

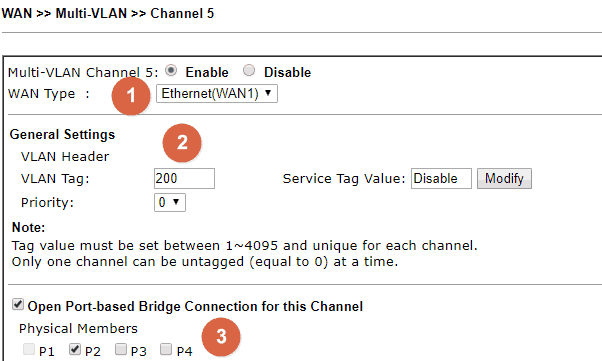

2) Lorsque le service triple-play fonctionne sur le protocole standard 802.1Q, utilisez le client tag pour l'accès Internet (données), et configurez la VLAN dans WAN >> Multi-PVC/VLAN pour les services triple-play (par exemple IPTV).

3) Lorsque l'ISP fournit des services triple-play sur le standard QinQ, utilisez le service tag comme outer tag, et configurez la VLAN dans WAN >> Multi-PVC/VLAN pour les services triple-play (par exemple IPTV).

Publié Le : 2017-12-12
