Configuration de plus de WAN pour Vigor3900

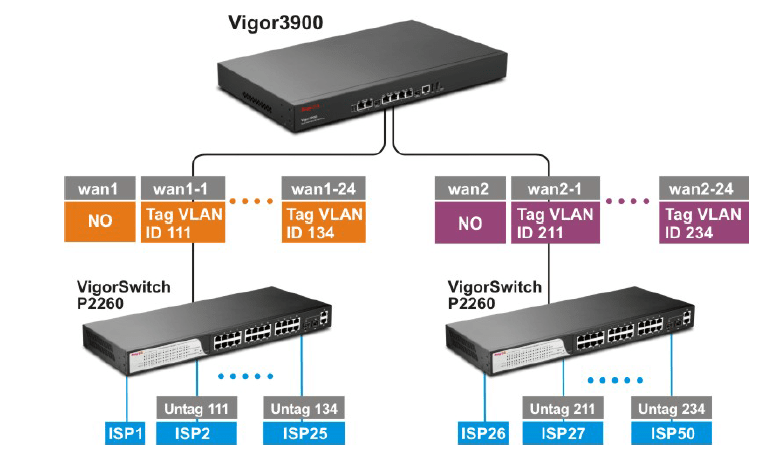

Vigor 2960 et Vigor3900 permettent d'ajouter des interfaces WAN supplémentaires avec un commutateur géré qui prend en charge les VLAN basées sur des étiquettes. Le Vigor3900 supporte jusqu'à 50 profils WAN, tandis que le Vigor2960 en supporte jusqu'à 20.

Configuration des profils WAN sur la routeur

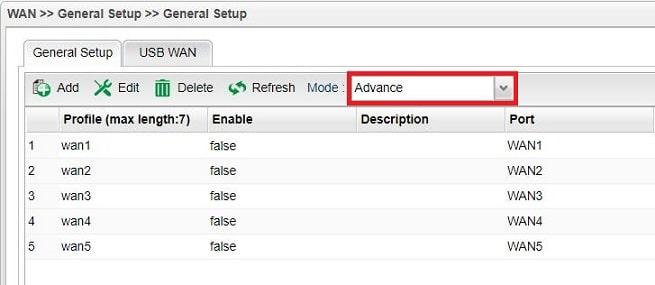

1. Sur la routeur, nous devons créer de nouveaux profils WAN avec une étiquette VLAN. Allez à WAN > Général et changez le Mode en Avancé.

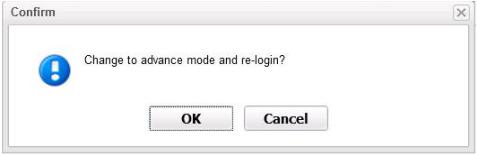

2. La routeur demandera un re-login. Cliquez sur OK pour vous déconnecter puis reconnectez-vous.

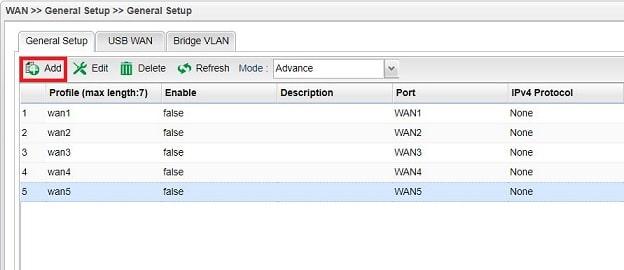

3. Retournez à WAN > Général, maintenant vous pouvez ajouter ou supprimer des profils WAN. Cliquez sur Ajouter pour créer un nouveau profil WAN.

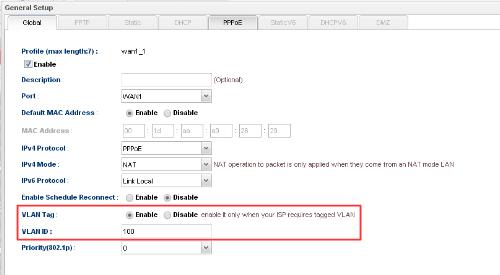

4. Editez les nouveaux profils WAN comme suit :

• Entrez le nom du profil
• Activez ce profil
• Sélectionnez Port vers le port WAN qui sera connecté au commutateur
• Activez VLAN Tag
• Entrez un ID VLAN
• Cliquez sur Appliquer pour sauvegarder les paramètres

Configuration du commutateur

Nous avons besoin d'un commutateur pour gérer le trafic étiqueté entre l'interface WAN de la routeur et le modem ISP.

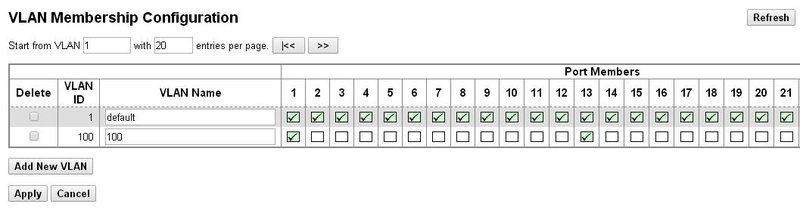

1. Créez une nouvelle VLAN basée sur des étiquettes. Allez à Configuration > VLAN > Membre VLAN pour ajouter une nouvelle VLAN :

• Entrez l'ID VLAN avec le même numéro défini dans le profil WAN du routeur
• Sélectionnez les ports auxquels le port WAN de la routeur et le modem ISP seront connectés en tant que Membres

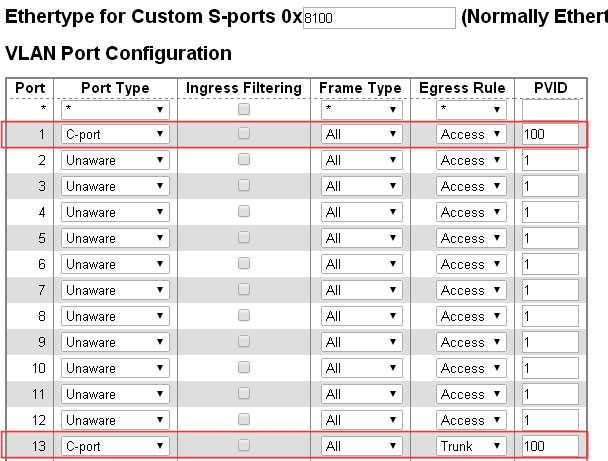

2. Configurez les ports VLAN :

• Définissez PVID comme ID VLAN défini dans l'étape précédente pour les deux ports
• Sélectionnez Port Type comme C-port pour les deux ports, afin que les trames non étiquetées soient ajoutées une étiquette=PVID avant d'être transmises ; tandis que les trames avec tag=PVID seront transmises sans changements
• Sélectionnez Frame Type comme Tout pour les deux ports
• Pour le port qui sera connecté au modem ISP, sélectionnez Egress Rule en tant qu'Access ; et pour le port qui se connectera à la routeur WAN, sélectionnez Egress Rule en tant que Trunk.

Appliquez la configuration.

Après cette Configuration, la routeur établira la connexion WAN si le modem ISP est connecté au port1 et le port WAN de la routeur 1 est connecté au port 13. De manière similaire, vous pouvez créer plus de profils WAN avec un ID VLAN différent, et configurer des VLAN basées sur des étiquettes sur le commutateur en conséquence, puis ajoutez plus de WAN sur la routeur.
