Différence entre les modes de détection de la connexion WAN

La détection de la connexion WAN est le mécanisme utilisé par le routeur pour vérifier si l'interface WAN est toujours active ou non. La configuration affecte le temps que le routeur doit attendre avant d'activer l'interface de basculement. Le mode de détection peut être configuré dans WAN >> Internet Access >> Page des Détails du WAN Index.

Le routeur Vigor propose cinq modes de détection : PPP Detect, ARP Detect, Strict ARP Detect (supporté depuis la version firmware 3.9.1), Ping Detect et Always On.

Mode PPP detect

Ce mode est le paramètre par défaut pour les connexions PPPoE WAN. Le routeur envoie une requête PPP LCP Echo au serveur PPP toutes les 4 secondes lorsque la connexion est inactive. S'il n'y a pas de réponse trois fois consécutives, il considère que la connexion PPP est déconnectée et envoie un message LCP Terminate pour désactiver le lien. La période d'envoi des requêtes PPP LCP Echo peut être ajustée via la ligne de commande avec internet -R. Dans ce mode, l'interface WAN sera considérée comme active tant que le routeur reçoit une réponse PPP LCP Echo du routeur de destination (modem).

Mode ARP detect

Ce mode est le paramètre par défaut pour les connexions statiques ou dynamiques IP WAN. Le routeur envoie une requête ARP au routeur toutes les 30 secondes. S'il n'y a pas de réponse à la requête ARP, il enverra des requêtes ARP toutes les 5 secondes. Si aucune réponse ARP n'est reçue pendant 30 secondes et qu'aucun paquet WAN n'est reçu sur l'interface WAN, le routeur considère que l'interface WAN est déconnectée. La période peut être ajustée via la ligne de commande avec wan detect?. Dans ce mode, l'interface WAN sera considérée comme active tant que le routeur (modem) répond aux requêtes ARP ou reçoit des paquets sur l'interface WAN.

Mode strict ARP detect

Ce mode est également pour les connexions statiques ou dynamiques IP WAN. Le routeur envoie une requête ARP au routeur toutes les 5 secondes. S'il n'y a pas de réponse du routeur pendant 30 secondes, le routeur considère que l'interface WAN est déconnectée. La période peut être ajustée via la ligne de commande avec wan detect?. Dans ce mode, l'interface WAN sera considérée comme active tant que le routeur (modem) répond aux requêtes.

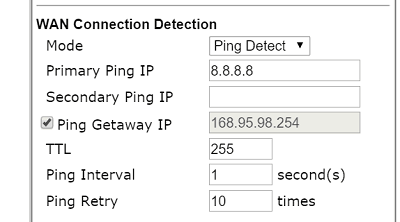

Mode ping detect

Dans ce mode, le routeur teste la connectivité réelle à Internet. Il envoie des demandes ICMP au serveur cible toutes les secondes. S'il n'y a pas de réponse ICMP après 10 tentatives, il considère que l'interface WAN est déconnectée. Dans le mode Ping Detect, l'administrateur réseau doit indiquer au moins une adresse IP pour la cible du ping.

Dans la dernière version du firmware, l'administrateur réseau peut entrer jusqu'à deux adresses IP et utiliser l'adresse IP de la passerelle comme cible. L'interface WAN ne sera considérée comme déconnectée que si aucune des cibles n'a répondu. De plus, l'intervalle entre chaque demande ping peut être défini sur une valeur allant de 1 à 3600 secondes et le nombre de tentatives peut varier de 1 à 255.

Mode always on

L'interface WAN ne sera jamais considérée comme déconnectée. Ce mode est supporté lorsque l'interface WAN est en "Adresse IP statique ou dynamique".

---

Publié Le : 2015-11-20

Captures d'écran
