Équilibrage de charge entrant en mode de basculement par Vigor3900

L'équilibrage de charge entrant est une fonctionnalité qui permet au Vigor3900/2960/300B d'être le serveur DNS autoritaire pour vos noms de domaine. Le routeur peut répondre automatiquement avec son adresse IP WAN lorsqu'un client Internet demande des informations sur vos noms de domaine. De plus, il peut effectuer un équilibrage de charge ou un basculement si le routeur dispose d'interfaces WAN multiples. Ce document va démontrer comment utiliser l'équilibrage de charge entrant en mode de basculement.

NOTE : Pour que cette configuration fonctionne pour les clients Internet, le serveur DNS du domaine supérieur (qui est par exemple draytek.com) doit avoir un enregistrement NS pour rediriger les requêtes DNS vers votre hostname vers ce routeur.

Configuration de l'équilibrage de charge entrant

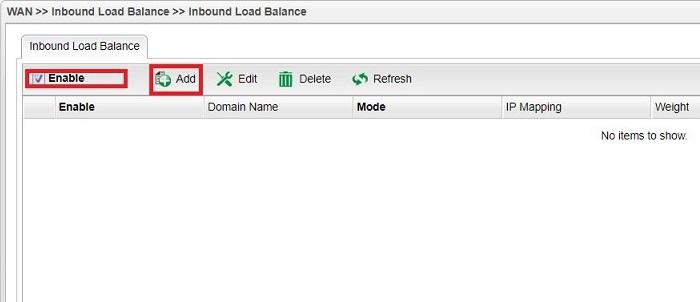

1. Allez à WAN > Équilibrage de charge entrant, activez l'équilibrage de charge entrant et cliquez sur Ajouter pour ajouter un profil pour votre nom de domaine.

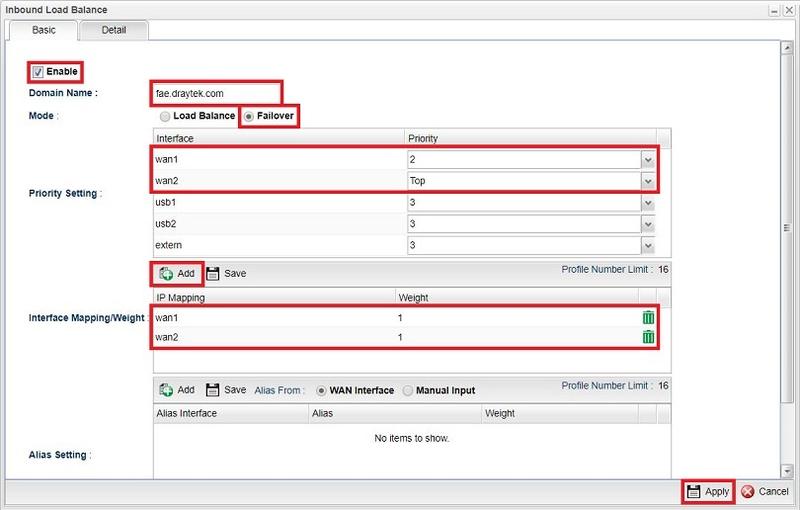

2. Configurez le profil d'équilibrage de charge entrant :

Activez le profil

Entrez le Nom de domaine que vous possédez.

Sélectionnez Mode à 'Basculement'

Définissez l'Ordre de priorité pour chaque interface. La plus haute priorité est 'Top', et la plus basse est '5'. Dans cet exemple, nous voulons que WAN2 soit l'interface primaire et WAN1 le mode de basculement.

Cliquez sur Ajouter, entrez à la fois WAN1 et WAN2 et définissez le même poids pour eux dans la Mappage d'interfaces/poids.

Cliquez sur Appliquer pour sauvegarder les paramètres.

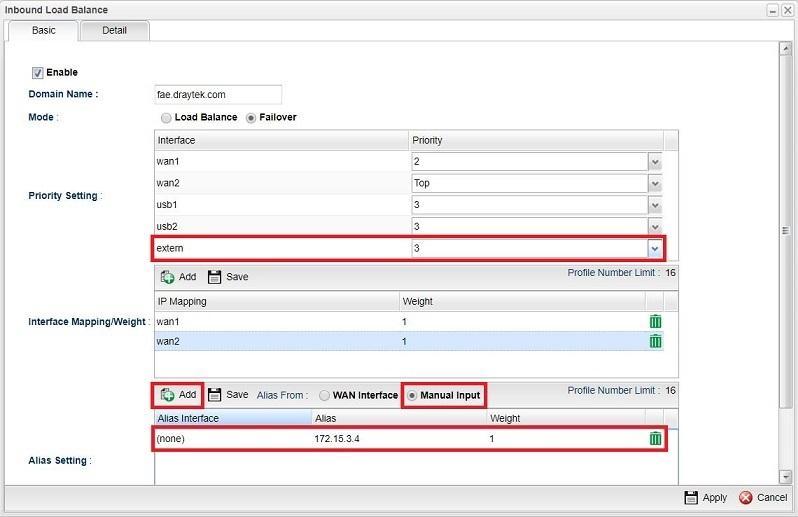

3. De plus, nous pouvons configurer Vigor3900 pour répondre avec l'adresse IP WAN du routeur autre, afin de répartir le trafic entrant.

Définissez la Priorité de l'interface extern dans l'Ordre de priorité.

Sélectionnez 'Entrée manuelle' dans Alias Setting.

Cliquez sur Ajouter, entrez l'Adresse IP alias et définissez le Poids.

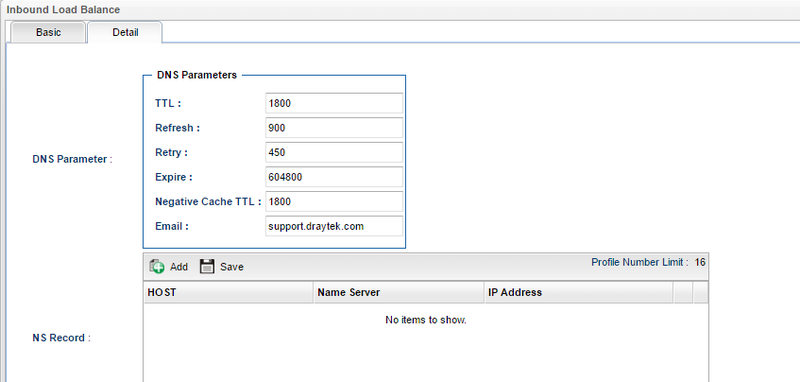

4. Sur l'onglet Détails, vous pouvez éditer les Paramètres DNS ou ajouter des Enregistrements de ressources pour donner plus d'informations à propos de ce nom de domaine.

Vérification des paramètres

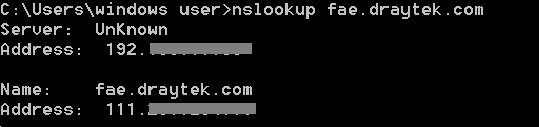

Maintenant, lorsque le routeur reçoit une requête DNS pour le domaine "fae.draytek.com", il répondra toujours avec son adresse IP WAN2.

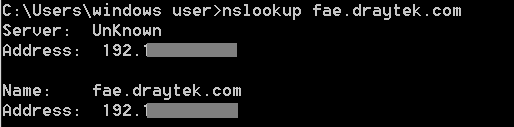

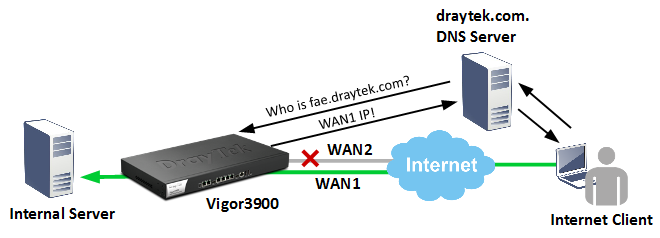

Lorsque WAN2 est hors service, les clients recevront l'adresse IP de WAN1.

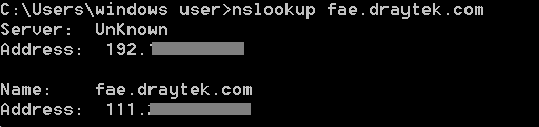

Une fois que WAN2 rétablit son service, ils recevront à nouveau l'adresse IP de WAN2.

Ajout des sous-domaines

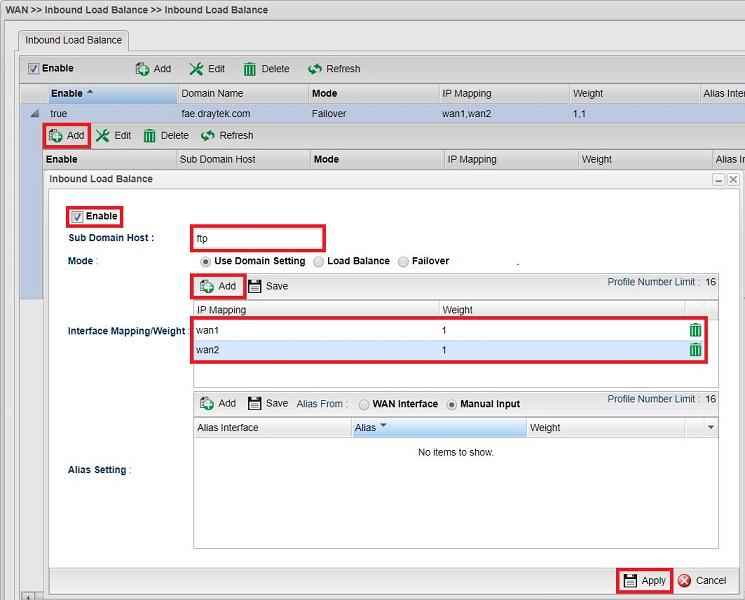

Dans chaque profil de nom de domaine, vous pouvez ajouter jusqu'à 20 sous-domaines. Pour ce faire, cliquez sur Ajouter dans le profil du nom de domaine, entrez le hostname et ajoutez l'interface qui peut être mappée à ce sous-domaine.

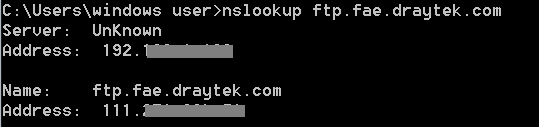

Après avoir cliqué sur Appliquer, le routeur répondra également aux requêtes DNS concernant ftp.fae.draytek.com.
