Planification de la couverture Wi-Fi avec VigorACS 2

Si vous prévoyez de construire un réseau sans fil dans un espace important, tel qu'un centre d'exposition, un stade, une gare ou un centre commercial, la couverture du signal sera votre principale préoccupation. Voici une fonction qui pourrait répondre à vos besoins : le Plan du sol (Floor Plan). Le Plan du sol est l'une des outils utiles sur VigorACS 2 que les administrateurs de réseau peuvent utiliser pour apercevoir le déploiement des VigorAPs, estimer la couverture du signal sans fil, quantifier le nombre d'AP nécessaires, éviter les zones sans signal et finalement ajuster le déploiement des AP à l'état optimal.

Cet article montre comment utiliser le Plan du sol sur VigorACS 2 pour planifier le déploiement Wi-Fi dans un centre d'exposition.

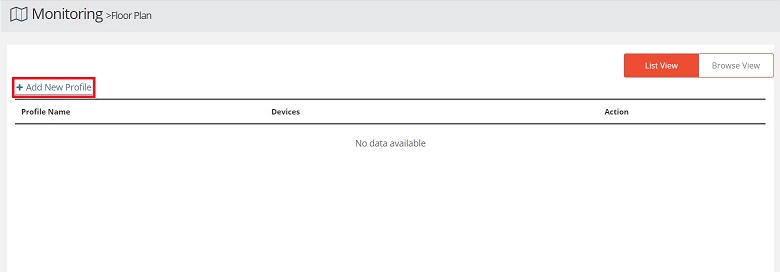

1. Allez à NETWORK MENU >> Monitoring >> Floor Plan, cliquez sur Add New Profile.

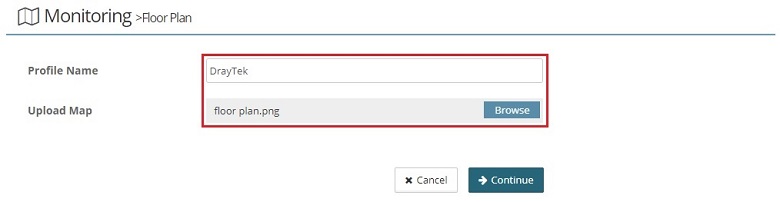

2. Donnez un nom au profil et cliquez sur Upload Map pour sélectionner et télécharger le plan du sol. Ensuite, cliquez sur Continue. Note : VigorACS 2 prend en charge uniquement les fichiers PNG actuellement pour le plan du sol.

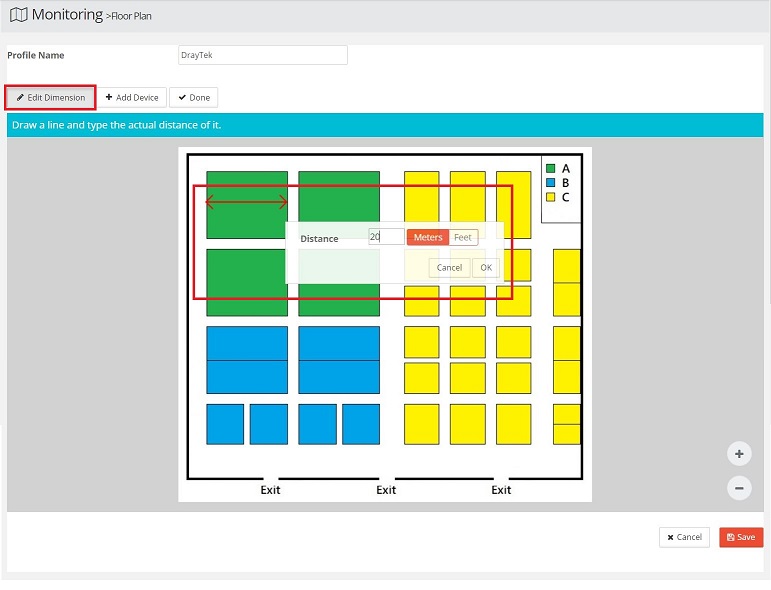

3. Après avoir visualisé le plan du sol, cliquez sur Edit Dimension pour spécifier l'échelle du plan du sol,

• Dessinez une ligne entre deux points sur le plan du sol dont vous connaissez la distance réelle,
• Entrez sa distance réelle,
• Cliquez sur OK et laissez VigorACS calculer l'échelle.

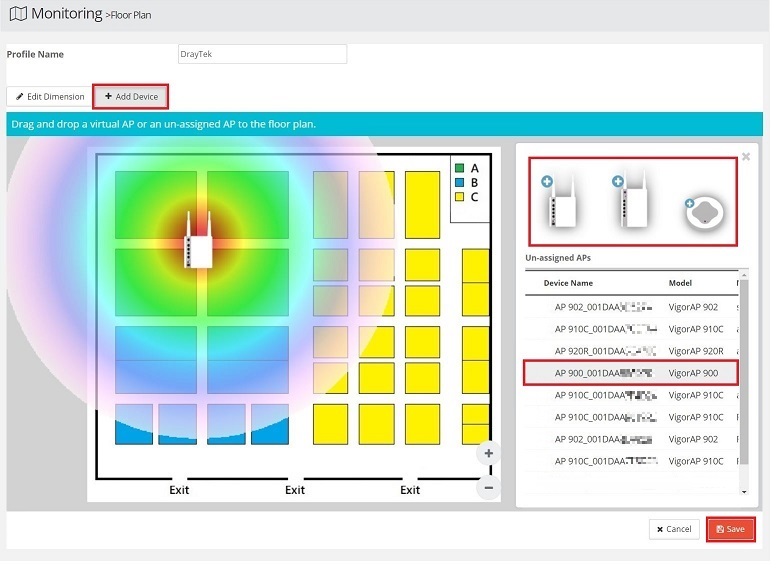

4. Cliquez sur Add Device, faites glisser et déposez un VigorAP sur le plan du sol pour simuler la couverture du signal, indiquée par des cercles concentriques. Il y a deux types d'AP à ajouter au plan :

1) Un AP réel de la liste des Un-assigned APs, c'est un AP réel géré par VigorACS 2.

2) Un AP virtuel en haut du plan. Si vous n'avez pas encore l'AP, vous pouvez faire glisser l'icône VigorAP sur le plan.

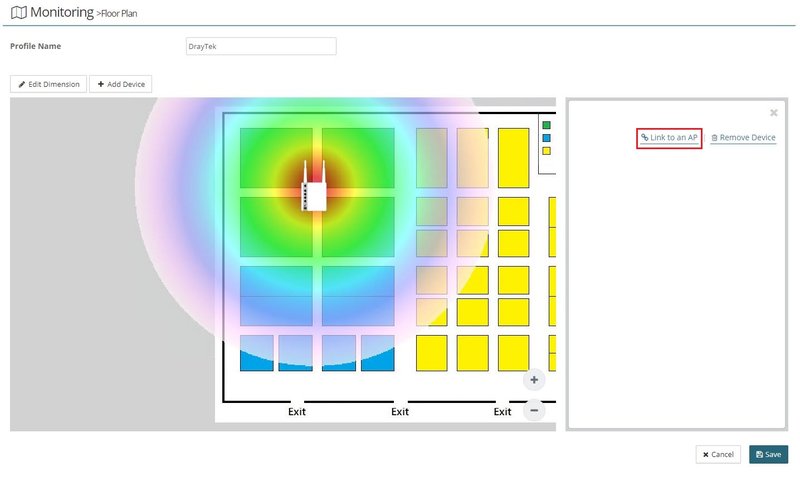

Et une fois que l'AP est déployé sur place et joint à VigorACS, vous pouvez cliquer dessus pour un AP virtuel, puis cliquez sur Link to an AP pour lier au dispositif réel.

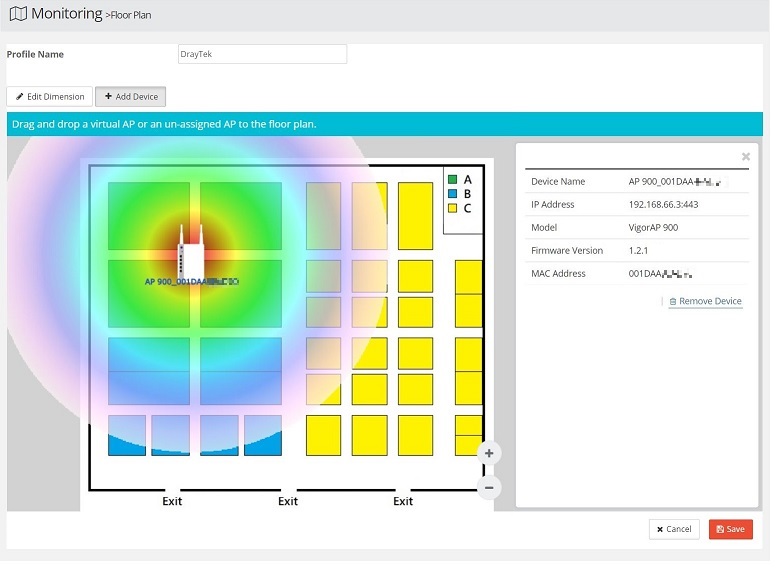

5. Si l'AP sur le plan du sol est lié à un dispositif réel, vous pouvez trouver certaines informations de base directement depuis le plan du sol.
