Utiliser le Vigor130 comme pont

Cet article explique comment utiliser le Vigor130 en tant que pont ADSL/VDSL. Depuis la version 3.7.1.3 du firmware, les utilisateurs peuvent également choisir de passer le tag VLAN fourni par l'ISP au périphérique LAN.

Configuration du Vigor130 en tant que pont

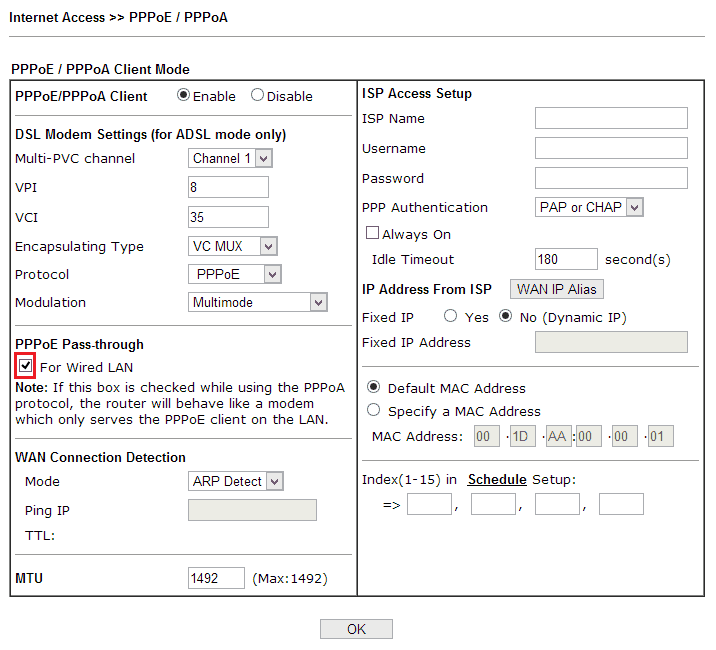

1. Accédez à Internet Access >> PPPoE / PPPoA. Cochez 'For Wired LAN' dans la section Pass-through PPPoE.

2. Si l'ISP nécessite un tag VLAN, accédez à Internet Access >> General Setup, activez Customer Tag pour le mode DSL que vous utilisez et entrez la valeur du tag (dans cet exemple, nous utilisons VDSL avec une valeur de tag 101).

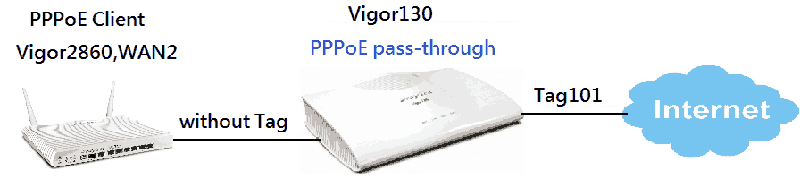

Avec cette configuration, le périphérique LAN ne doit pas avoir des paramètres VLAN sur WAN. Si vous souhaitez configurer les paramètres VLAN sur le dispositif LAN du Vigor130 au lieu de cela, continuez la lecture pour passer le tag VLAN à LAN.

Passer le tag VLAN d'ISP vers LAN

Depuis la version 3.7.1.3, le Vigor130 prend en charge le passage du tag VLAN depuis WAN vers LAN tout en faisant un pass-through PPPoE ou un pont MPoA. Cela permet de configurer les paramètres VLAN sur le dispositif LAN au lieu de cela.

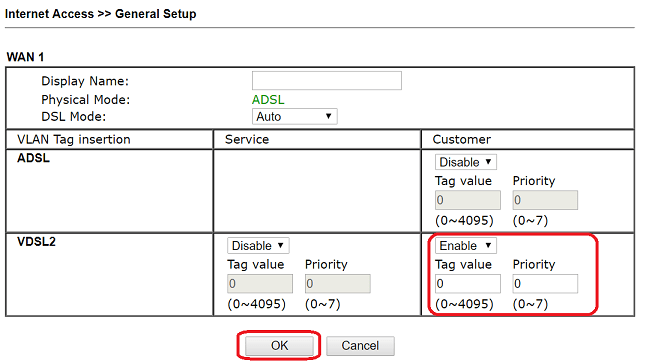

Pour passer le tag VLAN, dans Internet Access >> General Setup, activez Customer Tag pour le mode DSL que vous utilisez, MAIS NE PAS entrer la valeur du tag.

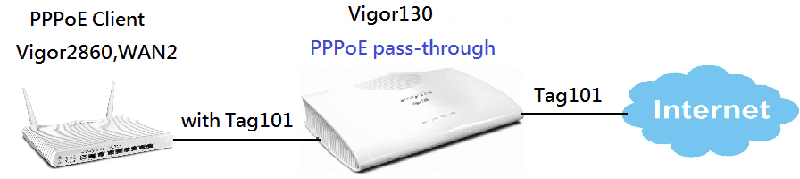

Maintenant, le tag VLAN sur le trafic WAN sera conservé pour le périphérique LAN tout en faisant un pass-through PPPoE ou un pont MPoA. Et le dispositif LAN devrait avoir les paramètres VLAN demandés par l'ISP.

Captures d'écran
