Comment savoir si mon routeur ADSL est en annex A ou annex B ?

xDSL >

Comment savoir si mon routeur ADSL est en Annex A ou Annex B ?

Pour les routeurs ADSL/VDSL, il existe deux types d'interface WAN. Alors que l’Annex A est pour l'ADSL sur POTS (Plain Old Telephone System), l'Annex B est pour l'ADSL sur ISDN. On peut déterminer le type d'annexe en vérifiant le type ou la couleur du port DSL.

NOTE : Étant donné qu'il y a une différence matérielle entre Annex A et Annex B, on ne peut pas utiliser un routeur Annex A sur une ligne Annex B ni vice versa, et il n'est pas possible de changer le type d'annexe par une mise à jour du firmware.

Différence du Type de Port

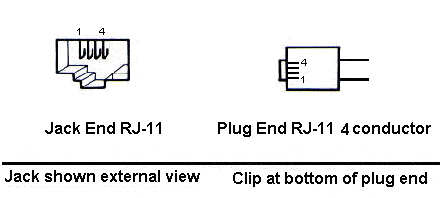

• Le routeur Annex A utilise RJ-11 pour son port DSL.

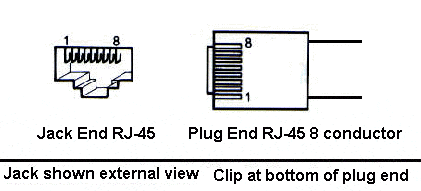

• Le routeur Annex B utilise RJ-45.

Différence de Couleur des Ports

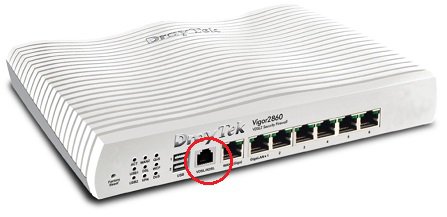

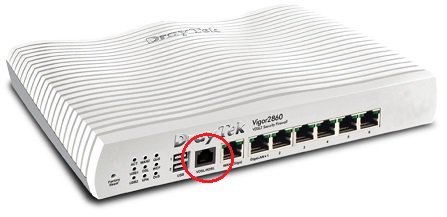

Pour les séries Vigor2860/2760/130, le routeur Annex A a un port DSL noir.

Le routeur Annex B a un port DSL gris.

Captures d'écran
