Modules SFP+ BiDi : La Fibre Optique Bidirectionnelle Économique

Modules SFP+ BiDi : La Fibre Optique Bidirectionnelle Économique

Qu’est-ce qu’un module BiDi ?

Un module BiDi (Bidirectional) est un émetteur-récepteur optique qui permet de faire circuler les données dans les deux sens sur une seule fibre optique, contrairement aux modules classiques qui nécessitent deux fibres.

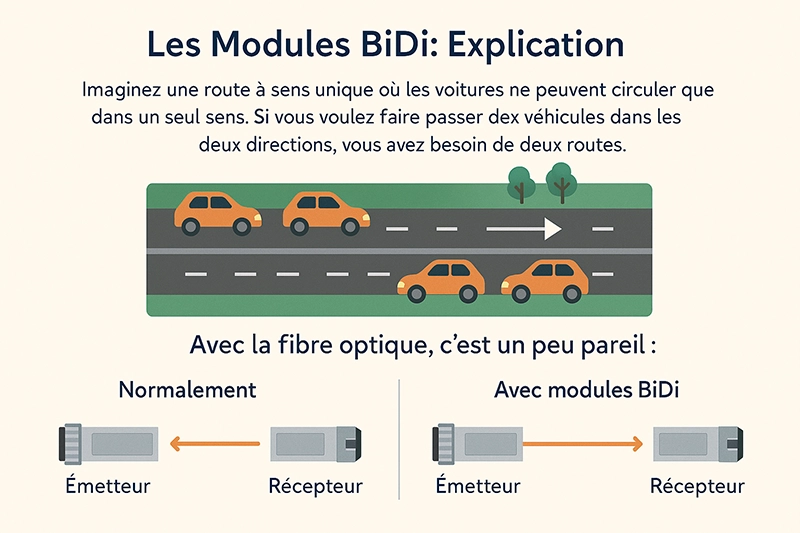

Explication :

Imaginez une route à sens unique où les voitures ne peuvent circuler que dans un seul sens. Si vous voulez faire passer des véhicules dans les deux directions, vous avez besoin de deux routes.

Avec la fibre optique, c’est un peu pareil :

Normalement, une liaison fibre utilise deux fibres (une pour envoyer les données, l’autre pour recevoir).
Avec les modules BiDi, on fait circuler les données dans les deux sens sur une seule fibre !

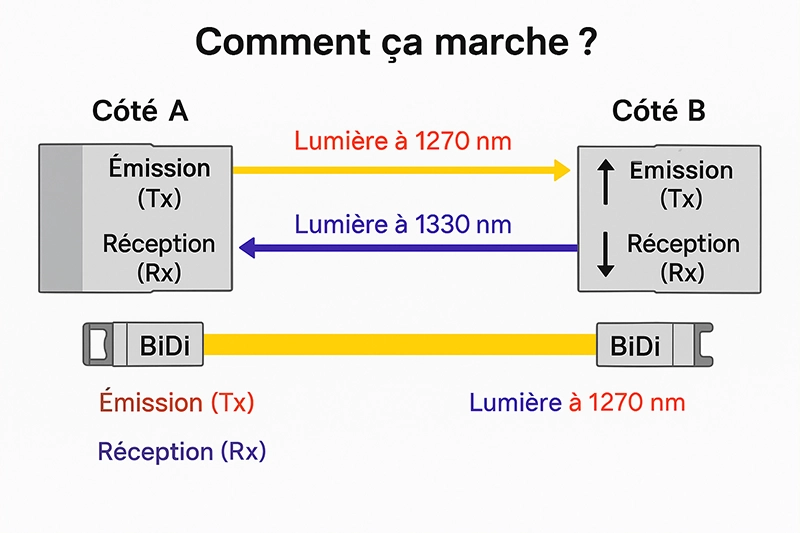

Comment ça marche ?

Les modules BiDi (Bidirectional) utilisent une seule fibre, mais avec deux couleurs de lumière (longueurs d’onde) différentes :

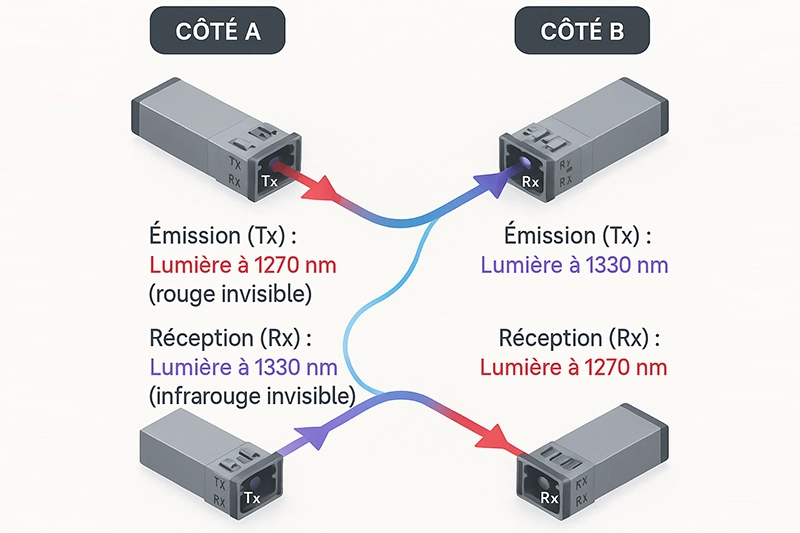

Côté A :
Émission (Tx) : Lumière à 1270 nm (rouge invisible)
Réception (Rx) : Lumière à 1330 nm (infrarouge invisible)
Côté B :
Émission (Tx) : Lumière à 1330 nm
Réception (Rx) : Lumière à 1270 nm

C’est comme si deux personnes parlaient en même temps au téléphone, mais l’une parle en français et l’autre en anglais : elles peuvent se comprendre sans se mélanger !

Pourquoi utiliser des BiDi ?

Économie de fibre : Au lieu d’utiliser 2 fibres, on en utilise 1 seule.
Utile quand on manque de fibres (ex : réseaux anciens où le câblage est limité).
Moins de coûts : Même si les modules BiDi sont un peu plus chers, on économise sur le câblage.

Exemple concret

Sans BiDi :
Fibre 1 : Données A → B
Fibre 2 : Données B → A
Avec BiDi :
Une seule fibre :
1270 nm (A → B)
1330 nm (B → A)

Attention !

Les modules BiDi doivent être utilisés par paires compatibles : on ne peut pas connecter deux modules de même longueur d’onde (sinon, la communication échoue)
