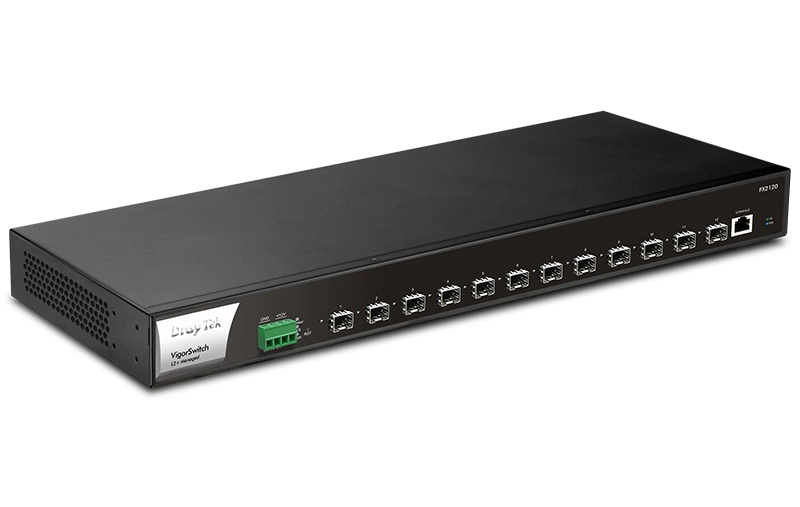

VigorSwitch FX2120 Commutateur L2+ 12 ports Gigabit fibre SFP+
VigorSwitch FX2120
Switch manageable L2+ 12 ports 10G SFP+
Full Fibre SFP+ 10 Gigabit OpenFlow
Le VigorSwitch FX2120 est un commutateur niveau L2+ 10 Gigabit de 12 ports Fibre SFP+. Avec une commutation élevé de 240 Gbps, il convient parfaitement aux FAI et aux réseaux d’entreprises avec un tau x de transfert de données intensives.
Évolutif, le FX2120 offre un mode SDN compatible OpenFlow, et un mode traditionnel offrant plusieurs modes de gestions, dont une gestion centralisée distant. Il peut être approvisionné, surveillé et controlé avec la plateforme de gestion VigorACS, le système gratuit de gestion local VigorConnect et/ou avec la gestion centrale des commutateurs d’un routeur Vigor DrayTek, toutes avantageuses pour réduire considérablement le temps de configuration d’un réseau complexe et configurez à distance un réseau entier.
VigorSwitch FX2120
Switch manageable L2+ 12 ports 10G SFP+
Full Fibre SFP+ 10 Gigabit OpenFlow
Le VigorSwitch FX2120 est un commutateur niveau L2+ 10 Gigabit de 12 ports Fibre SFP+. Avec une commutation élevé de 240 Gbps, il convient parfaitement aux FAI et aux réseaux d’entreprises avec un tau x de transfert de données intensives.
Évolutif, le FX2120 offre un mode SDN compatible OpenFlow, et un mode traditionnel offrant plusieurs modes de gestions, dont une gestion centralisée distant. Il peut être approvisionné, surveillé et controlé avec la plateforme de gestion VigorACS, le système gratuit de gestion local VigorConnect et/ou avec la gestion centrale des commutateurs d’un routeur Vigor DrayTek, toutes avantageuses pour réduire considérablement le temps de configuration d’un réseau complexe et configurez à distance un réseau entier.
- APERÇU
- FONCTIONS
- CARACTERISTIQUES
- ASSOCIER
- RESSOURCES
12 Ports 10 Gbps fibre
Ports SFP+ 1000Mbps /10Gbps
240GB
Capacité de commutations
SDN
Compatible OpenFlow 1,3
Administration
Autonome, SWM, VigorACS…
Prise d'alimentation
Prise d'alimentation CC (utilisation de la sauvegarde)
Indicateur LED
Bouton de réinitialisation
12 Ports SFP+
Port console
Hautes performances 10G SFP+
Les douze ports SFP+ 10Gbps du VigorSwitch FX2120 prennent entièrement en charge les liaisons montantes et descendantes importantes et peuvent fournir une vitesse de transfert élevée au réseau LAN.
- Backbone 10G pour FAI
- Fournisseur de services cloud
- Applications IoT
- Besoin exigeants en bande passante
SDN pour réseau EDGE
Les commutateurs DrayTek OpenFlow prennent en charges différentes mesures et actions fournis par OpenFlow 1,3 et aide ainsi les fournisseurs de services à créer de nouveaux services de manière agile.
- Business
- Mesures
- Qualité de service pour VoIP
- Limite de taux
- PME/Maison
- Mesures
- Limite de débit par utilisateur
- Politique TCP/UDP pour l’IPTV
- Qualité de service pour l’IPTV
- IoT
- Mesures
- QoS pour caméra IP

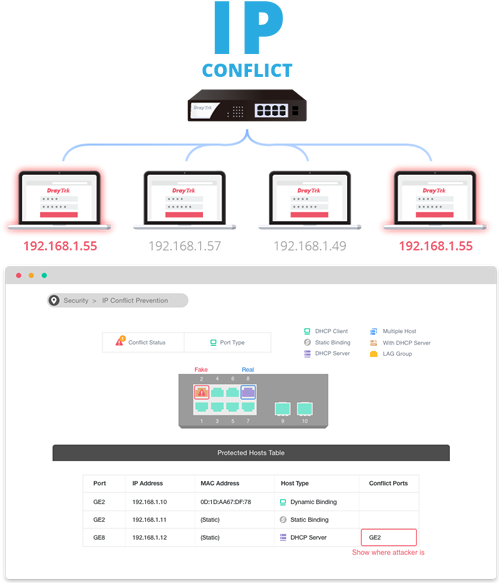

Détection & Prévention des conflits IP
Détection de conflit
VigorSwitch garde un œil sur l’environnement et informe l’administrateur de tout conflit IP.
Prévention des conflits
Pour un réseau plus stable, VigorSwitch peut non seulement détecter mais bloquer l’hôte IP mal configuré ou malveillant.

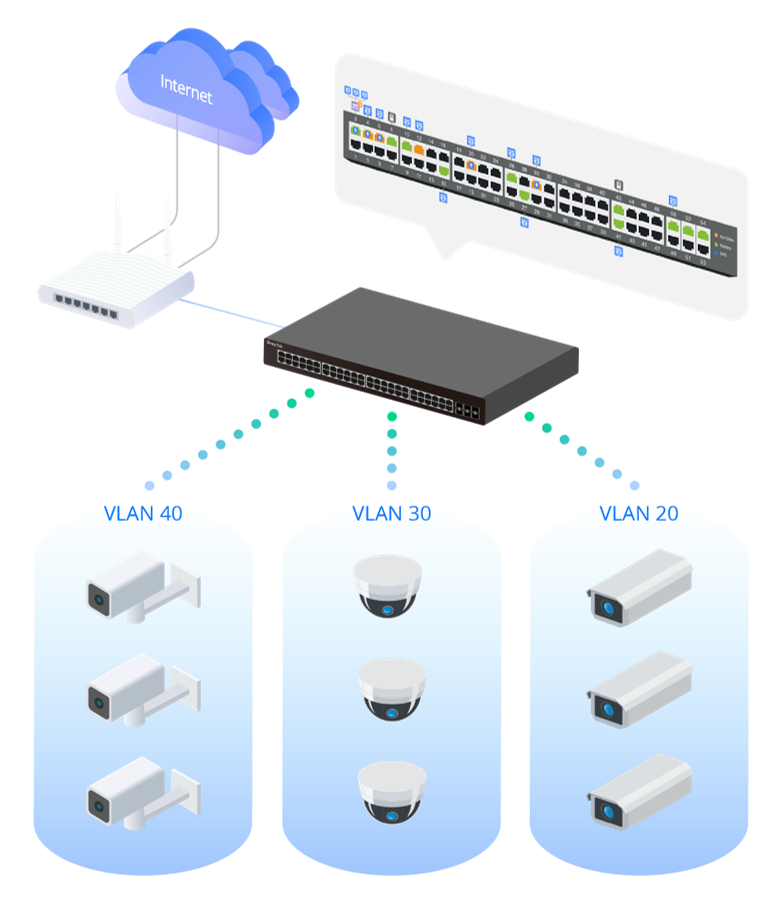

ONVIF Friendly
Reconnaître les périphériques ONVIF dans différents VLAN, afficher la topologie de surveillance, fournir une interface utilisateur pour le streaming vidéo et la maintenance des périphériques.

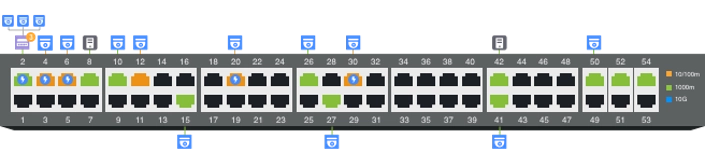

Vue hiérarchique centralisée
Le VigorSwitch FX2120 détecte automatiquement les périphériques ONVIF et affiche la topologie de connexion des caméras IP et des NVR.
Visualisation d'images
Les images filmées par des caméras IP peuvent être visualisées directement sur VigorSwitch.
Gestion d'appareils
Prise en charge de la configuration / maintenance de base des appareils ONVIF à distance via VigorSwitch. Tels que le redémarrage à distance, la réinitialisation d’usine, les paramètres réseau, etc.
Alerte instantané via ONVIF
Localiser facilement les caméras qui ne répondent pas
Il est déjà difficile de gérer plusieurs caméras IP sur différents sites et clients, sans parler de continuer à surveiller les caméras qui cessent de fonctionner.
Pour vous aider dans cette tâche, les VigorSwitch continuent de faire un ping sur les caméras IP ONVIF et de prendre des instantanés périodique et envoie une alerte par e-mail avec le dernier instantané lorsqu’une caméra ne répond pas.
Avec les modèles PoE, les VigorSwitch peuvent également fournir les premiers soins pour redémarrer automatiquement le port particulier pour redémarrer la caméra.
Sécurité Internet
Afin d’économiser de la bande passante sur le réseau LAN, certaines fonctions de sécurité ont été intégrées, ce qui garantit que le commutateur n’a pas à faire face à une surcharge de trafic, tels que le contrôle des tempêtes pour limiter le trafic de diffusion et de multidiffusion sur chaque port et la défense DoS pour protéger le réseau contre une requête malveillante qui ferme le réseau.
Le VigorSwitch FX2120 possède également des fonctionnalités qui empêchent les conflits IP de se produire, notamment IP Source Guard, l’inspection ARP et la surveillance DHCP. De plus, le commutateur prend en charge le contrôle d’accès au port 802.1x pour bloquer les utilisateurs non autorisés du réseau.

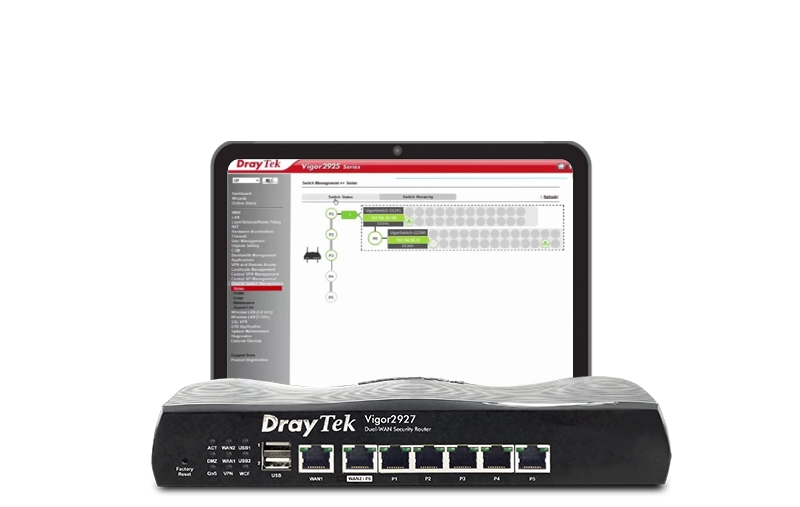

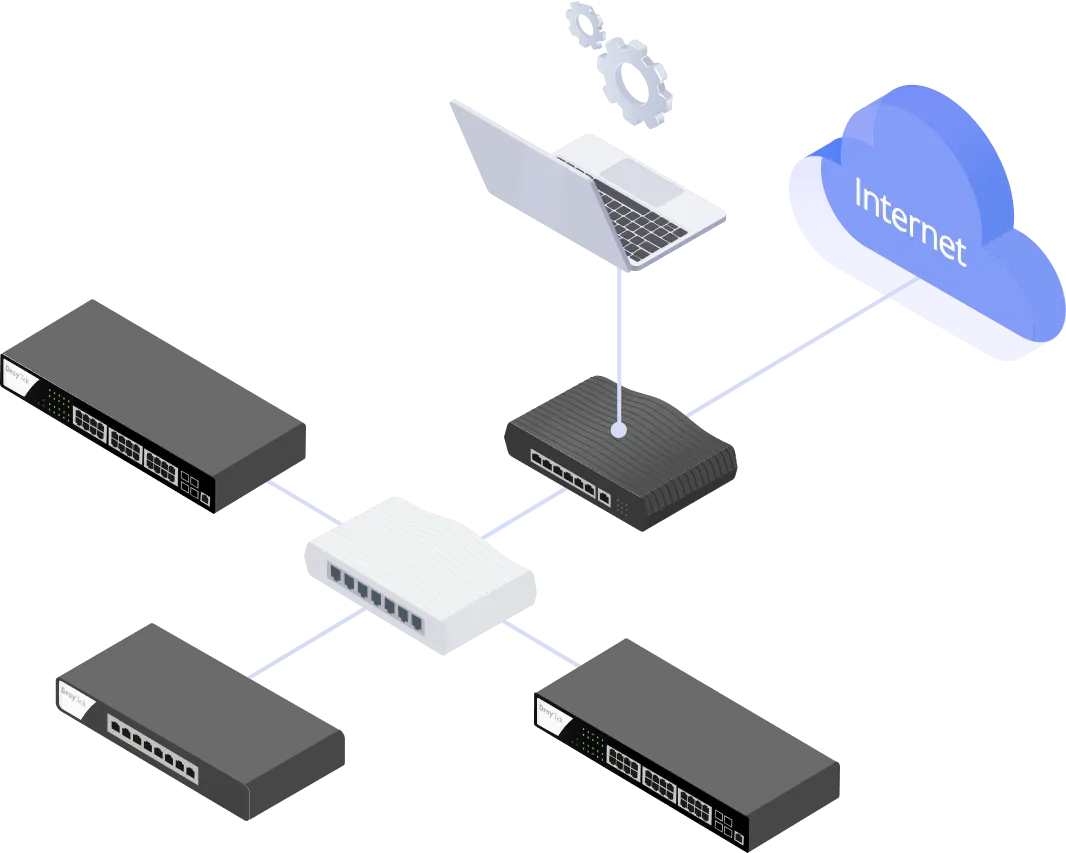

Gestion centrale
Intégré dans les routeurs
Gestion tout-en-un
- Découverte automatique
- Approvisionnement automatique
- Surveillance
- Vue hiérarchique centralisée
- Redémarrez les périphériques PoE à distance
- Configuration des VLAN rapide
Ports SFP+ 10G
12 ports fibre SFP compatibles 10G pour l’agrégation ou la liaison montante vers les commutateurs centraux.
SDN compatible OpenFlow
Solution intelligente pour la gestion et déploiement des réseaux étendus. EN SAVOIR PLUS
ONVIF-Friendly
Reconnaît les appareils ONVIF, afficher la topologie de surveillance, fournir une interface utilisateur pour le streaming vidéo et la maintenance des appareils. EN SAVOIR PLUS

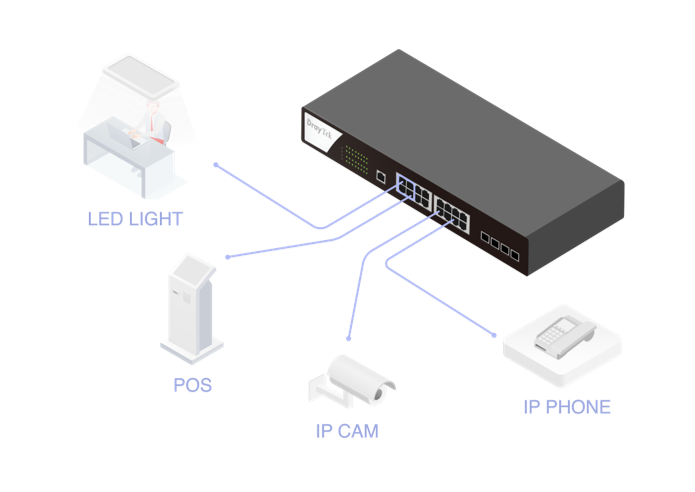

Surveillance automatique des VLAN
Reconnaissez automatiquement le trafic des caméras IP et des téléphones IP et ajoutez une tag CoS pour la définition des priorités QoS.
Compatible IPv6
Le VigorSwitch P1282 prend en charge l’IPv6 en offrant MLD Snooping, ACL IPv6 et résolveur DNS IPv6.
Gestion de la bande passante
Empêchez un périphérique d’utiliser toute la stratégie de bande passante par limite de bande passante, stratégie de limite de session et paramètres QoS.. En savoir plus
Routage VLAN
Améliorez les performances globales du réseau en utilisant le VigorSwitch FX2120 pour acheminer directement le trafic inter-VLAN et décharger le routeur.
Multi comptes d'administrateur
Plusieurs comptes d’administrateur avec deux niveaux de privilège d’administrateur.
Prévention des conflits IP
Améliorez la stabilité du réseau en évitant les conflits IP causés par un hôte mal configuré ou malveillant. En savoir plus
Interface graphique basée sur le Web
Gérer et surveiller facilement le réseau via la console Web avec des graphiques montrant les ports et l’état du matériel. DÉMO EN LIGNE
Contrôle d'accès
Le VigorSwitch FX2120 prend en charge les contrôles ACL par IP / MAC et le contrôle d’accès au port 802.1x avec RADIUS pour filtrer les hôtes non autorisés.
Ethernet économe en énergie
Conforme à la norme IEEE 802.3az pour réduire la consommation d’énergie.
Gestion centralisée des commutateurs (SWM)
Déployer, configurer et gérer facilement vos switch depuis votre routeur et obtenez une vue hiérarchique centralisée des commutateurs. EN SAVOIR PLUS
- Ports
- 12 ports SFP+ 1000Mbps/10Gbps
- 1 x port de console RJ-45
- Poids
- 3,64 kilos
- Dimension (mm)
- 510 (L) x 390 (L) x 32 (H)
- Température
- Fonctionnement: 0 ° C ~ 40 ° C
- Conservation: -20 ° C ~ 70 ° C
- Humidité
- En fonctionnement: 10% ~ 90%
(sans condensation) - Stockage: 5% ~ 90%
(sans condensation)
- En fonctionnement: 10% ~ 90%
- IPv4
- IPv6
- Capacité de commutation 240Gps
- Taille de la mémoire tampon de 16 Mbit
- Trame Jumbo jusqu’à 12KB
- Table d’adresses MAC jusqu’à 32K
- Adresse dynamique
- Adresse statique
- Support de 13 adresses MAC par interface
- Jusqu’à 256 groupes de multicast
- IGMP Snooping v2/v3 (BISS)
- MLD Snooping v1/v2 (BISS)
- Enregistrement des VLAN multicast
- Table de transfert de 4K
- 802.3ab 1000Base-T
- 802.3ae 10GBase-T
- 802.3x Flow Control
- 802.3 Auto-Negotiation
- 802.1p Class of Service
- 802.3ad Port trunk avec LACP
- 802.3az Energy Efficient Ethernet
- 802.1d Spanning Tree
- 802.1w Rapid Spanning Tree
- 802.1s Multiple Spanning Tree
- 802.1x Contrôle d’accès au réseau par port
- 802.1ab Link Layer Discovery Protocol
- Version 1,3
- Taille de la table 1920
*La fonctionnalité OpenFlow est basée sur un projet et doit être activée par DrayTek. Veuillez contacter votre service commercial pour toute autre demande de renseignements.
- Nombre maximum de VLAN 256
- IEEE802.1Q VLAN
- VLAN basé sur des balises
- VLAN basé sur les ports
- Type de VLAN supportés
- VLAN de gestion
- VLAN voix
- Surveillance VLAN
- Protocole/basé sur les MAC/Management VLAN
- Isolement du port
- QinQ (basic)
- VLAN

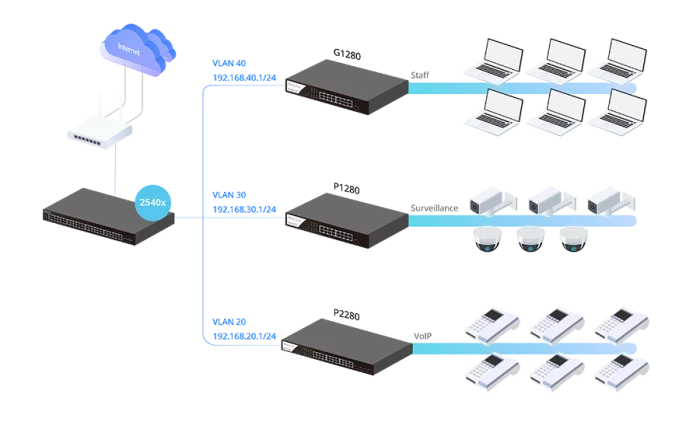

- Serveur DHCP
- S’étend jusqu’à 30 entrées
- Supporte 8 sous-réseaux
- Jusqu’à 1021 pools pour chaque sous-réseau
- Relais
- Snooping
- IP Source Guard
- Option 82,66,67
- Route
- Statique
- VLAN Route
- Protocole de redondance de routeur virtuel (VRRP)*
- Prend en charge de 8 files d’attente
- Classe de service
- 802.1p CoS
- DSCP
- CoS-DSCP
- IP Precedence
- Planification des files d’attente prioritaires
- Round-Robin pondéré (WRR)
- Priorité stricte
- Limite de débit
- Basé sur le port (Ingress/Egress)
- Storm control
- Broadcast
- Multicast inconnue
- Unicast inconnu
- Utilisation du CPU/RAM/Port
- Test de câble par port
- Syslog
- Mémoire volatile/non volatile
- Serveur externe
- Port Mirroring
- Ping
- Tableau DHCP
- Table des routes
- Test des ventilateur (pour les modèles avec ventilateur)
- Agrégation de liens
- Prise en charge 802.3ad
- Jusqu’à 8 ports par groupe
- Jusqu’à 8 groupes
- Spanning Tree
- 802.1d (STP)
- 802.1w (RSTP)
- 802.1s (MSTP)
- Multicast
- IGMP v2, v3 surveillance
- Requéreur IGMP
- MLD v1, v2 surveillance
- Compatible ONVIF
- Compatible OpenFlow 1,3 pour SDN
- Configuration et surveillance
- Prise en charge double image
- Interface Web: HTTP, HTTPS
- Interface de ligne de commande: Telnet, SSH
- Telnet Timeout
- SNMP v1, v2c, v3
- RMON Groupe 1, 2, 3 et 9
- LLDP 802.1AB
- SNTP
- Exportation et importation de fichiers de configuration par console
- DrayTek Management Switch
- Gestion des commutateurs via Routeurs Vigor (SWM)
- Supervision via VigorACS
- VigorConnect
- TR-069
- sFlow
- Contrôle d’accès
- Plusieurs comptes d’administrateur
- Privilège d’utilisateur à 2 niveaux
- Double image
- Configuration du fonctionnement/démarrage/sauvegarde
- Protocole de temps réseau simple
- Protocole de découverte de couche de liaison
- LLDP-MED, Media Endpoint Discovery Extension

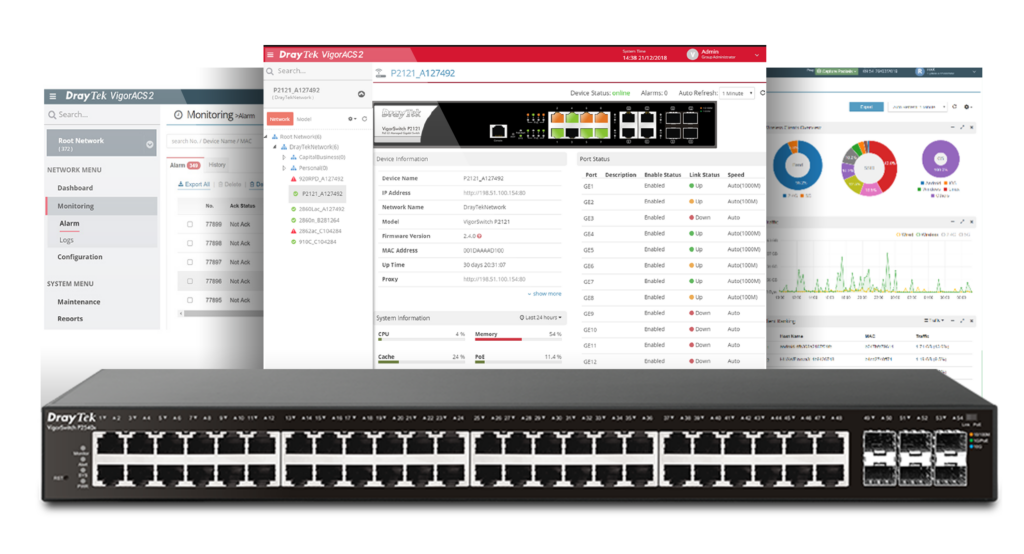

VigorACS
Outils de gestion distant

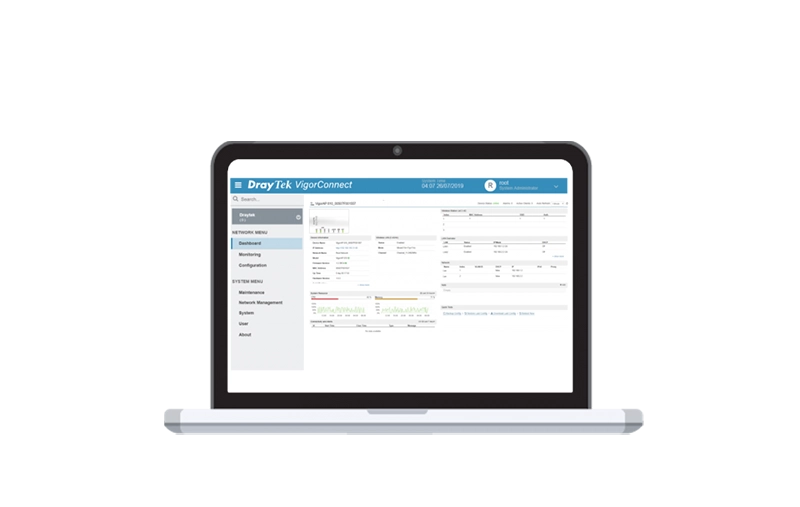

VigorConnect
