Serveur DHCP & routage VLAN
Les commutateurs L2+ VigorSwitch de DrayTek intègrent des fonctionnalités avancées comme le serveur DHCP et le routage VLAN, qui simplifient la gestion et améliorent l’efficacité des réseaux modernes. Voici un aperçu détaillé de ces deux fonctionnalités et leur rôle dans l’administration réseau.
Serveur DHCP dans les VigorSwitch L2+
Le serveur DHCP (Dynamic Host Configuration Protocol) permet aux VigorSwitch de gérer et d’attribuer automatiquement des adresses IP aux appareils connectés au réseau.
Fonctionnalités clés :
Gestion simplifiée des adresses IP :
- Plus besoin de configurer manuellement les adresses IP pour chaque appareil.
- Le VigorSwitch peut fonctionner comme un serveur DHCP autonome ou compléter un serveur existant.
Plages DHCP par VLAN :
- Associez des plages d’adresses IP spécifiques à chaque VLAN pour un meilleur contrôle.
- Par exemple :
- VLAN 10 (Comptabilité) → Plage IP : 192.168.10.1-192.168.10.254.
- VLAN 20 (RH) → Plage IP : 192.168.20.1-192.168.20.254.
Réservations d’adresses IP :
- Attribuez des adresses IP spécifiques à certains appareils via leur adresse MAC.
Surveillance des baux DHCP :
- Visualisez quels appareils ont reçu une adresse IP et gérez facilement les baux.
Avantages :
- Réduction des erreurs liées à la configuration manuelle.
- Gestion efficace des appareils dans un environnement réseau dynamique.
Routage VLAN dans les VigorSwitch L2+
Le routage VLAN (VLAN Routing) est une fonctionnalité essentielle qui permet aux commutateurs L2+ d’effectuer des tâches de routage entre différents VLAN, sans dépendre d’un routeur externe.
Fonctionnalités clés :
Routage inter-VLAN :
- Les VLAN sont généralement isolés les uns des autres. Le routage VLAN permet aux appareils de différents VLAN de communiquer entre eux tout en maintenant une segmentation logique.
- Exemple :
- Ordinateur sur VLAN 10 (192.168.10.0/24) peut accéder à un serveur sur VLAN 20 (192.168.20.0/24) via le routage VLAN.
Performances améliorées :
- En réalisant le routage directement au niveau du switch, on réduit la latence et on décharge les routeurs centraux.
Flexibilité des règles :
- Créez des politiques spécifiques pour contrôler le trafic entre VLAN (par exemple, autoriser uniquement certains protocoles comme HTTP ou SMTP).
Compatibilité avec les pare-feu et QoS :
- Associez le routage VLAN aux fonctionnalités de qualité de service (QoS) pour prioriser le trafic critique.
- Travaillez avec un pare-feu pour renforcer la sécurité entre les VLAN.
Configuration typique :
- Activez plusieurs VLAN sur le commutateur VigorSwitch.
- Configurez des sous-réseaux IP distincts pour chaque VLAN.
- Définissez une interface de routage pour chaque VLAN avec une passerelle (IP Gateway).
Cas d’utilisation du serveur DHCP et routage VLAN
Scénario 1 : Entreprise avec plusieurs départements
Créez des VLAN pour chaque département (Comptabilité, RH, IT). Configurez un serveur DHCP pour attribuer des IP spécifiques à chaque VLAN. Activez le routage inter-VLAN pour permettre aux départements de partager certaines ressources (imprimantes réseau, serveurs).
Scénario 2 : Séparation du trafic public et privé
VLAN 100 : Réseau invité (plage IP 192.168.100.x). VLAN 200 : Réseau interne (plage IP 192.168.200.x). Empêchez le trafic direct entre les deux VLAN tout en autorisant un accès restreint à Internet pour le VLAN invité.
Scénario 3 : Environnements virtualisés
Chaque VLAN correspond à une machine virtuelle ou un groupe de machines. Le routage VLAN facilite la communication entre les ressources virtualisées.
Pourquoi choisir un VigorSwitch avec 10 ports SFP+ ?
Les VigorSwitch avec 10 ports SFP+ se démarquent par leur capacité à répondre aux besoins des réseaux modernes :
Performance et évolutivité :
- Idéal pour les entreprises en croissance nécessitant une infrastructure prête pour les défis futurs.
Conformité aux standards :
- Support des normes IEEE pour une interopérabilité avec d’autres équipements réseau.
Fiabilité :
- Les matériaux robustes et la gestion intelligente des VigorSwitch garantissent un fonctionnement stable.
Coût optimisé :
- Bien que les ports SFP+ représentent un investissement, leur flexibilité et leur durabilité offrent un excellent retour sur investissement.
Points à vérifier avant d’utiliser les ports SFP+

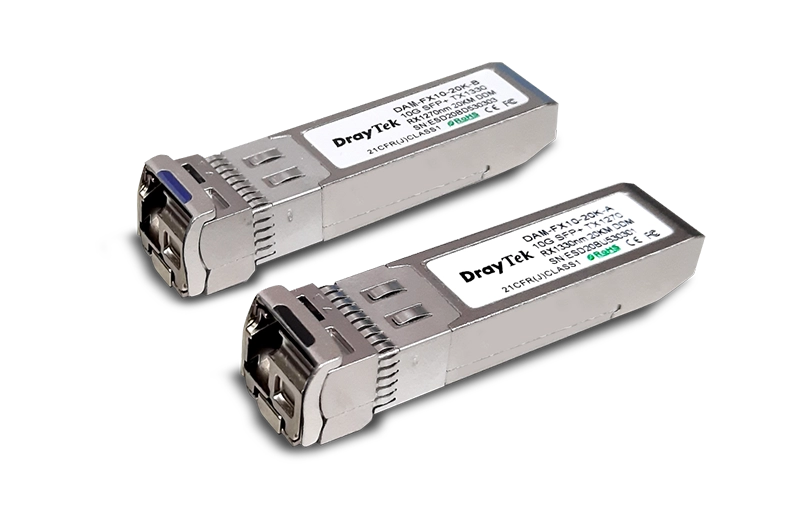

- Assurez-vous que les modules SFP/SFP+ sont certifiés compatibles avec votre modèle VigorSwitch.
- Utilisez des ports SFP+ uniquement si des débits de 10 Gbps sont nécessaires. Pour des connexions standard, les ports Ethernet Gigabit suffisent.
- Sélectionnez le bon type de module (monomode, multimode, DAC) selon vos besoins en distance et en environnement.
