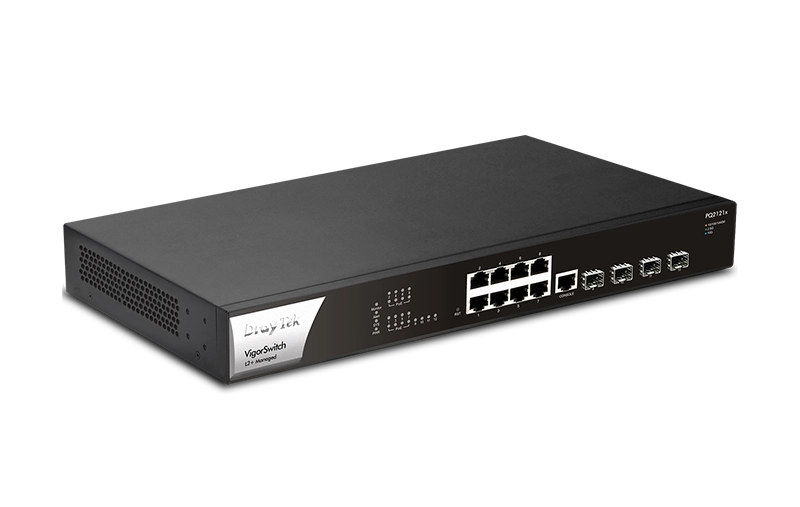

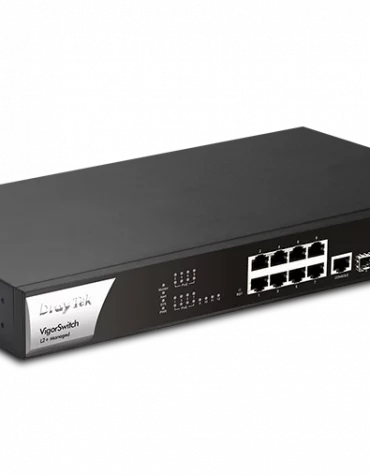

VigorSwitch Q2121x Commutateur L2+ 8 ports 2,5G / 4 SFP+ 10G
Le VigorSwitch Q2121x est un switch manageable PoE niveau L2+ équipé de 12 ports dont 8 ports 2,5Gigabit RJ45 et 4 ports 10G SFP+
VigorSwitch Q2121x
Switch manageable L2+ 8 ports 2,5GbE / 4 ports 10G SFP+
Ports 2,5Gbps et SFP+ 10 Gigabit
Le VigorSwitch Q2121x est un switch manageable niveau L2+ équipé de 12 ports dont 8 ports 2,5Gigabit et de 4 ports Fibre SFP+. Avec une commutation de 120 Gbps, il conviendra parfaitement aux réseaux d’entreprises avec un taux de transfert de données intensives pour les points d’accès WiFi 6 et routeurs fibre.
Évolutif, le Q2121x offre plusieurs modes de gestions, dont une gestion centralisée distant. Il peut être approvisionné, surveillé et controlé avec la plateforme de gestion VigorACS, le système gratuit de gestion local VigorConnect et/ou avec la gestion centrale des commutateurs d’un routeur Vigor DrayTek, toutes avantageuses pour réduire considérablement le temps de configuration d’un réseau complexe et configurez à distance un réseau entier.
VigorSwitch Q2121x
Switch manageable L2+ 8 ports 2,5GbE PoE / 4 ports 10G SFP+
Ports 2,5Gbps et SFP+ 10 Gigabit
Le VigorSwitch Q2121x est un switch manageable niveau L2+ équipé de 12 ports dont 8 ports 2,5Gigabit et de 4 ports Fibre SFP+. Avec une commutation de 120 Gbps, il conviendra parfaitement aux réseaux d’entreprises avec un taux de transfert de données intensives pour les points d’accès WiFi 6 et routeurs fibre.
Évolutif, le Q2121x offre plusieurs modes de gestions, dont une gestion centralisée distant. Il peut être approvisionné, surveillé et controlé avec la plateforme de gestion VigorACS, le système gratuit de gestion local VigorConnect et/ou avec la gestion centrale des commutateurs d’un routeur Vigor DrayTek, toutes avantageuses pour réduire considérablement le temps de configuration d’un réseau complexe et configurez à distance un réseau entier.
8 Ports
100/1000/2500Mbps RJ45
4 Ports 10 Gigabits
Slot fibre 100/1000Mbps/10Gpbs
120Gb de commutations
8x LACP
Administration
Autonome, SWM, VigorACS…
Le VigorSwitch Q2121x est idéal pour l’intégration d’un plus grand nombre d’applications IoT, notamment l’éclairage LED, les ordinateurs de point de vente, les capteurs de mouvement, les caméras IP, etc.
Prenant en charge les fonctions avancées de couche 3, le serveur DHCP et le routage VLAN, VigorSwitch Q2121x améliore l’efficacité du réseau et aide votre réseau LAN à fonctionner en continu même lorsque la passerelle est hors ligne, ce qui est idéal pour être placé comme commutateur principal dans les PME/PMI.
Hautes performances 10G SFP+
Le VigorSwitch Q2121x est un commentateur L2+ qui peut être géré en direct, en local depuis d’un contrôleur (SWM) ou VigorConnect ou à distance avec VigorACS. Depuis VigorACS 3, le système de gestion de périphérie / gestion de réseau (EMS/NMS) de DrayTek, vous pouvez vous connecter de n’importe ou et accéder et paramétrer votre switch comme si vous étiez connecté en local. L’ACS offre également plus de service du monitoring, l’autoprovisionning, une vue d’ensemble de vos network, mettre à jour vos produits etc le tout d’un point central.
Détection & Prévention des conflits IP
ONVIF Friendly
Reconnaître les périphériques ONVIF dans différents VLAN, afficher la topologie de surveillance, fournir une interface utilisateur pour le streaming vidéo et la maintenance des périphériques.
Alerte instantané via ONVIF
Localiser facilement les caméras qui ne répondent pas
Il est déjà difficile de gérer plusieurs caméras IP sur différents sites et clients, sans parler de continuer à surveiller les caméras qui cessent de fonctionner.
Pour vous aider dans cette tâche, les VigorSwitch continuent de faire un ping sur les caméras IP ONVIF et de prendre des instantanés périodique et envoie une alerte par e-mail avec le dernier instantané lorsqu’une caméra ne répond pas.
Avec les modèles PoE, les VigorSwitch peuvent également fournir les premiers soins pour redémarrer automatiquement le port particulier pour redémarrer la caméra.
Sécurité Internet
Afin d’économiser de la bande passante sur le réseau LAN, certaines fonctions de sécurité ont été intégrées, ce qui garantit que le commutateur n’a pas à faire face à une surcharge de trafic, tels que le contrôle des tempêtes pour limiter le trafic de diffusion et de multidiffusion sur chaque port et la défense DoS pour protéger le réseau contre une requête malveillante qui ferme le réseau.
Le VigorSwitch Q2121x possède également des fonctionnalités qui empêchent les conflits IP de se produire, notamment IP Source Guard, l’inspection ARP et la surveillance DHCP. De plus, le commutateur prend en charge le contrôle d’accès au port 802.1x pour bloquer les utilisateurs non autorisés du réseau.
Gestion du réseau local
DrayTek fournit une plate-forme de gestion tout-en-un pour les appareils Vigor du côté du réseau local.
Détection automatique des appareils
Tout ce dont vous avez besoin est de connecter le VigorSwitch au côté LAN du routeur, Vigor Router découvrira ensuite les périphériques à gérer.
Provisionnement
Le profil de commutation peut être défini sur le routeur Vigor. Le VLAN et le contrôle des ports programmés peuvent être configurés et provisionnés au VigorSwitch à distance.
Surveillance
VigorRouter fournit une vue centralisée hiérarchique de la gestion des appareils, vous pouvez toujours vérifier si le VigorSwitch géré est en ligne et s’il y a un journal et une alerte.
Maintenance du système
Vous pouvez effectuer une réinitialisation d’usine, enregistrer/restaurer une sauvegarde de configuration ou déclencher un redémarrage à distance directement sur le VigorRouter. Il n’est pas nécessaire de se connecter à la page de gestion de chaque appareil.
Gestion centrale
Le VigorSwitch Q2121x est un commentateur L2+ qui peut être géré en direct, en local depuis d’un contrôleur (SWM) ou VigorConnect ou à distance avec VigorACS. Depuis VigorACS 3, le système de gestion de périphérie / gestion de réseau (EMS/NMS) de DrayTek, vous pouvez vous connecter de n’importe ou et accéder et paramétrer votre switch comme si vous étiez connecté en local. L’ACS offre également plus de service du monitoring, l’autoprovisionning, une vue d’ensemble de vos network, mettre à jour vos produits etc le tout d’un point central.
- Ports
- 8 ports 10/100/1000/2500Mbps RJ45
- 4 ports SFP+ 1000Mbps/10Gbps
- 1 x port de console RJ-45
- Poids
- kilos
- Alimentation
- AC 100-240V @ 0,6A
- Max conso 25,4 watts
- Dimension (mm)
- 355 (L) x 205 (L) x 44 (H)
- Température
- Fonctionnement: 0 ° C ~ 40 ° C
- Conservation: -20 ° C ~ 70 ° C
- Humidité
- En fonctionnement: 10% ~ 90%
(sans condensation) - Stockage: 5% ~ 90%
(sans condensation)
- En fonctionnement: 10% ~ 90%
- IPv4
- IPv6
- Capacité de commutation 120Gps
- Taille de la mémoire tampon de 12 Mbit
- Taux d’acheminement 89,28 Mpbs (64 octes)
- Trame Jumbo jusqu’à 10KB
- Table d’adresses MAC jusqu’à 16K
- Tableau de routage L3
- Route statique 6k +
- Route de préfixe 512
- Adresse dynamique
- Adresse statique
- Support de 13 adresses MAC par interface
- Jusqu’à 256 groupes de multicast
- IGMP Snooping v2/v3 (BISS)
- MLD Snooping v1/v2 (BISS)
- Enregistrement des VLAN multicast
- 802.3ab 1000Base-T
- 802.3ae 10GBase-T
- 802.3x Flow Control
- 802.3 Auto-Negotiation
- 802.1p Class of Service
- 802.3ad Port trunk avec LACP
- 802.3az Energy Efficient Ethernet
- 802.1d Spanning Tree
- 802.1w Rapid Spanning Tree
- 802.1s Multiple Spanning Tree
- 802.1x Contrôle d’accès au réseau par port
- 802.1ab Link Layer Discovery Protocol
- IEEE802.1Q VLAN
- VLAN basé sur des balises
- VLAN basé sur les ports
- Type de VLAN supportés
- VLAN de gestion
- VLAN voix
- Surveillance VLAN
-
Protocole/basé sur les MAC/Management VLAN
- Isolement du port
- 802.11x VLAN invité
- GVRP
- QinQ (basic)
- Route statique
- Route VLAN
- Serveur DHCP
- Serveur d’authentification
- RAYON, TACACS+
- Autorisation de port
- Compte de gestion
- Affectation de l’attribut RADIUS
- Privilège utilisateur
- VLAN
- Comptabilité
- Serveurs multiples
- Prend en charge de 8 files d’attente
- Classe de service
-
802.1p CoS
-
DSCP
-
CoS-DSCP
-
IP Precedence
-
- Planification des files d’attente prioritaires
- Round-Robin pondéré (WRR)
- Priorité stricte
- Limite de débit
- Basé sur le port (Ingress/Egress)
- Storm control
- Broadcast
- Multicast inconnue
- Unicast inconnu
- Utilisation du CPU/RAM/Port
- Test de câble par port
- Syslog
- Mémoire volatile/non volatile
- Serveur externe
- Port Mirroring
- Ping
- Tableau DHCP
- Table des routes
- Test des ventilateur (pour les modèles avec ventilateur)
- Agrégation de liens
- Prise en charge 802.3ad
- Jusqu’à 8 ports par groupe
- Jusqu’à 8 groupes
- Spanning Tree
- 802.1d (STP)
- 802.1w (RSTP)
- 802.1s (MSTP)
- Multicast
- IGMP v2, v3 surveillance
- Requéreur IGMP
- MLD v1, v2 surveillance
- Configuration et surveillance
-
- Prise en charge double image
- Interface Web: HTTP, HTTPS
- Interface de ligne de commande: Telnet, SSH
- Telnet Timeout
- SNMP v1, v2c, v3
- RMON Groupe 1, 2, 3 et 9
- LLDP 802.1AB
- SNTP
- Exportation et importation de fichiers de configuration par console
- DrayTek Management Switch
- Gestion des commutateurs via Routeurs Vigor (SWM)
- Supervision via VigorACS
- VigorConnect
- TR-069
- sFlow
- Contrôle d’accès
- Plusieurs comptes d’administrateur
- Privilège d’utilisateur à 2 niveaux
- Double image
- Configuration du fonctionnement/démarrage/sauvegarde
- Protocole de temps réseau simple
- Protocole de découverte de couche de liaison
- LLDP-MED, Media Endpoint Discovery Extension
APERÇU
8 Ports 2,5G
100/1000/2500Mbps RJ45
4 Ports 10 Gbps
Pour fibre 100M/1Gb/10Gbps
120Gb de commutations
8X LACP
Administration
Autonome, SWM, VigorACS…
Gestion Centralisée
Le VigorSwitch Q2121x est un commentateur L2+ qui peut être géré en direct, en local depuis d’un contrôleur (SWM) ou VigorConnect ou à distance avec VigorACS. Depuis VigorACS 3, le système de gestion de périphérie / gestion de réseau (EMS/NMS) de DrayTek, vous pouvez vous connecter de n’importe ou et accéder et paramétrer votre switch comme si vous étiez connecté en local. L’ACS offre également plus de service du monitoring, l’autoprovisionning, une vue d’ensemble de vos network, mettre à jour vos produits etc le tout d’un point central.
Auto-provisionning
L’ensemble des périphéries de DrayTek peuvent être déployés en quelques minutes à distance avec l’auto-provisionning ou provisionnement automatisé. Il est possible de paramétrer des milliers de produits en utilisant des procédures pré-définies qui sont effectuées par voie électronique sans nécessiter d’intervention humaine sur chaque dispositif.
SFP+ 10 Gigabits
Les 4 ports SFP+ 10Gbps du VigorSwitch Q2121x prennent entièrement en charge les liaisons montantes et descendantes importantes et peuvent fournir une vitesse de transfert élevée au réseau LAN.
- Backbone 10G pour FAI
- Fournisseur de services cloud
- Applications IoT
- Besoin exigeants en bande passante
Serveur DHCP et routage VLAN
Améliorer la durabilité et l’efficacité du réseau, avec ou sans routeur
Dans un grand réseau, la plupart du trafic est dirigé en interne vers et depuis les serveurs plutôt que vers l’Internet. Par exemple, les caméras IP stockent des vidéos sur un NVR, les téléphones IP s’enregistrent sur un PBX, les clients accèdent à un serveur de fichiers, etc. Avec une gestion L2+, un serveur DHCP et des capacités de routage VLAN, le VigorSwitch Q2121x est le compagnon idéal de votre routeur pour vous aider à maintenir le fonctionnement de votre réseau même lorsque le routeur est hors ligne.
Le serveur DHCP attribue des adresses IP dynamiques pour un maximum de 8 VLAN, et avec le routage VLAN, le VigorSwitch Q2121x prend en charge jusqu’à 512 routes.
Détection et Prévention des conflits IP
ONVIF Friendly
Reconnaître les périphériques ONVIF dans différents VLAN, afficher la topologie de surveillance, fournir une interface utilisateur pour le streaming vidéo et la maintenance des périphériques.
Alerte instantané via ONVIF
Localiser facilement les caméras qui ne répondent pas
Il est déjà difficile de gérer plusieurs caméras IP sur différents sites et clients, sans parler de continuer à surveiller les caméras qui cessent de fonctionner.
Pour vous aider dans cette tâche, les VigorSwitch continuent de faire un ping sur les caméras IP ONVIF et de prendre des instantanés périodique et envoie une alerte par e-mail avec le dernier instantané lorsqu’une caméra ne répond pas.
Avec les modèles PoE, les VigorSwitch peuvent également fournir les premiers soins pour redémarrer automatiquement le port particulier pour redémarrer la caméra.
Sécurité Internet
Afin d’économiser de la bande passante sur le réseau LAN, certaines fonctions de sécurité ont été intégrées, ce qui garantit que le commutateur n’a pas à faire face à une surcharge de trafic, tels que le contrôle des tempêtes pour limiter le trafic de diffusion et de multidiffusion sur chaque port et la défense DoS pour protéger le réseau contre une requête malveillante qui ferme le réseau.
Le VigorSwitch Q2121x possède également des fonctionnalités qui empêchent les conflits IP de se produire, notamment IP Source Guard, l’inspection ARP et la surveillance DHCP. De plus, le commutateur prend en charge le contrôle d’accès au port 802.1x pour bloquer les utilisateurs non autorisés du réseau.
Gestion local
Une plateforme de gestion tout-en-un pour les appareils Vigor déployés sur réseau local.
Découverte automatique des dispositifs
Découvrez automatiquement les sous-réseaux du réseau local et ajoutez le VigorSwitch/AP détecté dans la liste gérée.
Approvisionnement
Les paramètres les plus fréquemment utilisés peuvent être prédéfinis sur le routeur Vigor puis transmis aux commutateurs VigorSwitch et AP gérés.Surveillance
Votre routeur Vigor fournit une vue centralisée de la gestion des périphériques, vous pouvez toujours vérifier si les Vigor Switch/AP gérés sont en ligne.Maintenance du système
Vous pouvez effectuer une réinitialisation d’usine, enregistrer/restaurer une sauvegarde de configuration ou déclencher un redémarrage à distance directement sur le routeur Vigor. Il n’est pas nécessaire de se connecter à la page de gestion de chaque périphérique.Supervision
FONCTIONS
CARACTERISTIQUES
INTERFACE- Ports
- 8 x 10/100Mbps/1GbE/2,5GbE
- 4 ports SFP+ 1000Mbps/10Gbps
- 1 x port de console RJ-45
- Poids
- kilos
- Alimentation
- AC 100-240V @ 0,6A
- Max conso 25,4 watts
- Dimension (mm)
- 355 (L) x 205 (L) x 44 (H)
- Température
- Fonctionnement: 0 ° C ~ 40 ° C
- Conservation: -20 ° C ~ 70 ° C
- Humidité
- En fonctionnement: 10% ~ 90%
(sans condensation) - Stockage: 5% ~ 90%
(sans condensation)
- En fonctionnement: 10% ~ 90%
VERSION IP- IPv4
- IPv6
Performance- Capacité de commutation 120Gps
- Taille de la mémoire tampon de 12 Mbit
- Taux d’acheminement 89,28 Mpbs (64 octes)
- Trame Jumbo jusqu’à 10KB
- Table d’adresses MAC jusqu’à 16K
- Tableau de routage L3
- Route statique 6k +
- Route de préfixe 512
- Adresse dynamique
- Adresse statique
- Support de 13 adresses MAC par interface
Multicast- JsJusqu’à 256 groupes de multicast
- IGMP Snooping v2/v3 (BISS)
- MLD Snooping v1/v2 (BISS)
- Enregistrement des VLAN multicast
- Table de transfert de 4K
Standard- 802.3ab 1000Base-T
- 802.3ae 10GBase-T
- 802.3x Flow Control
- 802.3 Auto-Negotiation
- 802.1p Class of Service
- 802.3ad Port trunk avec LACP
- 802.3az Energy Efficient Ethernet
- 802.1d Spanning Tree
- 802.1w Rapid Spanning Tree
- 802.1s Multiple Spanning Tree
- 802.1x Contrôle d’accès au réseau par port
- 802.1ab Link Layer Discovery Protocol
VLAN- IEEE802.1Q VLAN
- VLAN basé sur des balises
- VLAN basé sur les ports
- Type de VLAN supportés
- VLAN de gestion
- VLAN voix
- Surveillance VLAN
-
Protocole/basé sur les MAC/Management VLAN
- Isolement du port
- QinQ (basic)
QoS- Prend en charge de 8 files d’attente
- Classe de service
-
802.1p CoS
-
DSCP
-
CoS-DSCP
-
IP Precedence
-
- Planification des files d’attente prioritaires
- Round-Robin pondéré (WRR)
- Priorité stricte
- Limite de débit
- Basé sur le port (Ingress/Egress)
- Storm control
- Broadcast
- Multicast inconnue
- Unicast inconnu
Diagnostique- Utilisation du CPU/RAM/Port
- Test de câble par port
- Syslog
- Mémoire volatile/non volatile
- Serveur externe
- Port Mirroring
- Ping
- Tableau DHCP
- Table des routes
- Test des ventilateur (pour les modèles avec ventilateur)
Disponibilité- Agrégation de liens
- Prise en charge 802.3ad
- Jusqu’à 8 ports par groupe
- Jusqu’à 8 groupes
- Spanning Tree
- 802.1d (STP)
- 802.1w (RSTP)
- 802.1s (MSTP)
- Multicast
- IGMP v2, v3 surveillance
- Requéreur IGMP
- MLD v1, v2 surveillance
Gestion- Configuration et surveillance
- Prise en charge double image
- Interface Web: HTTP, HTTPS
- Interface de ligne de commande: Telnet, SSH
- Telnet Timeout
- SNMP v1, v2c, v3
- RMON Groupe 1, 2, 3 et 9
- LLDP 802.1AB
- SNTP
- Exportation et importation de fichiers de configuration par console
- DrayTek Management Switch
- Gestion des commutateurs via Routeurs Vigor (SWM)
- Supervision via VigorACS
- VigorConnect
- TR-069
- sFlow
- Contrôle d’accès
- Plusieurs comptes d’administrateur
- Privilège d’utilisateur à 2 niveaux
- Double image
- Configuration du fonctionnement/démarrage/sauvegarde
- Protocole de temps réseau simple
- Protocole de découverte de couche de liaison
- LLDP-MED, Media Endpoint Discovery Extension
- Ports
